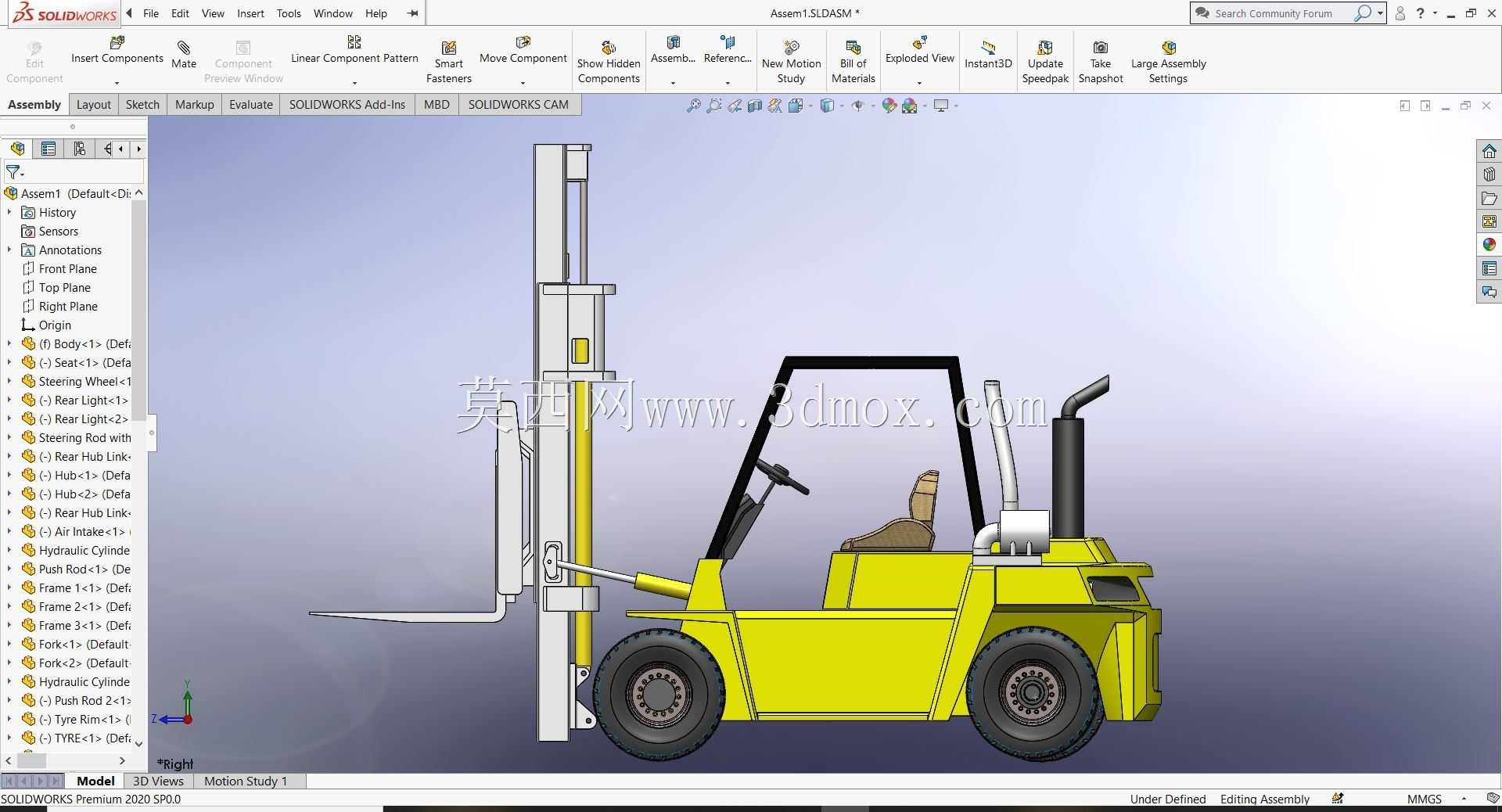

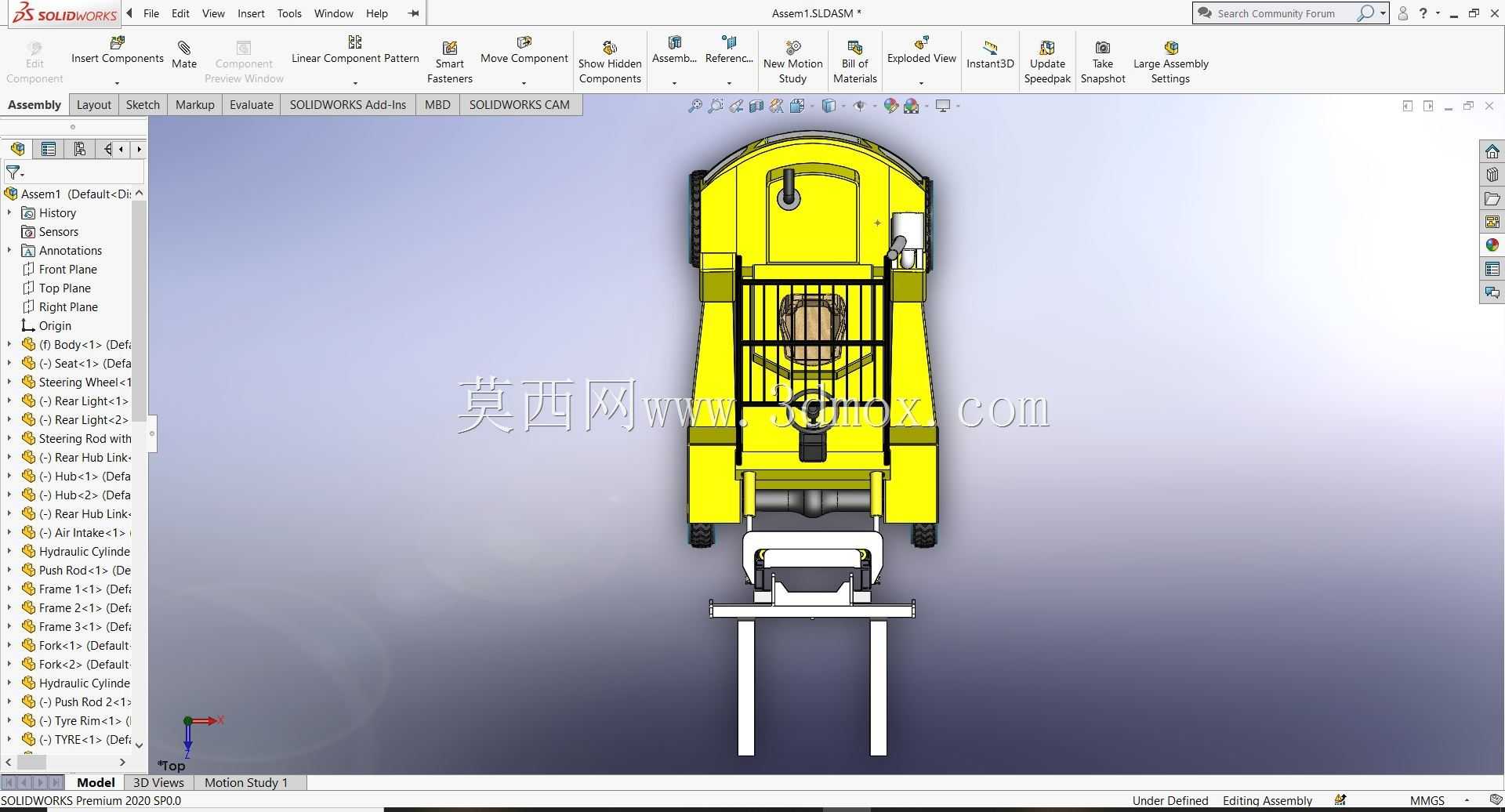

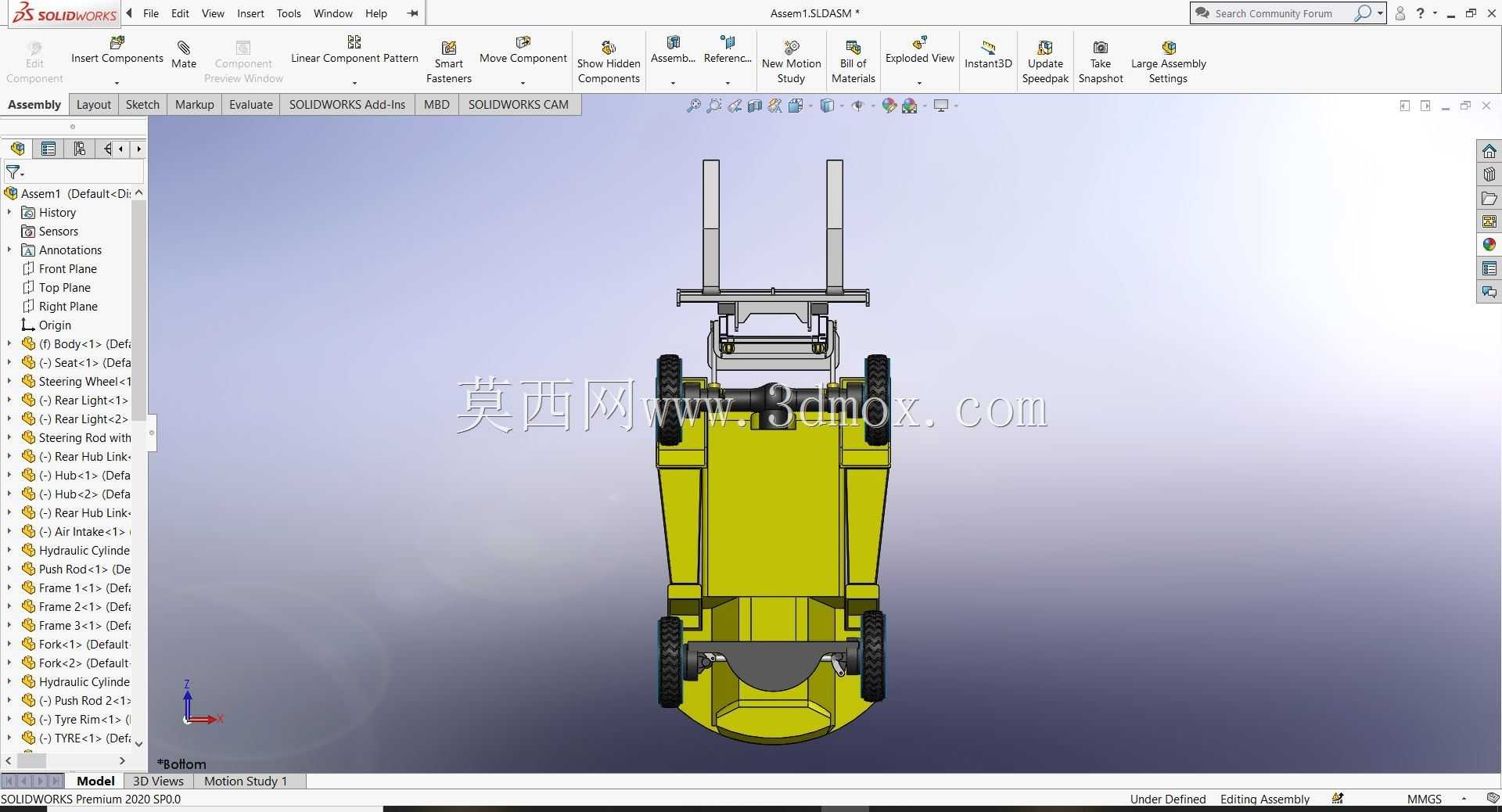

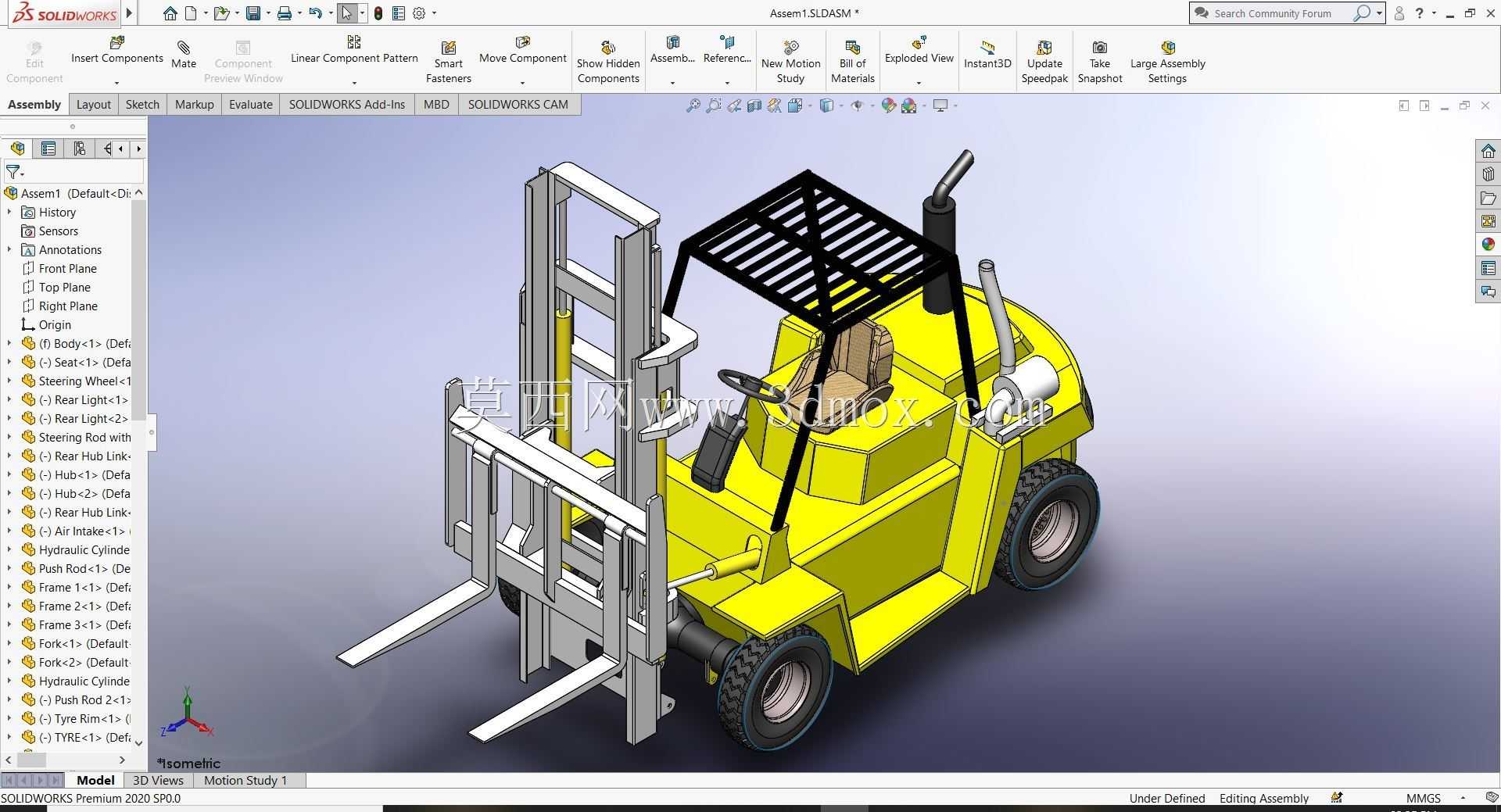

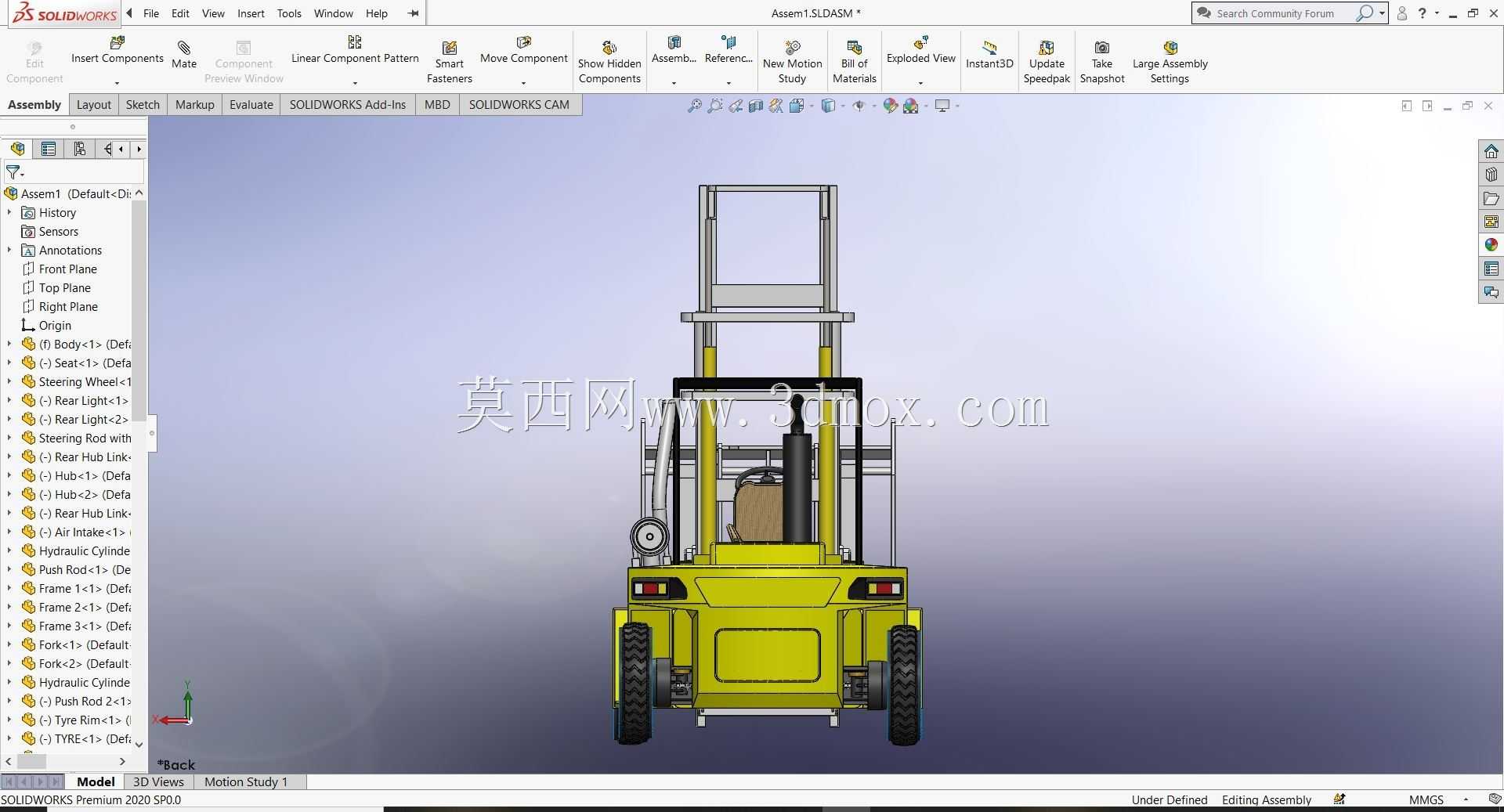

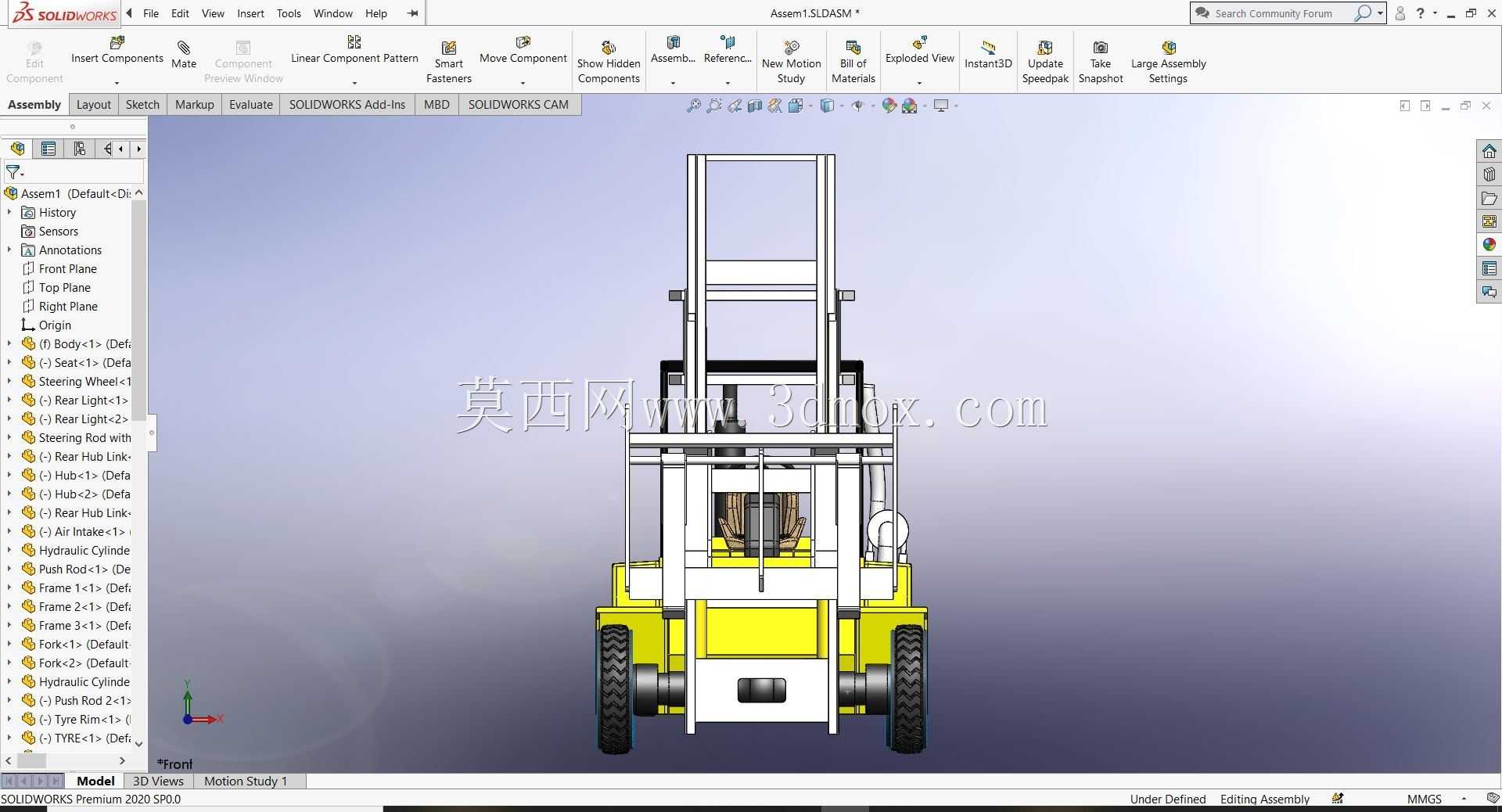

内燃平衡重式叉车整机结构三维设计

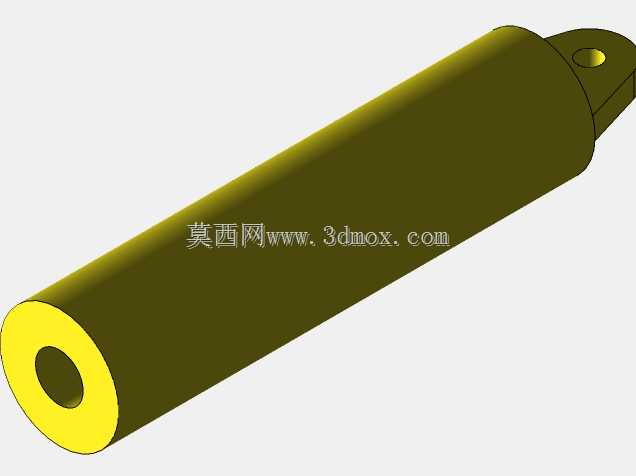

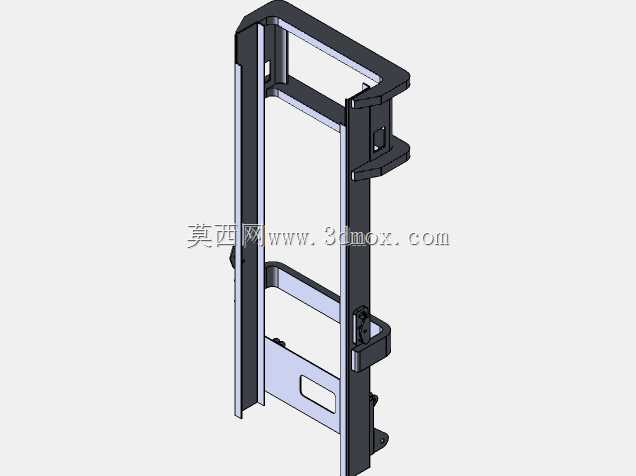

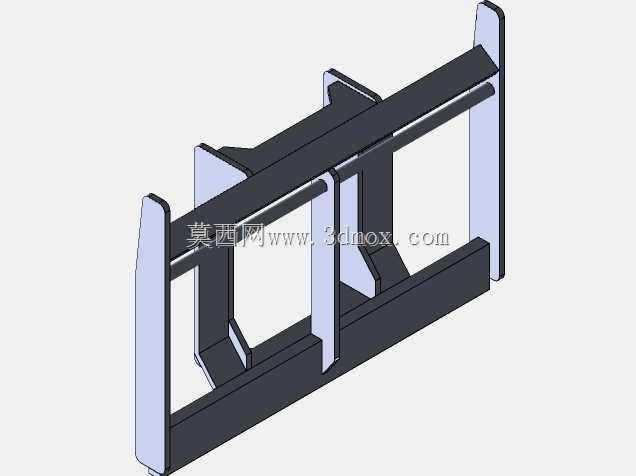

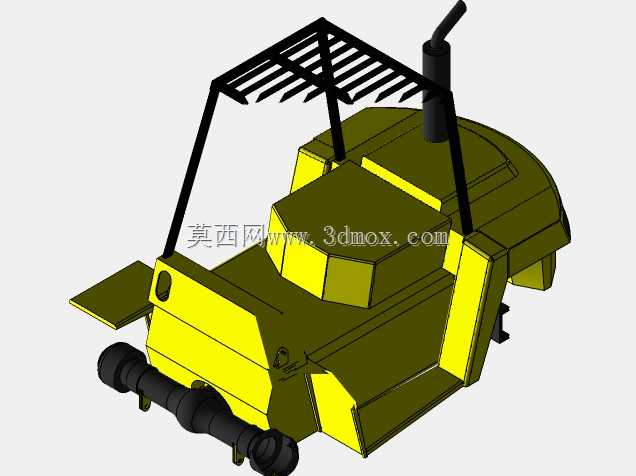

　　这款平衡重式叉车的三维结构设计，核心围绕厂区、仓储场景内的重载短距离转运需求展开，建模过程中优先还原了实车的作业边界与功能逻辑，没有做冗余的外观修饰。从作业场景适配来看，该结构可覆盖生产车间原材料转运、仓储库区托盘堆垛、货场装卸货接驳等常见工况，针对不同场地的地面平整度差异，建模时保留了转向桥的浮动铰接结构，能保证四轮在不平整硬化地面上始终保持有效附着力，避免单轮悬空带来的侧倾风险。功能结构层面，起升门架采用两级嵌套的槽钢焊接结构，货叉架与门架之间的滚轮配合间隙按照实车装配公差预留，侧移油缸的安装位置完全匹配实车布局，可实现货叉的小幅横向调整，减少作业时整车反复挪位的操作；护顶架采用型钢焊接的格栅结构，既满足上方坠物防护的强度要求，

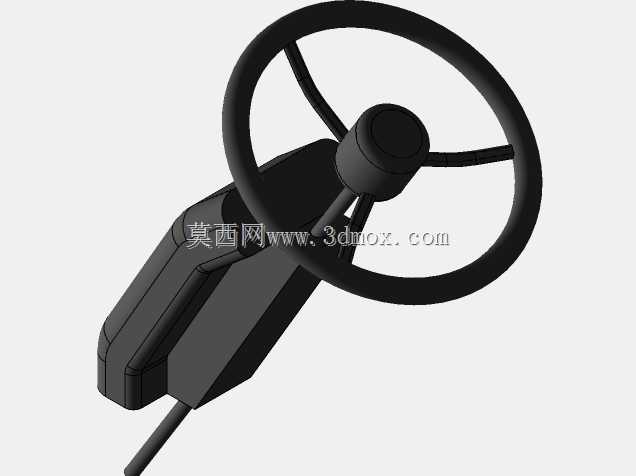

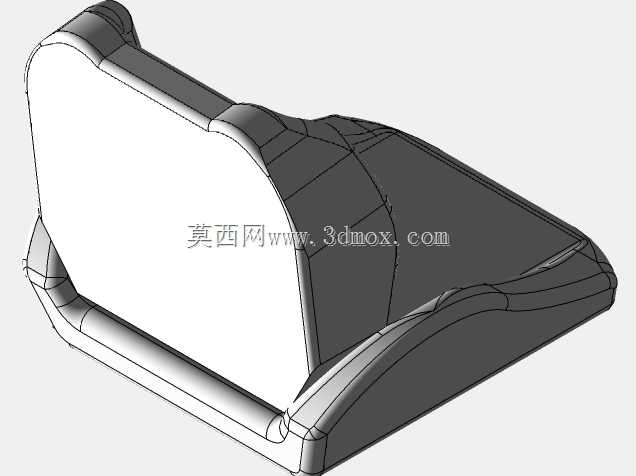

　　又不会遮挡驾驶员的上方作业视野，座椅、操作手柄、方向盘的相对位置按照人机工程尺寸排布，操作踏板的行程与角度预留符合常规驾驶习惯。设计思路上，整车采用后轮转向的布局，转弯半径按照标准2.5吨级内燃叉车的参数设定，可在3米宽度的通道内完成托盘转向作业；平衡重块的外形与安装位置经过重心校核，满载起升最大高度时，整车纵向稳定系数符合场内机动车辆的安全规范，不会出现前倾失稳的情况。动力舱的布局预留了发动机、液压油箱、燃油箱的安装空间，排气尾管的走向避开了驾驶员操作区域，消音器的安装位置做了隔热间隙预留，避免高温部件紧邻护罩带来的安全隐患。外形尺寸方面，整车总长不含货叉控制在2.7米左右，总宽1.2米，护顶架高度2.1米，可顺利通过常规厂区2.

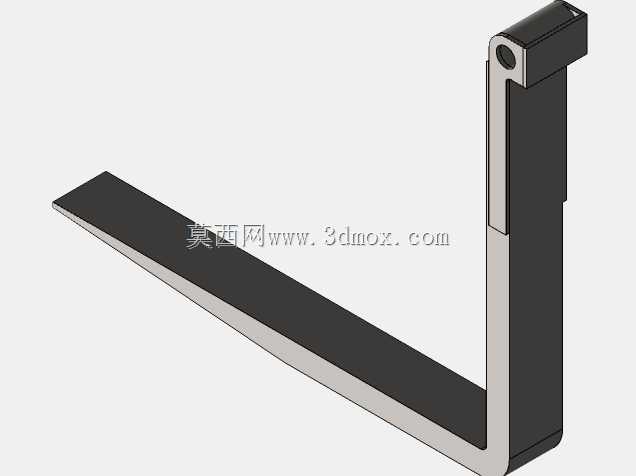

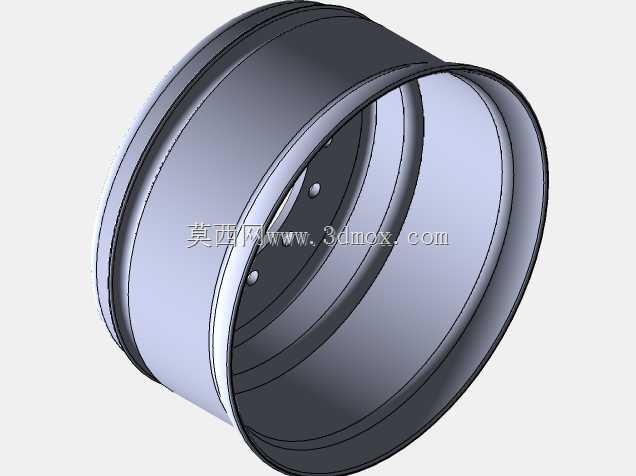

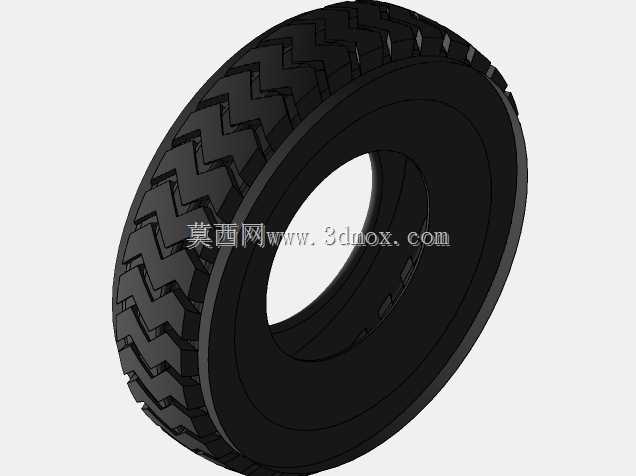

　　2米净高的通道门；货叉的标准长度为1.07米，适配通用1.2米×1.0米的工业托盘，最大起升高度设定为3米，可覆盖常规仓储货架的两层堆垛需求，安装边界上，整车的最小离地间隙控制在110毫米，可顺利通过厂区常见的减速带、地面接缝等凸起障碍，不会出现底盘剐蹭的问题。建模过程中对液压管路的走向做了合理排布，避免管路与运动部件出现干涉，转向油缸的铰接点位置经过运动仿真校核，全转向行程内不会出现结构卡滞，轮胎的花纹与轮毂安装尺寸完全匹配实车规格，可直接用于后续的虚拟装配验证、作业场景模拟等工作。
