活塞发动机传动连杆结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596477
  • 活塞发动机传动连杆结构设计
  • 活塞发动机传动连杆结构设计

  在往复式活塞发动机的动力传递链路中,连杆是衔接活塞组与曲轴的核心受力构件,其结构合理性直接决定整机运行的可靠性与动力输出效率。从实际工况来看,连杆工作过程中需要同时承受活塞往复运动带来的交变压缩载荷、拉伸载荷,以及曲轴旋转过程中产生的横向惯性力,这就要求结构设计阶段必须兼顾刚性、强度与轻量化的平衡。

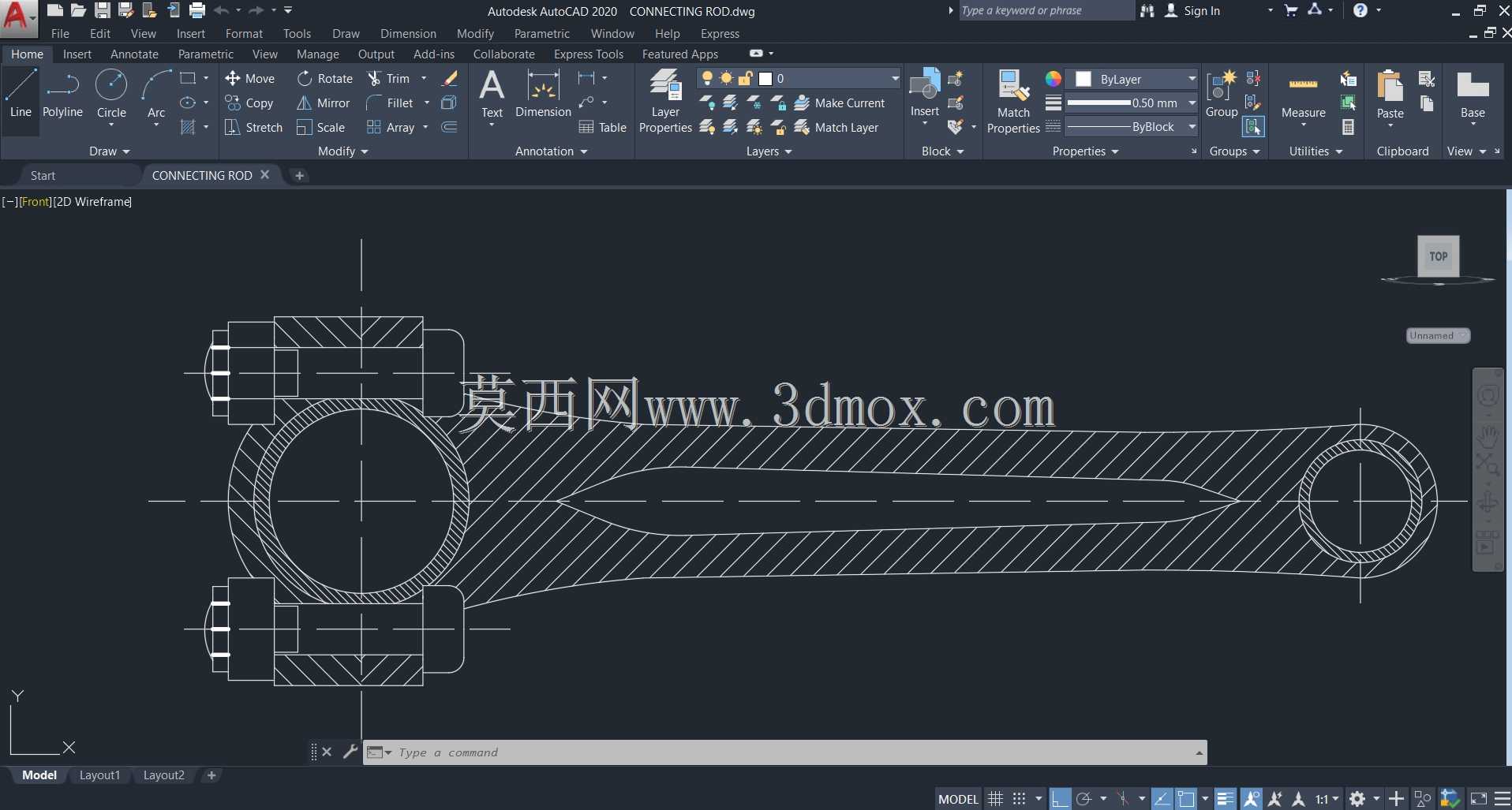

  从结构布局来看,该连杆采用分体式大头设计,大头端配套轴瓦安装位,通过螺栓实现端盖与杆身的紧固,适配曲轴曲柄销的装配需求,安装时可通过调整轴瓦配合间隙满足不同工况下的润滑与转动要求;小头端为整体式环形结构,用于连接活塞销,将活塞承受的燃气爆发压力传递至杆身。杆身部分采用变截面工字形结构设计,这种结构形式能够在尽可能降低自身重量的前提下,保证足够的抗弯与抗扭截面模量,减少高速往复运动过程中产生的惯性载荷,同时杆身内部设置润滑油道,可将曲轴端的压力润滑油输送至小头活塞销位置,实现运动副的持续润滑,降低磨损风险。

  从安装边界来看,设计阶段需要严格控制大小头孔的中心距公差,该尺寸直接影响发动机的压缩比与活塞行程精度;大小头孔的圆柱度、表面粗糙度以及两孔的平行度公差,都是装配阶段需要重点校核的参数,若平行度超差,会导致活塞在气缸内出现偏磨,直接影响气缸密封性与整机使用寿命。大头端的螺栓连接位置需要做加强筋处理,分散螺栓预紧力带来的局部应力,避免长期交变载荷下出现应力集中导致的结构断裂。

  在实际应用场景中,这类连杆广泛适配小排量通用汽油机、摩托车发动机以及小型通用动力设备,设计过程中需要根据发动机的额定转速、爆发压力、活塞行程参数调整杆身截面尺寸与大小头的孔径参数,同时要考虑运动过程中连杆与曲轴平衡块、气缸壁之间的运动间隙,避免运行过程中出现运动干涉。建模阶段需要对各过渡圆角做精细化处理,所有应力集中位置都要避免直角突变,降低疲劳失效的概率,同时要做动平衡校核,确保连杆组件在高速运转时的稳定性,减少整机振动与噪声。
