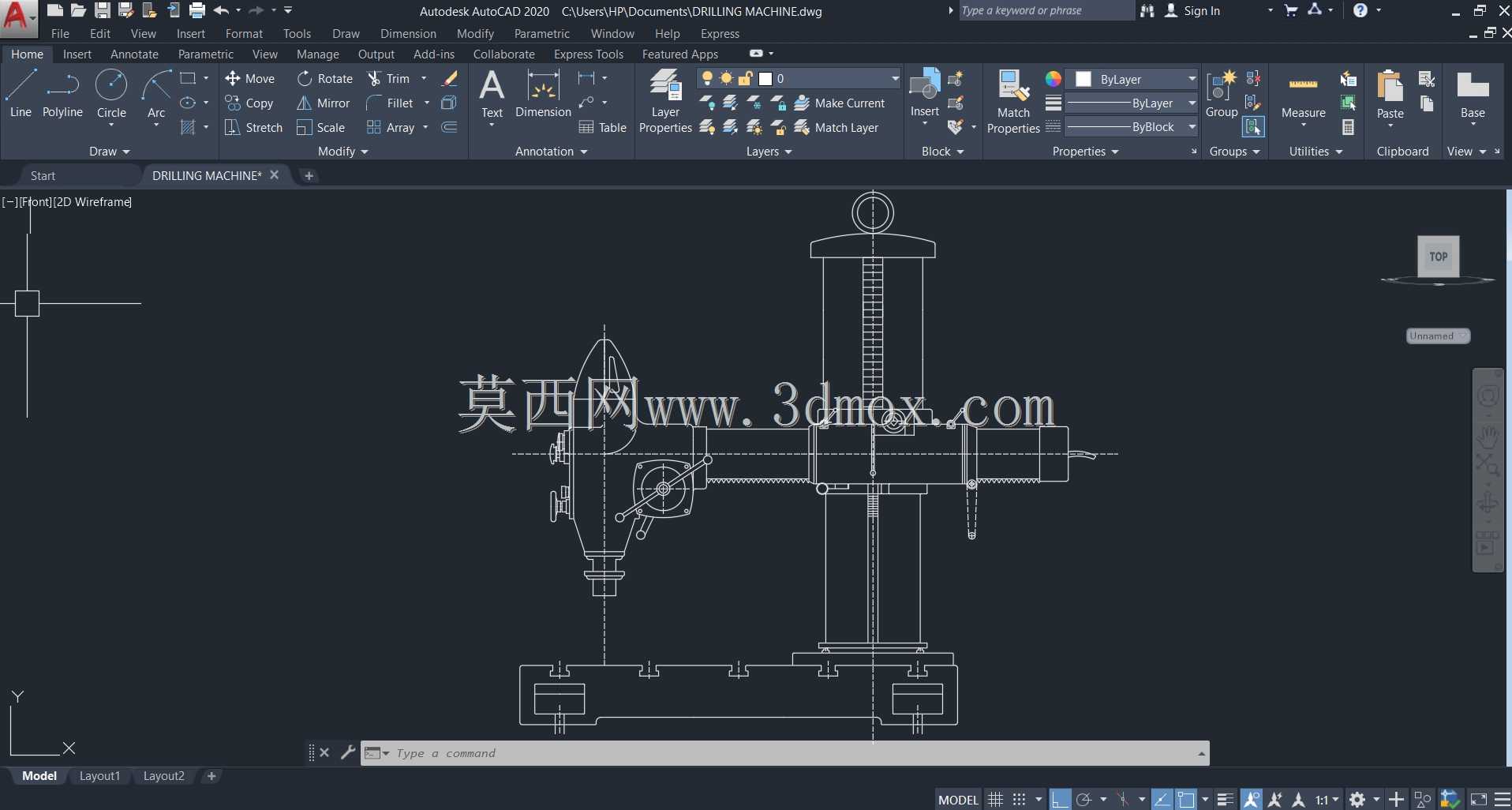

摇臂钻床机械结构三维设计方案

项目分类:机床 发布时间:2022-03-28 ID:596478
  • 摇臂钻床机械结构三维设计方案
  • 摇臂钻床机械结构三维设计方案

  在通用机械加工车间的孔加工工序场景中,这类摇臂钻结构是中小批量零件钻孔、扩孔、铰孔、攻丝作业的核心承载设备,区别于台式钻床的固定作业范围,该结构的摇臂可绕立柱回转、沿立柱轴向升降,主轴箱能沿摇臂导轨横向移动,可覆盖较大范围内不同位置的加工点位,无需频繁挪动重型工件,适配重型机架、箱体类零件的孔系加工需求。从传动逻辑来看,动力输入段采用阶梯皮带轮组实现有级变速,电机输出的旋转动力通过第一组皮带轮传递到中间传动轴,再通过另一组反向布置的阶梯皮带轮将动力传递到主轴,不同直径的皮带轮配对可获得多档主轴转速,适配不同材质工件、不同孔径加工的切削线速度要求,相比齿轮变速结构,皮带传动能缓冲切削过程中的振动,降低主轴运转噪音,

  过载时皮带打滑还能保护电机与主轴部件不受硬性冲击损坏。结构设计上,立柱采用双层结构,内立柱固定在底座上,外立柱可绕内立柱回转,摇臂与外立柱通过夹紧机构实现位置锁定,加工时锁定摇臂高度、回转角度与主轴箱横向位置,避免切削过程中结构晃动影响加工精度;主轴部件采用花键传动结构,可随主轴套筒实现轴向进给,手柄操作的进给机构能手动控制进给量,也可适配自动进给机构实现定深切削。安装边界方面,底座作为整个设备的承载基础,需要预留T型槽用于装夹工件或安装工装夹具,底座平面的平面度、立柱与底座的垂直度直接决定加工孔的位置精度,建模时需严格控制各运动副的配合间隙,摇臂升降导轨、主轴箱移动导轨的平行度公差需符合普通钻床的精度要求,避免运动卡滞。

  整体结构的传动路线清晰,没有冗余的复杂构件,维护时只需定期检查皮带张紧度、导轨润滑状态即可,是机械加工场景中通用性极强的孔加工设备结构,建模时完整还原了各部件的装配关系,可用于机床结构教学、改装方案验证、加工工位布局模拟等场景。
