弧形空间桁架支撑结构三维设计

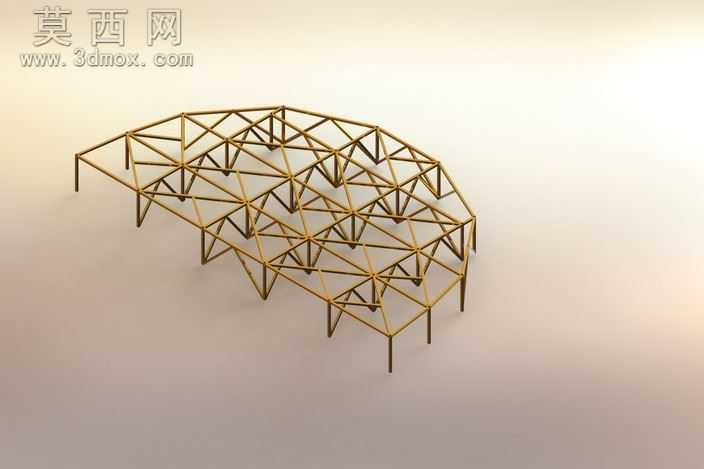

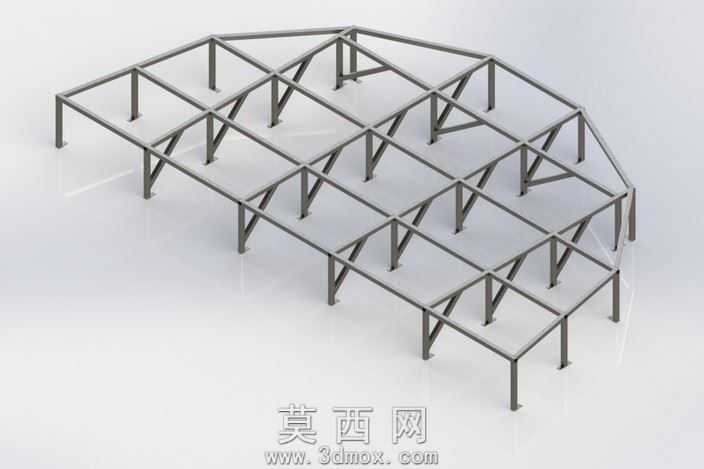

本作品为弧形空间桁架框架结构的三维建模设计成果，建模阶段依托参数化设计思路完成整体轮廓的精准搭建，首先确定弧形上弦的曲率参数与整体跨度，以等距排布的竖向腹杆作为基础支撑单元，再通过交叉斜杆完成相邻竖向单元的连接，所有杆件的衔接节点均做共面处理，避免后续装配出现干涉问题。建模过程中对每根杆件的截面参数做统一规范，保证同类型杆件的规格一致性，同时对节点处的杆件交接位置做倒角优化，还原实际钢结构加工的工艺特征。材质设置阶段选用哑光金属材质，调整材质的粗糙度与金属度参数，模拟碳素结构钢的真实表面质感，同时为杆件边缘添加细微的磨损纹理细节，提升整体模型的真实感。渲染阶段采用柔和的全局照明方案，主光源从斜上方投射，在结构下方形成自然的软阴影，清晰呈现桁架结构的空间层次与杆件穿插关系，背景选用浅米色渐变背景，避免多余元素干扰结构本身的展示效果。结构设计层面遵循空间桁架的受力逻辑，上弦弧形杆件承担压应力，下弦杆件承担拉应力，交叉斜杆传递剪力与水平荷载，竖向腹杆承担竖向荷载，整体结构通过三角形单元的重复排布实现几何不变性，在保证整体弧形造型流畅度的同时，最大化提升结构的整体刚度，减少材料用量的同时保证承载能力。设计过程中反复调整杆件的排布密度，在弧形曲率变化较大的位置适当加密斜杆布置，避免局部应力集中，同时优化节点位置的杆件交汇角度，减少不必要的杆件弯折，降低实际生产加工的难度。整体模型完整还原了空间桁架框架的结构特征，所有构件的几何关系准确，可用于结构受力演示、建筑方案展示、施工工艺模拟等多个场景，模型的参数化特征也支持后续对跨度、曲率、杆件截面等参数的快速调整，适配不同的使用需求。
