雪佛兰Ecotec1.4升发动机排气法兰

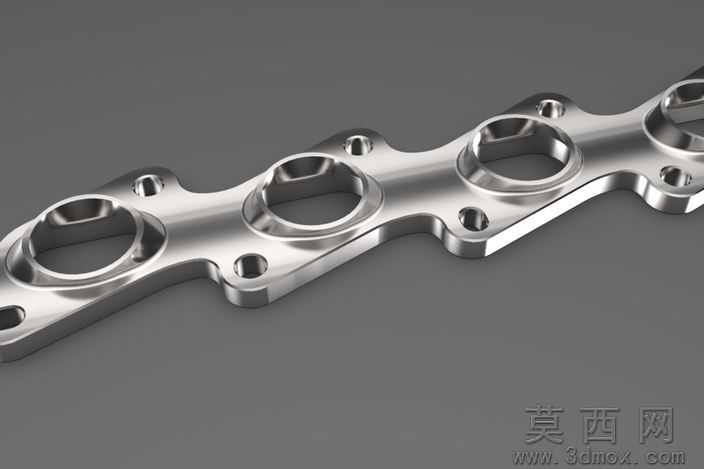

本作品为适配雪佛兰Ecotec 1.4升涡轮增压发动机打造的铸造排气法兰三维模型，建模阶段严格遵循发动机排气歧管的实际装配参数，先以二维工程草图为基准定位四组气缸对应的排气通腔位置，逐一校准每个螺栓孔的孔径、孔距与沉台深度，确保法兰与缸盖排气侧、排气歧管的对接精度完全符合原厂装配公差要求。建模过程中重点还原了法兰从椭圆形端口到圆管过渡段的流线型结构，该结构设计可有效降低排气气流在接口处的紊流阻力，提升排气顺畅度，适配涡轮增压发动机的高流量排气需求。模型的曲面过渡部分采用G2连续曲率处理，避免出现应力集中的尖锐棱角，同时还原了铸造工艺对应的拔模斜度与圆角细节，所有安装孔位均做了真实的倒角处理，完全匹配实际机加工的工艺特征。材质渲染阶段选用耐高温铸钢材质，调整金属粗糙度与反光参数还原铸钢件经表面处理后的哑光金属质感，通过环境光遮蔽效果凸显法兰的结构层次与安装面的平整度，螺栓孔、通腔内壁的光影细节均做了精细化处理，完整呈现零件的工业质感。结构设计上充分考虑排气系统的热胀冷缩特性，法兰本体的厚度分布经过力学仿真优化，在保证结构强度的前提下尽可能降低零件自重，安装凸台的位置布局可均匀分散缸盖与歧管连接的锁紧应力，避免长期高温工况下出现密封失效、法兰变形的问题，整体模型可直接用于排气系统改装设计、装配模拟、工艺验证等场景。
