Jeep越野车型非承载式车架底盘结构

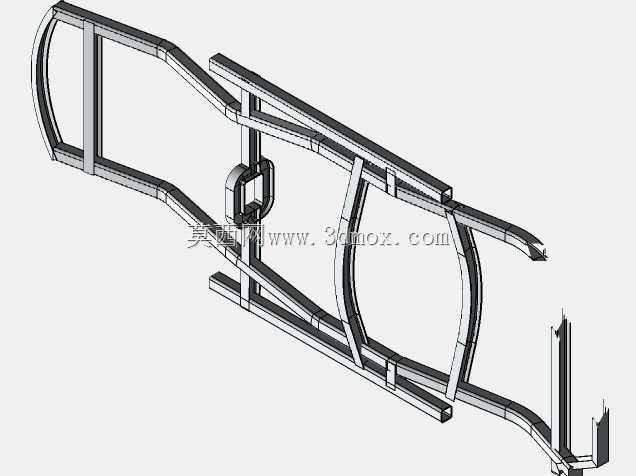

　　该结构为硬派越野车型配套的非承载式车架底盘，是整车所有总成部件的安装基体，核心作用是承接整车整备质量与满载载荷，同时在越野工况下分散路面冲击、碰撞过程中传递吸能力量，保障座舱结构完整性。从结构设计逻辑来看，整体采用变截面梯形框架布局，前段纵梁做收窄处理，预留发动机、转向机构的安装空间，同时满足前轮大转角跳动的边界要求，避免极限转向时轮胎与车架发生运动干涉；中段纵梁保持平直等截面形态，为座舱、燃油箱、传动系统部件提供稳定的安装基准面，横梁采用闭环箱型结构与纵梁满焊连接，在保证整体抗扭刚度的同时，预留传动轴、排气系统的穿行空间；后段纵梁做外扩+上翘处理，匹配后悬架、备胎架、后防撞结构的安装点位，同时满足大行程后悬架跳动的间隙要求，

　　避免越野冲击时悬架部件触碰车架。从安装边界来看，所有安装点位均采用标准化孔位设计，动力总成悬置点位、悬架固定支座、车身连接胶垫点位的位置度公差控制在±0.2mm范围内，可直接适配同平台硬派越野车型的总成部件安装，无需额外改制。在实际应用场景中，这类非承载式车架多用于需要应对非铺装路面、复杂越野工况的车型，相比承载式车身结构，其独立的车架结构可将路面传递的扭转、冲击载荷全部由车架承担，减少车身变形量，同时在发生正面、侧面碰撞时，车架的纵梁、横梁可通过预设的溃缩区域逐级吸收碰撞能量，降低座舱受到的冲击载荷。设计过程中针对越野场景的大载荷工况，对纵梁的弯折区域、横梁连接节点做了局部加强处理，在应力集中的位置增设加强衬板，避免长期交变载荷作用下出现焊缝开裂、结构变形的问题；同时对车架的整体重量做了优化，在保证刚度、强度满足设计要求的前提下，通过调整管材壁厚、优化横梁布局的方式降低整备质量，平衡整车的越野通过性与燃油经济性。
