离心式涡轮转子叶轮结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596593
  • 离心式涡轮转子叶轮结构设计
  • 离心式涡轮转子叶轮结构设计

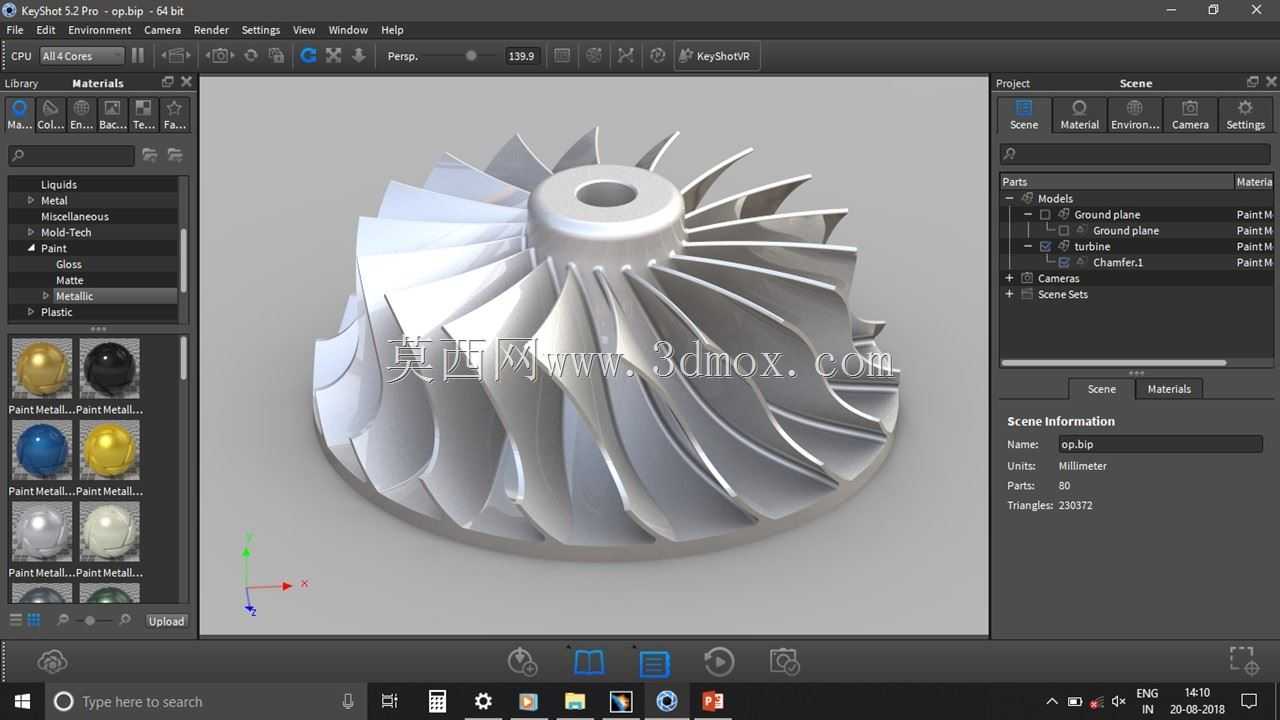

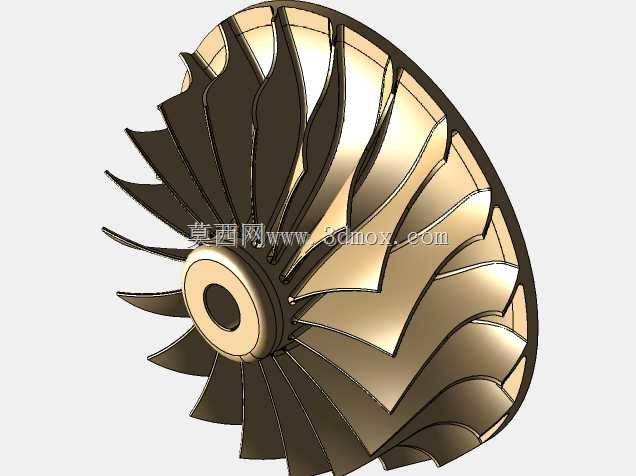

  这类涡轮叶片是离心式涡轮设备的核心做功部件,常见于小型航空涡轮起动机、车用涡轮增压器、微型燃气轮机以及工业高速离心风机的转子总成中,工作时随主轴高速旋转,通过叶片型面将进入叶轮中心的介质沿径向甩出,完成能量的转换与传递,直接决定整套涡轮设备的做功效率与运行稳定性。从结构设计逻辑来看,该叶轮采用整体铣削成型的结构方案,中心设置带定位台阶的安装孔,可直接与主轴轴径配合,通过端面压紧或键连接实现扭矩传递,安装时需保证叶轮端面与主轴轴线的垂直度公差控制在0.02mm以内,避免高速运转时出现动平衡超差引发的振动问题。叶片采用三元流扭曲型面设计,从轮毂中心到轮缘位置的叶片安装角呈连续渐变状态,入口段型面匹配介质来流角度,

  可有效降低介质进入叶道时的冲击损失,出口段型面则保证介质以设计角度流出叶轮,减少尾迹涡流带来的能量损耗,相邻叶片之间形成的收敛型流道,可在介质流动过程中逐步完成压力能与动能的转换。轮毂部分采用等强度锥面设计,从中心到外缘的厚度逐步减薄,在保证整体结构强度满足高转速下离心力载荷要求的前提下,尽可能降低转子整体重量,减小主轴的转动惯量,提升设备的动态响应速度。轮缘位置的叶片边缘做了小圆角钝化处理,避免高速运转时边缘应力集中引发的叶片疲劳断裂,同时也可减少介质在叶尖位置的泄漏损失。在实际选型应用中,这类叶轮的安装边界需匹配对应蜗壳的内流道尺寸,叶轮出口直径与蜗壳流道的间隙需控制在叶轮直径的千分之三到千分之五区间,

  间隙过大会导致内泄漏增加降低效率,间隙过小则可能因热膨胀或转子振动出现刮蹭故障。建模过程中需重点保证叶片型面的曲率连续性,避免出现局部拐点或曲率突变,否则不仅会增加后续五轴加工的难度,还会在实际运行中引发局部流场紊乱,增加流动噪声与能量损失。完成建模后需对整体结构进行动平衡预设,在轮毂背面预留去重区域,方便后续实际生产时的动平衡校正工序,确保叶轮在最高工作转速下的振动值符合设计规范要求。
