发动机分体式连杆结构三维建模

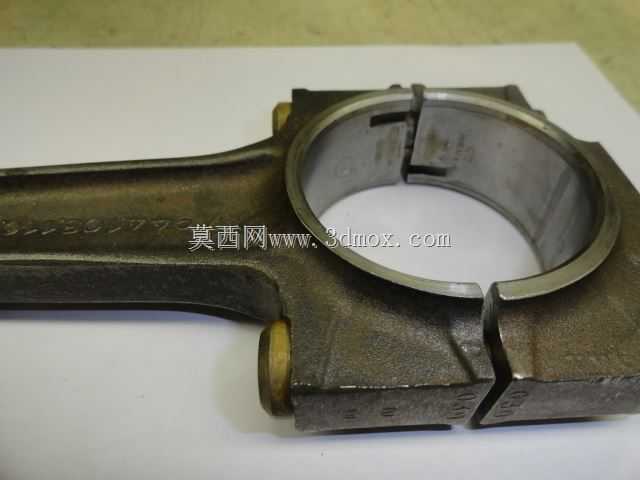

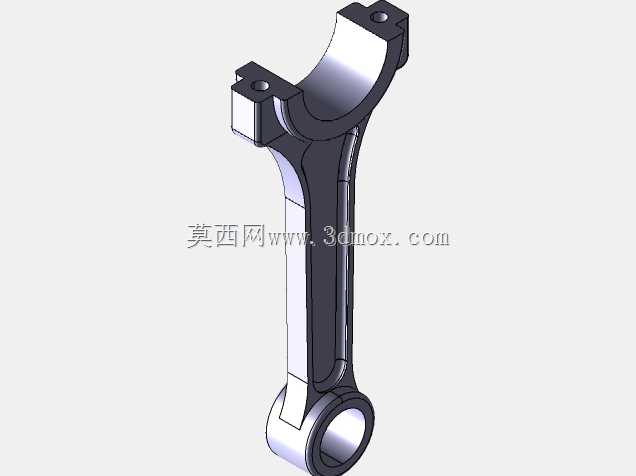

　　在往复式内燃机的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命。本次建模的连杆采用平切口分体式结构，大头端设计为可拆分的连杆盖与杆身组合形式，剖分面与杆身轴线垂直，适配多数中小排量汽油机、柴油机的量产加工与装配工艺，可覆盖100cc到200cc排量级通用汽油机、大排量多缸内燃机的装机需求。从实际装机场景来看，连杆小头端通过活塞销与活塞内部的销座孔配合，工作过程中承接活塞顶部燃气爆炸产生的冲击推力，将直线方向的作用力沿杆身传递至大头端，带动曲轴曲柄销做圆周运动，完成化学能到旋转机械能的转换。建模过程中严格还原实物的结构特征：杆身采用工字形截面设计，

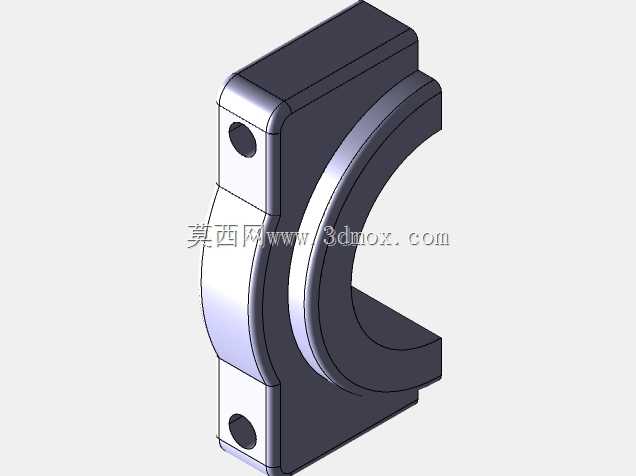

　　在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动惯量，适配高转速工况下的动平衡要求；大头端内侧预留轴瓦安装定位槽，拆分后的连杆盖通过两枚高强度螺栓与杆身紧固，接合面设计有定位结构，避免装配错位导致的轴瓦偏磨；小头端内部预留衬套压装空间，端面设计有润滑油导流槽，可将曲轴箱飞溅的润滑油引导至活塞销配合面，降低高速往复运动下的摩擦磨损。安装边界层面，建模时严格匹配对应排量机型的活塞销孔径、曲柄销直径、大小头中心距核心安装尺寸，杆身外轮廓做了避让设计，避免曲轴运转过程中与曲轴箱内壁、平衡轴结构发生运动干涉，螺栓孔位置、孔径完全对应量产机型的紧固参数，可直接用于虚拟装配验证、运动仿真分析。这类连杆除了应用在常规车用、通用机械内燃机上，也可适配多缸大排量机型的动力传递需求，建模时还原了实物表面的锻造纹理、加工面特征，可用于维修拆解演示、结构教学、新机型改型设计的参考基准。
