CATIA环境下Plummer区块结构设计建模

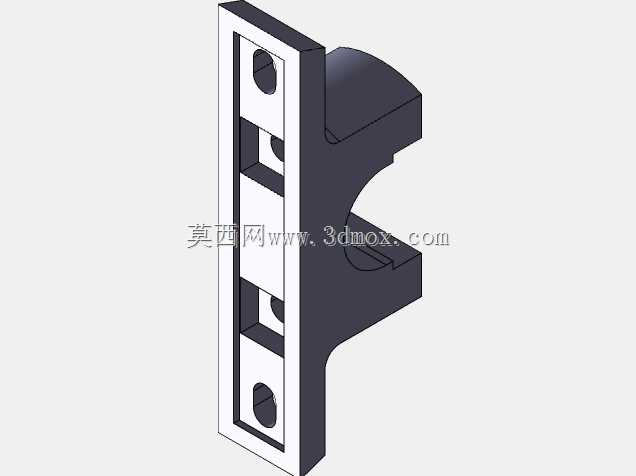

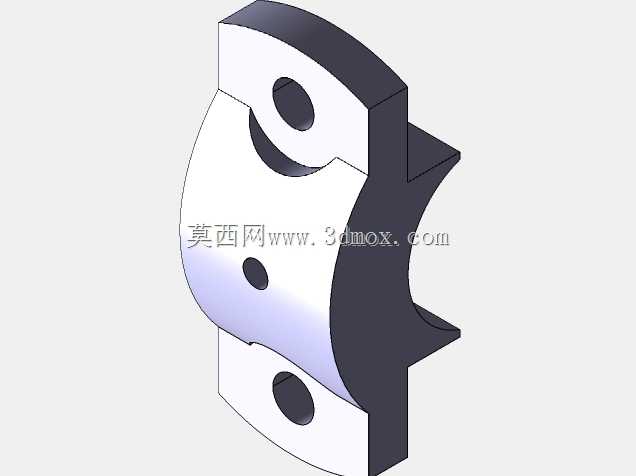

　　在精密传感检测设备的传动链路搭建中，Plummer区块是承担轴系定位、载荷传递的核心基准构件，这类构件常见于高精度位移传感装置、力矩检测单元的安装基座内部，需要同时兼顾轴系的同轴度约束、运行过程中的载荷分散，以及与周边传感元件的安装避让需求。建模过程中首先需要梳理构件的实际受力路径，这类区块通常需要包裹支撑旋转轴的轴瓦部位，因此主体结构采用带圆弧包容面的块式构型，圆弧面的粗糙度与形位公差直接决定轴系运转的平稳性，建模时需要预留轴瓦装配的过盈配合余量，同时在区块的两侧设计对称的安装耳座，耳座上的螺栓孔位置需要匹配传感设备基座的安装孔位，避免装配时出现干涉。从安装边界来看，这类区块的整体外轮廓需要适配传感单元的内部腔体尺寸，

　　所有棱角位置都做了R2-R5的圆角过渡，一方面消除应力集中隐患，另一方面避免装配时刮伤周边的传感信号线。设计思路上没有采用一体化实心结构，而是在非承载区域设计了均匀的减重槽，在保证结构刚性满足额定载荷要求的前提下，尽可能降低构件自身重量，减少对传感检测精度的额外负载干扰。圆弧包容面的中心高度是核心尺寸参数，直接决定轴系的中心高与传感检测点的对位精度，建模时将该尺寸作为全参数化驱动的核心基准，其余安装孔位、减重槽、耳座位置都关联该基准进行尺寸标注，方便后续根据不同规格的传感设备进行参数调整。构件的底面设计为精加工平面，作为整个区块的安装定位基准，平面度公差控制在0.02mm以内，保证安装后与设备基座的贴合度，避免出现倾斜导致轴系卡滞。

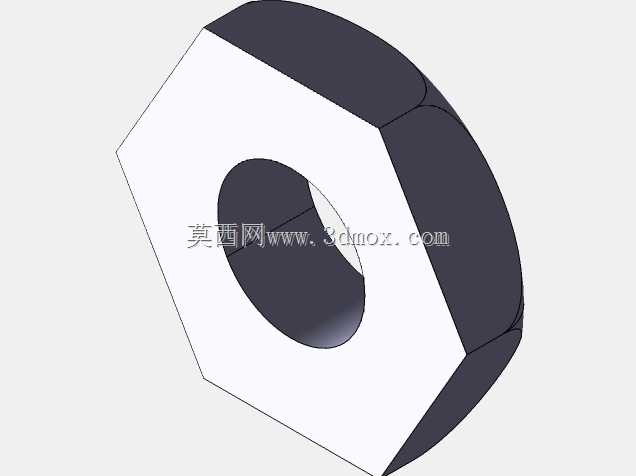

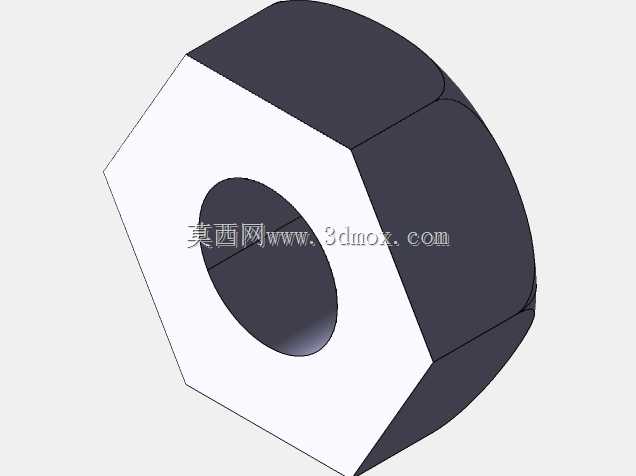

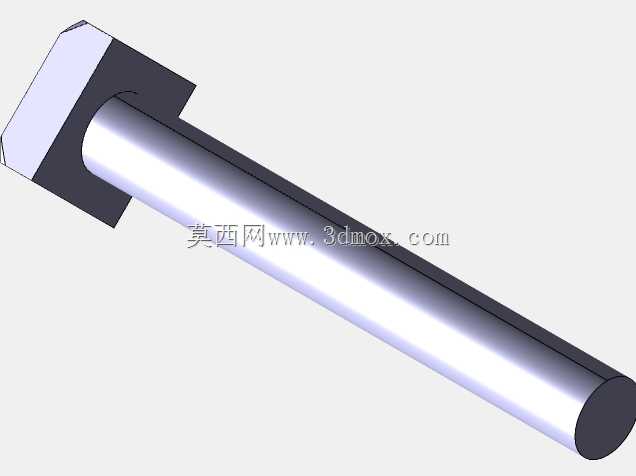

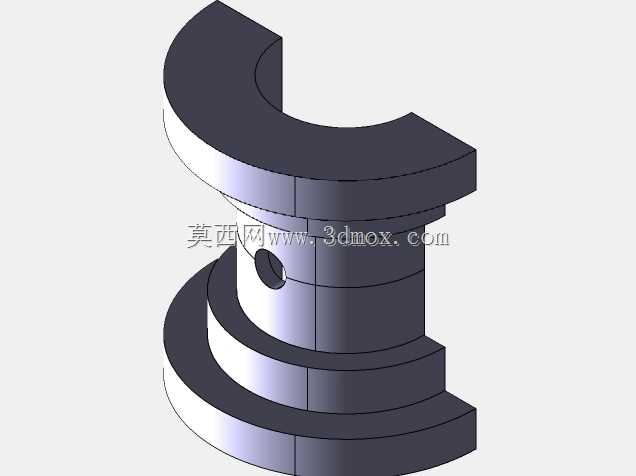

　　在区块的侧面还预留了润滑脂注油通道的安装孔位，通道走向避开内部应力集中区域，同时不与螺栓安装孔发生贯通，防止润滑脂渗漏影响传感元件的正常工作。实际应用中这类Plummer区块多搭配深沟球轴承或者滑动轴瓦使用，因此建模时在圆弧包容面的两端设计了轴承挡边的限位槽，挡边的高度根据轴承外圈的厚度确定，既能够限制轴承的轴向窜动，又不会额外增加区块的轴向尺寸。对于承载较大的应用场景，区块的耳座位置额外增加了加强筋结构，筋板的厚度根据额定载荷的有限元分析结果确定，保证在1.5倍额定载荷下不会出现塑性变形。整个建模过程完全遵循从基准到特征、从主体到局部的设计逻辑，所有特征的尺寸链都形成闭环，不存在欠约束的几何元素，能够直接导出工程图用于生产加工，也可以导入有限元分析软件进行载荷校核，适配不同精度等级的传感设备装配需求。
