V6内燃机核心结构三维建模设计

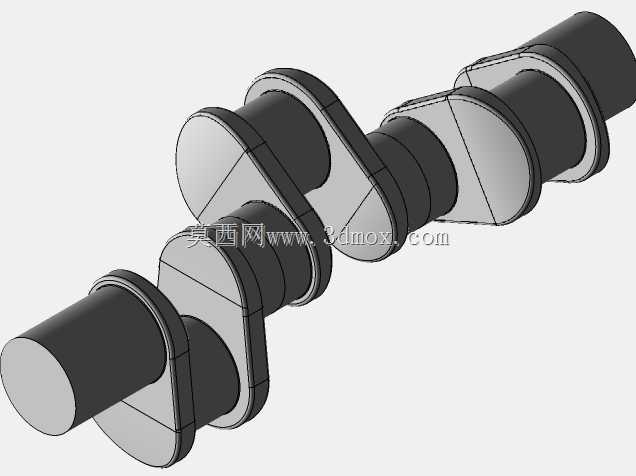

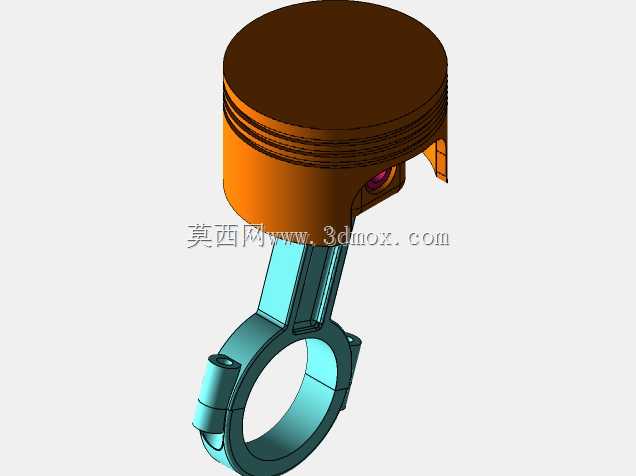

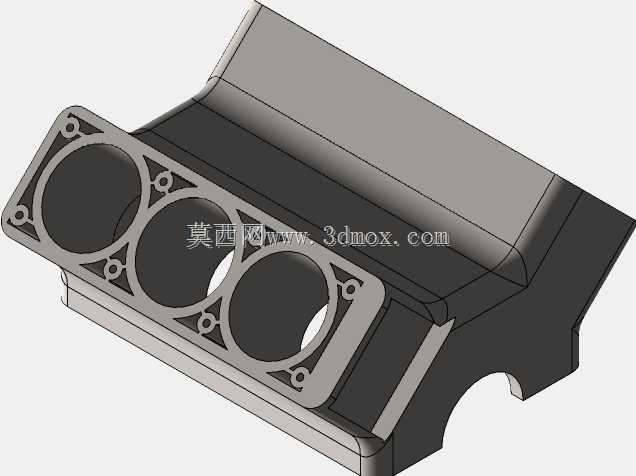

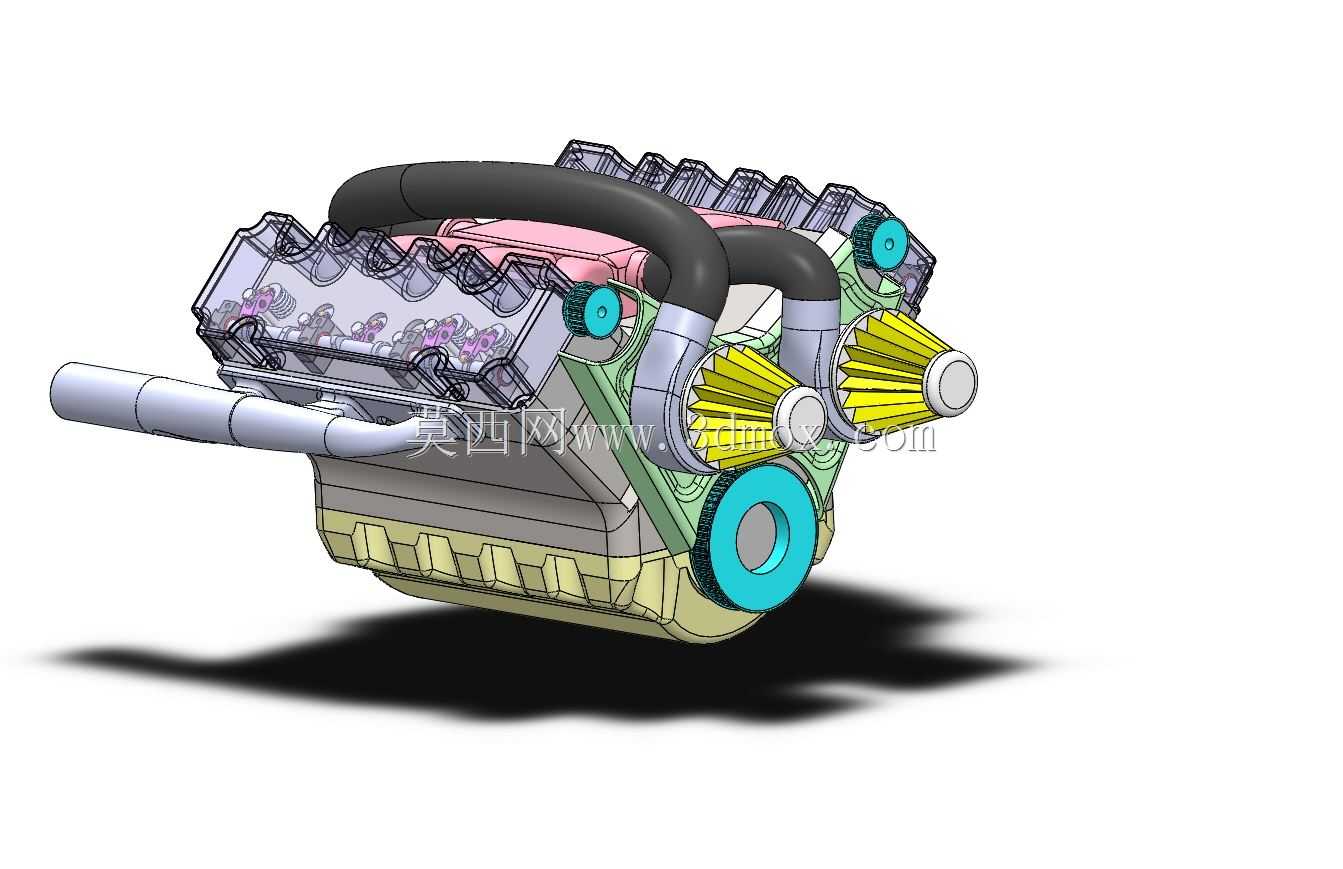

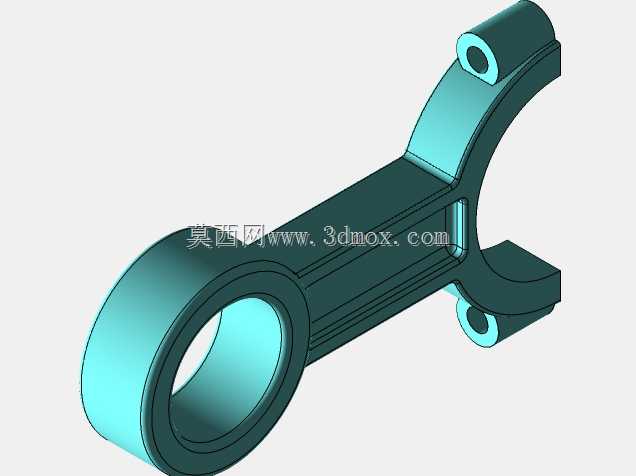

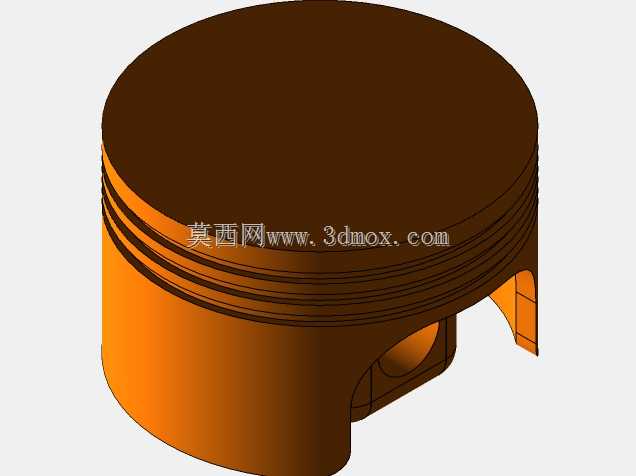

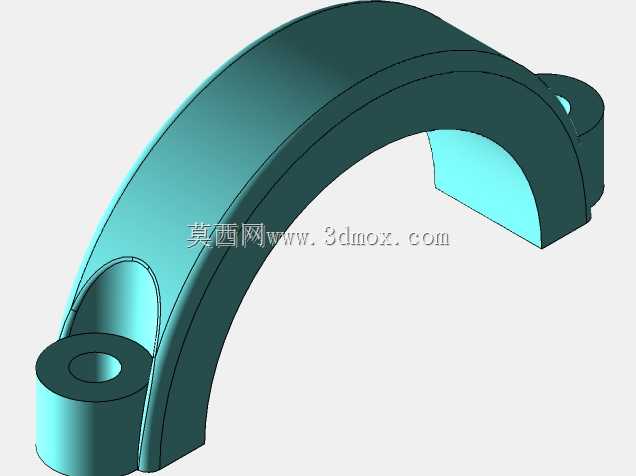

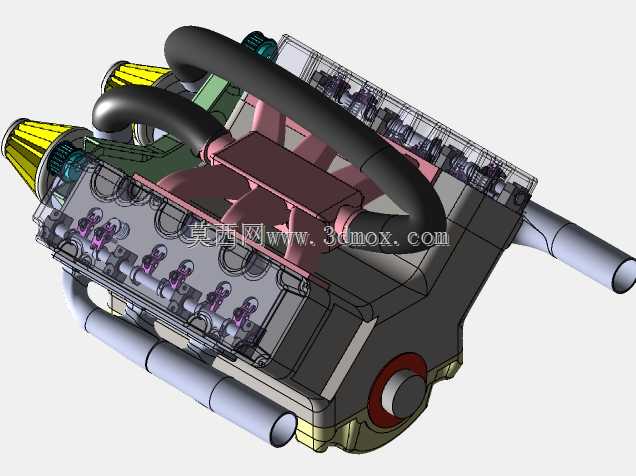

　　这套V6内燃机三维结构模型，覆盖了内燃机核心运动与配气机构的完整建模逻辑，可直接用于动力总成方案论证阶段的结构干涉校验、教学演示场景的机构运动原理展示，也能作为整车动力舱布局设计时的占位参考模型，帮助工程师在整车开发前期快速确认动力单元的空间占位边界。建模过程中优先还原了V型6缸布局的核心结构特征，两侧缸体呈60度夹角排布，这种布局既平衡了直列六缸的长度冗余问题，也规避了大夹角V型引擎的宽度缺陷，适配多数纵置后驱、四驱乘用车型的动力舱安装空间。模型完整还原了活塞曲柄连杆机构的装配关系，每个活塞与对应连杆的铰接位置、连杆轴颈与曲轴的配合公差带都按照量产内燃机的常规设计参数做了对应约束，

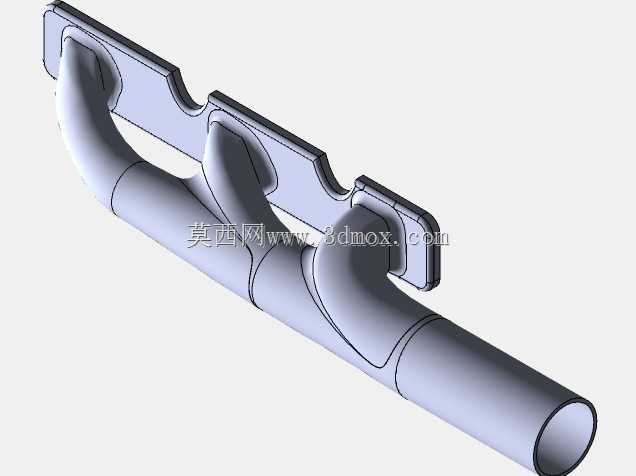

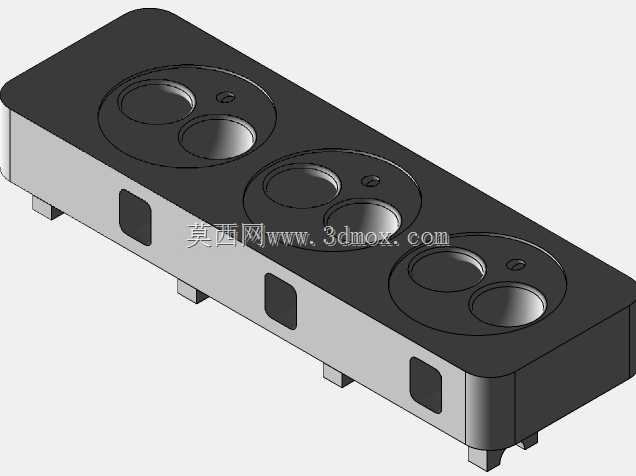

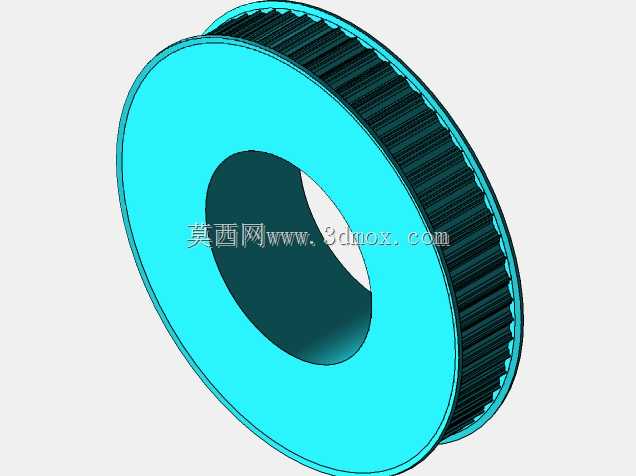

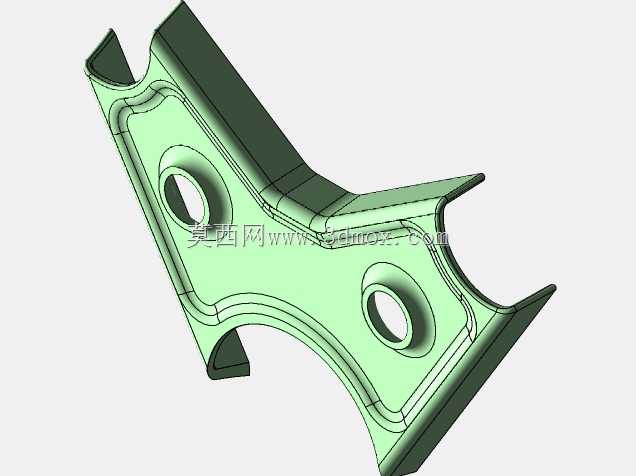

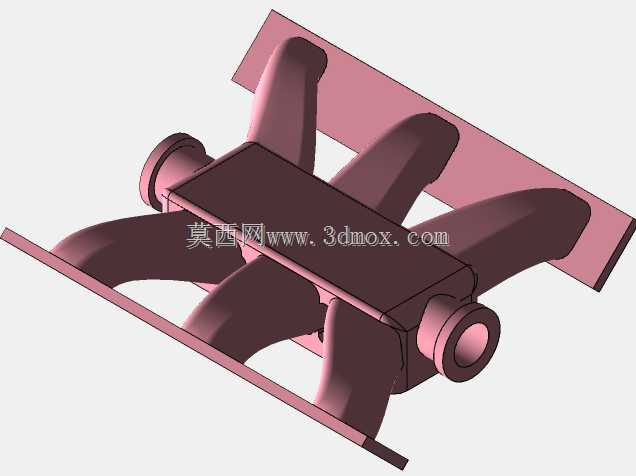

　　可直接导入运动仿真模块完成活塞往复运动到曲轴旋转运动的转化模拟，验证不同曲轴转角下的活塞行程、连杆摆角是否处于合理工程区间，避免实际设计中出现活塞撞缸、连杆运动干涉的问题。配气机构部分还原了顶置凸轮轴的基础布置形式，凸轮轴与气门的驱动关系、进排气道的走向都做了结构化呈现，能够直观展示四冲程循环下的配气相位逻辑，进排气歧管的接口位置、管路走向也参考量产机型做了合理简化，既保留了安装接口的位置特征，也不会因为过于细碎的细节影响整体布局校验的效率。从安装边界来看，模型还原了V6引擎的核心外接接口位置，包括前端轮系的安装面、飞轮壳与变速器的对接端面、发动机悬置的安装点位，这些关键基准面的位置都按照常规量产V6机型的尺寸比例做了还原，

　　在整车前期布局时，可以直接基于这些基准面完成动力总成与周边附件、副车架、冷却系统的空间匹配，提前排查安装间隙不足的问题。建模时对非核心结构做了适度简化，比如省略了缸体内部的冷却水道细节、螺栓紧固件的完整螺纹特征，在保证核心结构尺寸精度、装配关系准确的前提下，降低了模型的数据量，方便在大装配场景下流畅调用，不会因为模型面数过多导致软件运行卡顿。对于刚接触内燃机结构的设计人员而言，这套模型可以帮助快速建立V型引擎的空间结构认知，理解曲柄连杆、配气机构的运动逻辑，也能作为同类型引擎建模时的结构参考，梳理从缸体拆分到运动机构装配的完整建模流程。
