四冲程内燃机核心传动配气结构建模

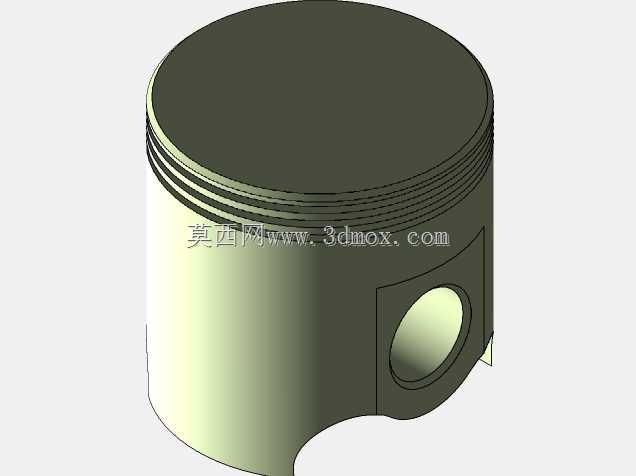

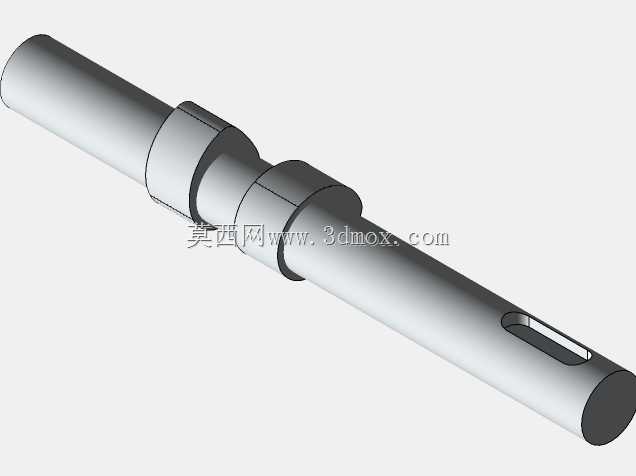

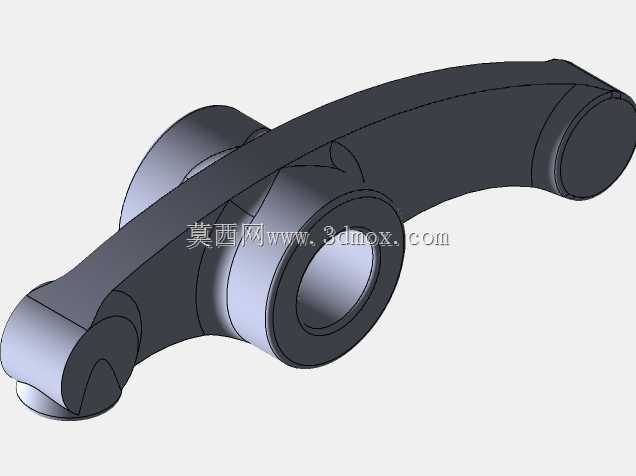

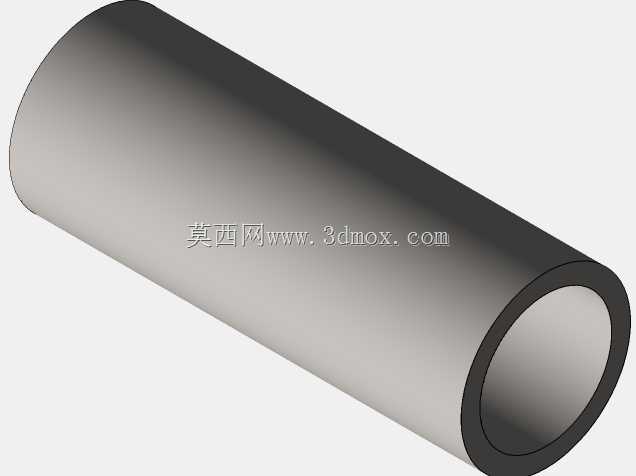

　　这套建模内容覆盖四冲程内燃机核心运动与配气模块的完整结构，可直接用于动力类课程的结构演示、小型动力设备的前期方案验证，也能作为内燃机原理教学的具象化展示载体，帮助从业者快速理清各部件的运动配合逻辑。从实际工程场景出发，建模时优先还原了各部件的运动干涉边界，比如活塞往复行程与曲柄回转半径的匹配关系，建模过程中特意预留了活塞销与连杆小头的配合间隙，避免运动仿真中出现卡滞问题；凸轮轴型线按照等加速等减速运动规律做了简化还原，保证气门启闭的时序与活塞上下止点位置精准对应，不会出现气门撞活塞的设计缺陷。配气机构部分，进排气门的杆部与导管的配合段做了等直径建模，气门弹簧的有效圈数、支承圈数都按照常规小排量内燃机的参数做了还原，

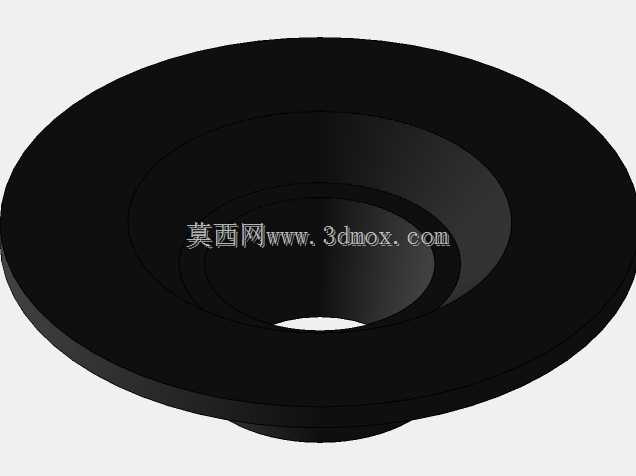

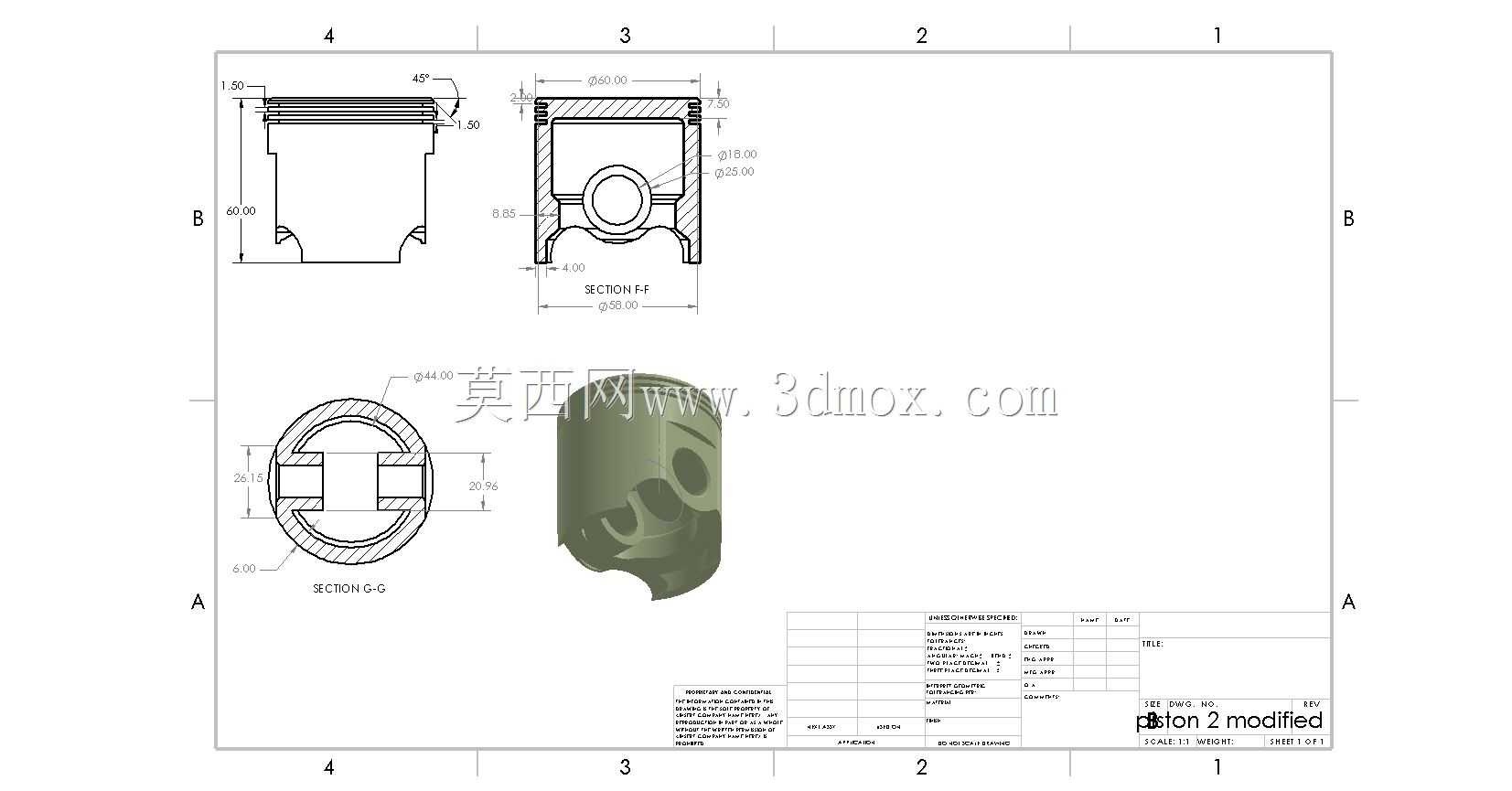

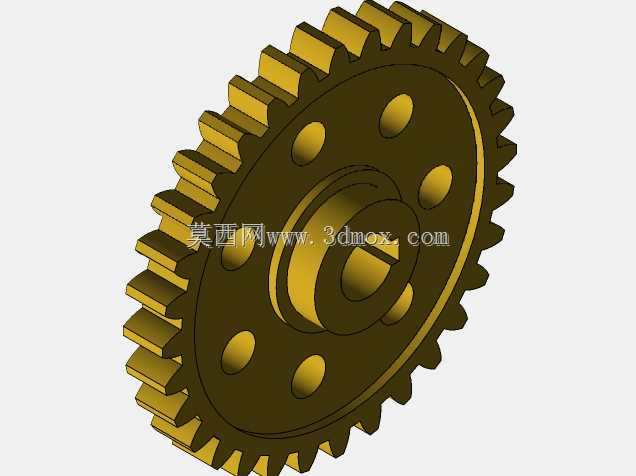

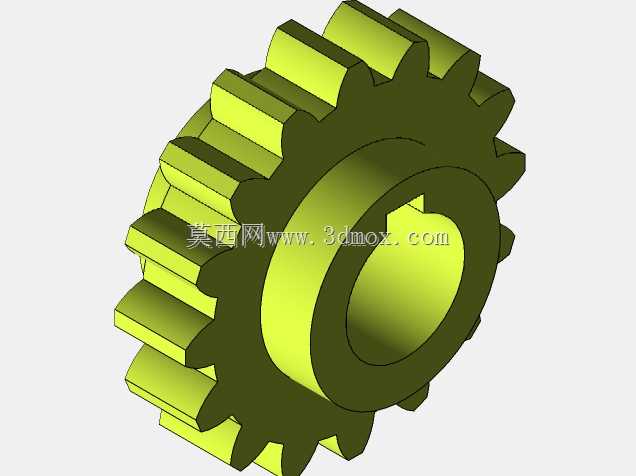

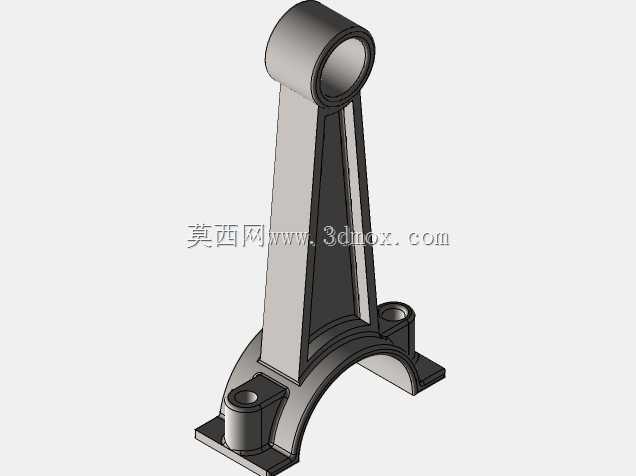

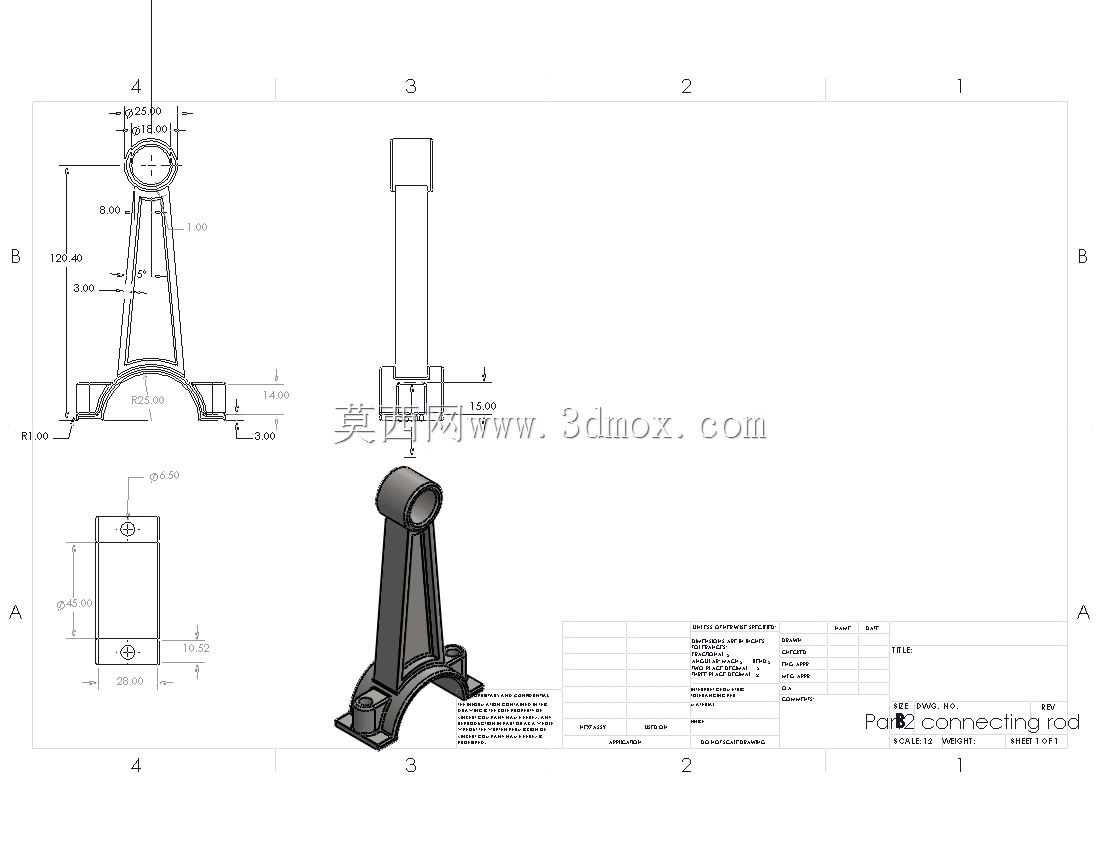

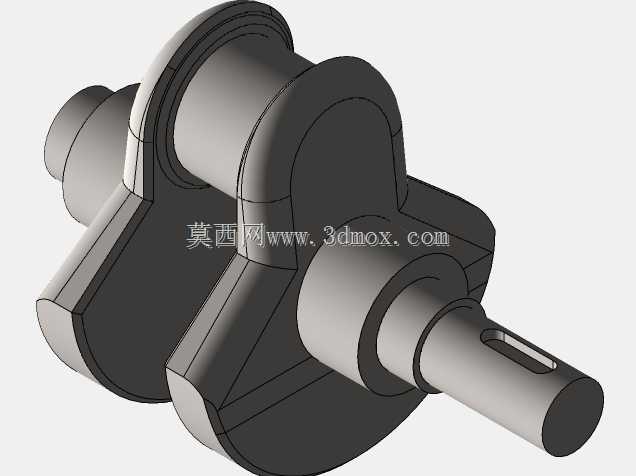

　　弹簧安装高度预留了合适的预压余量，避免工作中出现弹簧并圈或者弹力不足的问题。曲柄连杆机构里，曲柄销与连杆大头的配合面、主轴颈与机体主轴承座的安装位都做了同轴度约束，建模时特意标注了各回转面的安装基准，方便后续出工程图时直接标注形位公差。齿轮传动部分，主动齿轮与凸轮轴齿轮的模数、压力角按照常规内燃机正时齿轮的匹配关系设置，齿侧间隙预留了合理的装配余量，保证传动过程中不会出现卡齿或者传动噪声过大的问题。安装边界方面，整套结构的轴向尺寸以曲轴主轴颈的中心线为基准，径向尺寸以气缸中心线为定位基准，各部件的安装定位面都做了明确的结构区分，比如气缸体与气缸盖的结合面、主轴承盖与机体的安装面都保留了足够的螺栓布置空间，

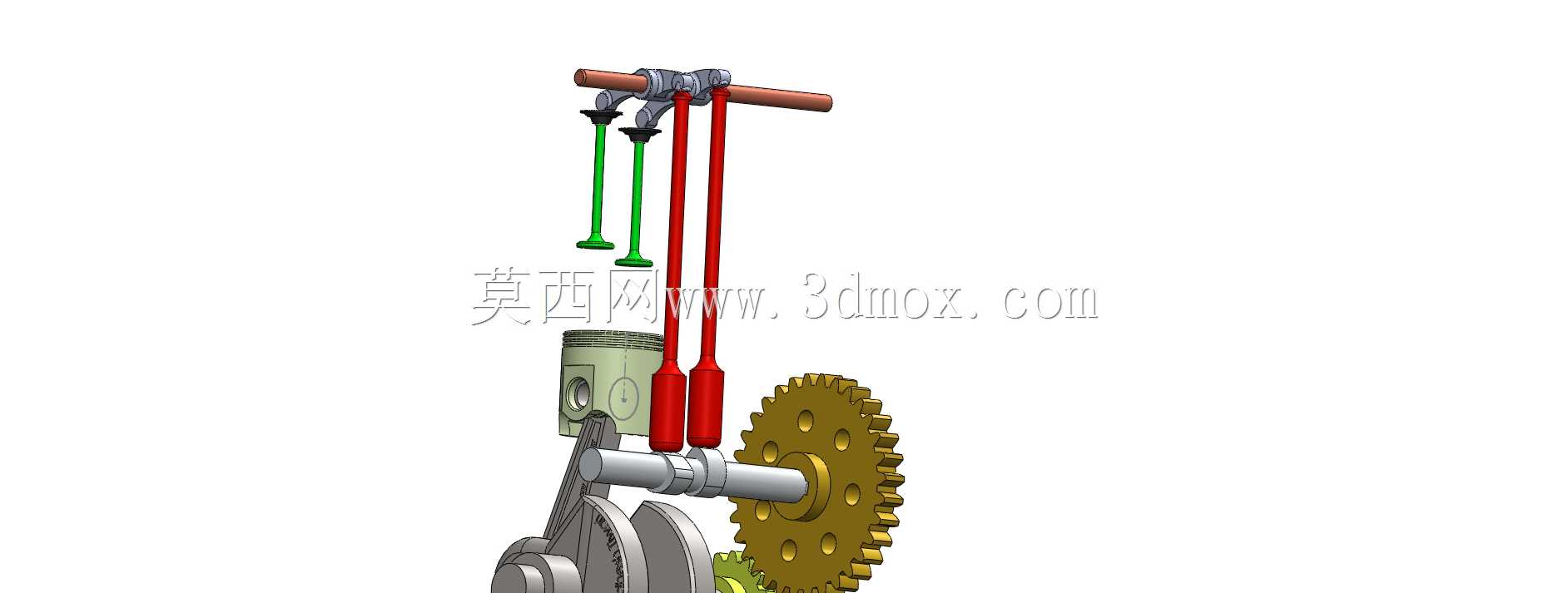

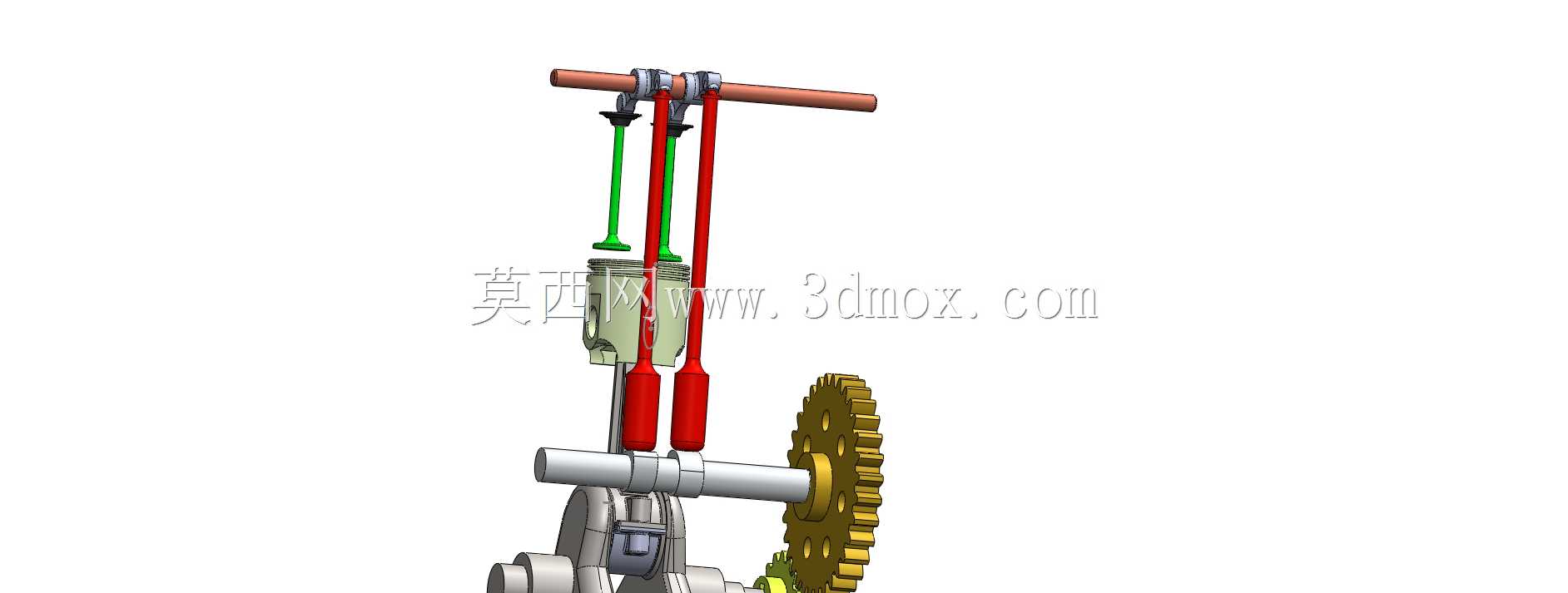

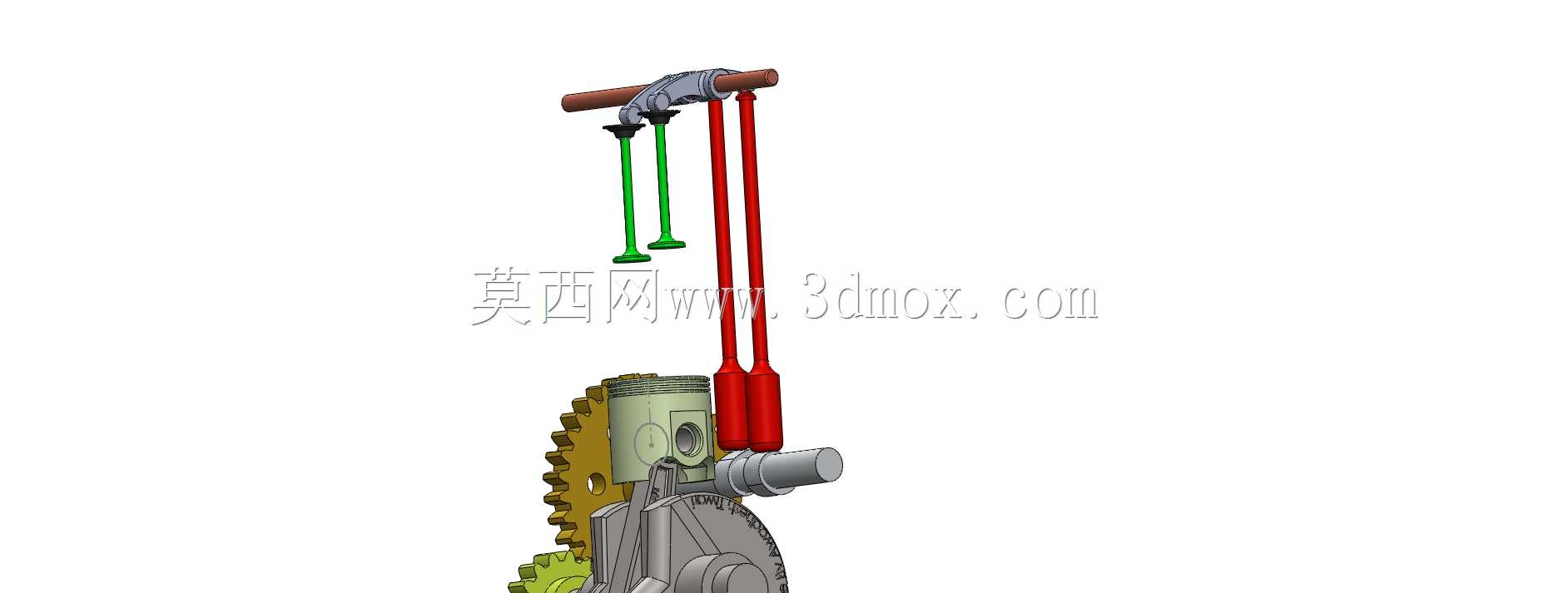

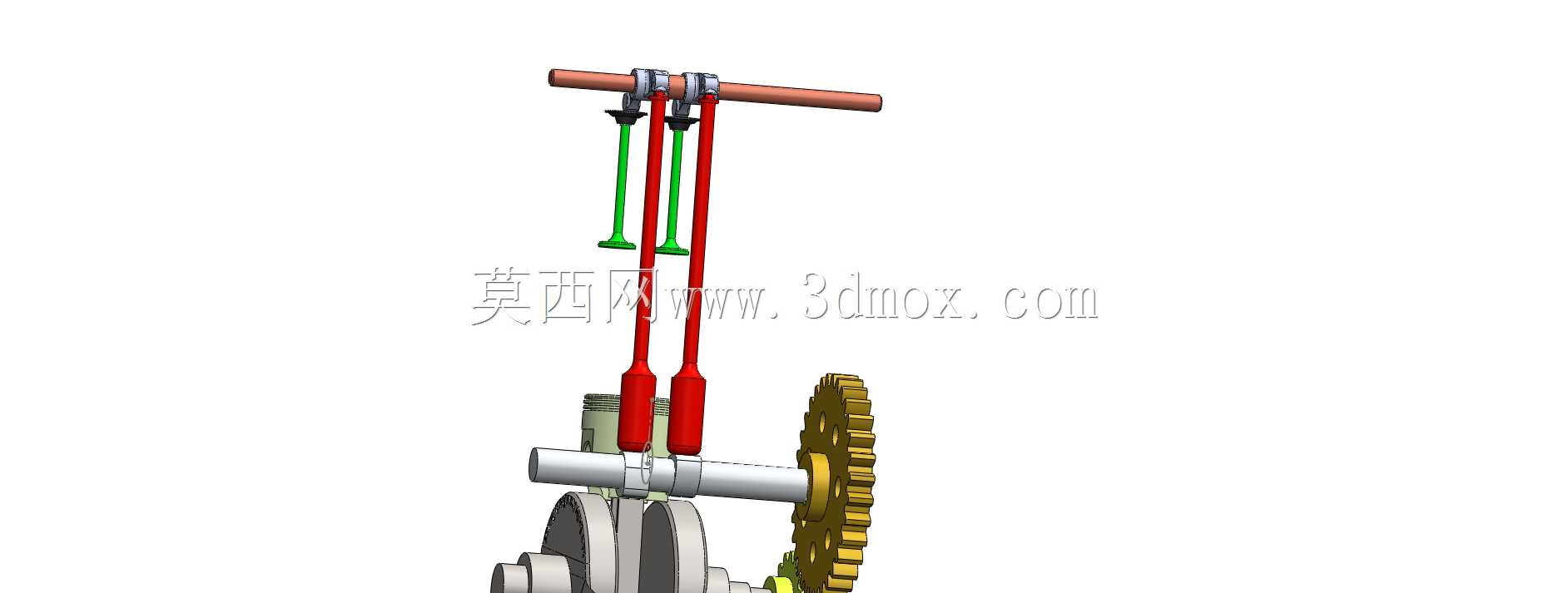

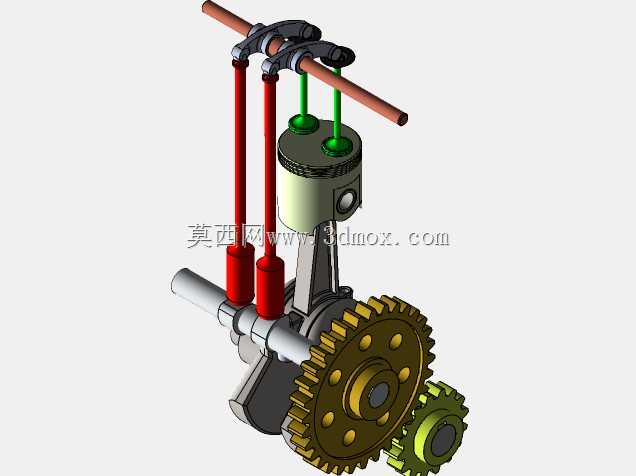

　　方便后续做装配仿真时直接添加紧固件约束。这套建模没有做冗余的外壳覆盖，所有核心运动部件都做了外露展示，能直观看到四冲程循环里进气、压缩、做功、排气四个行程中，活塞、连杆、曲柄、气门、齿轮的联动关系，不管是用于原理演示还是结构方案迭代，都能减少从零开始建模的重复工作量，也方便设计人员针对配气正时、曲柄平衡等核心参数做快速调整验证。
