手动螺旋起重顶升机械结构设计

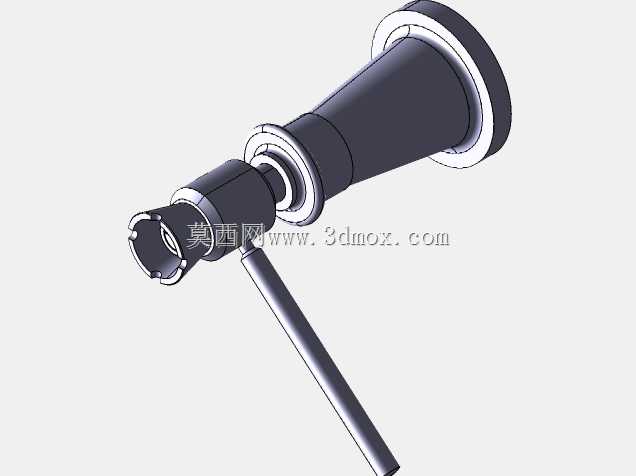

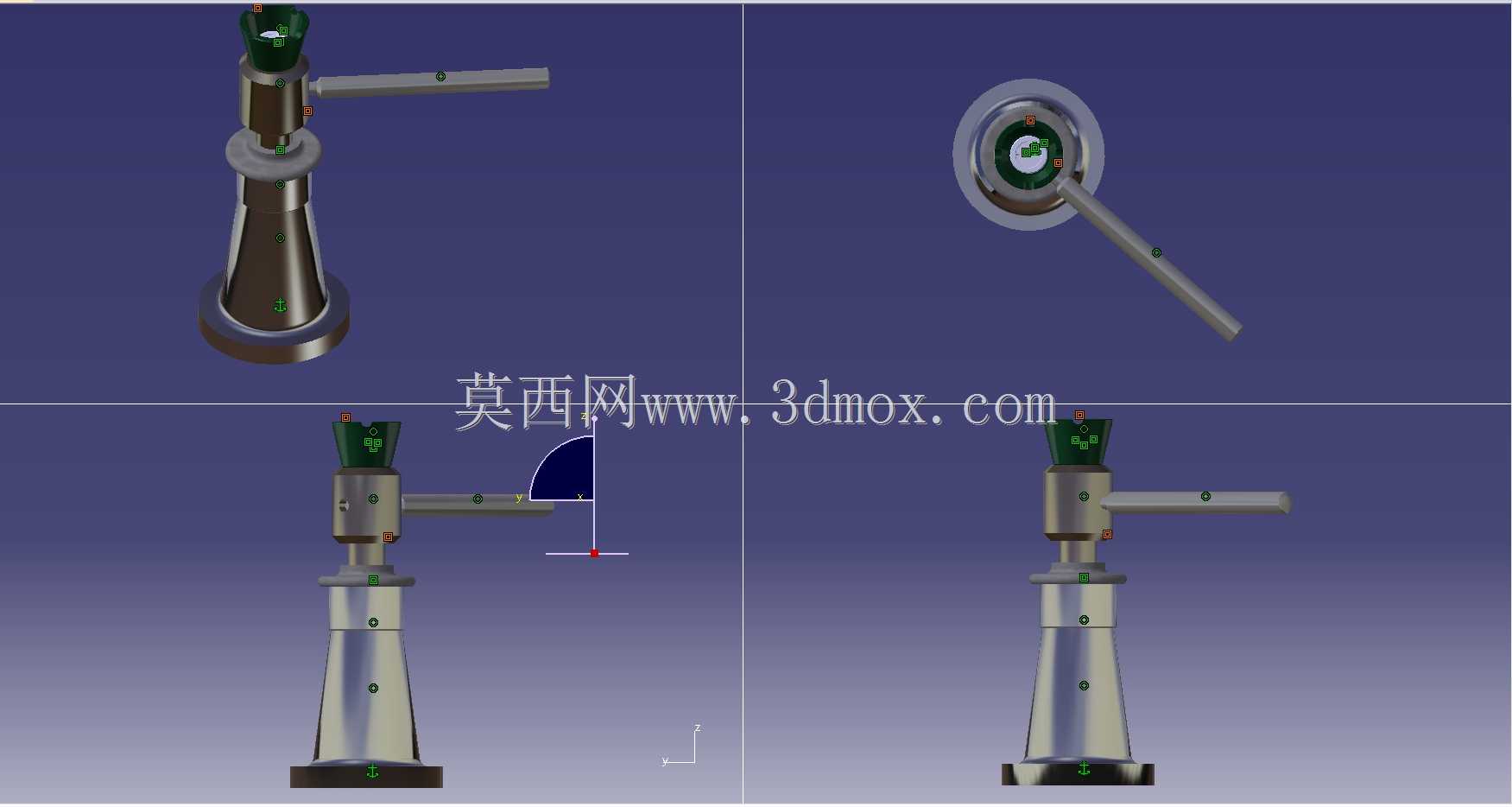

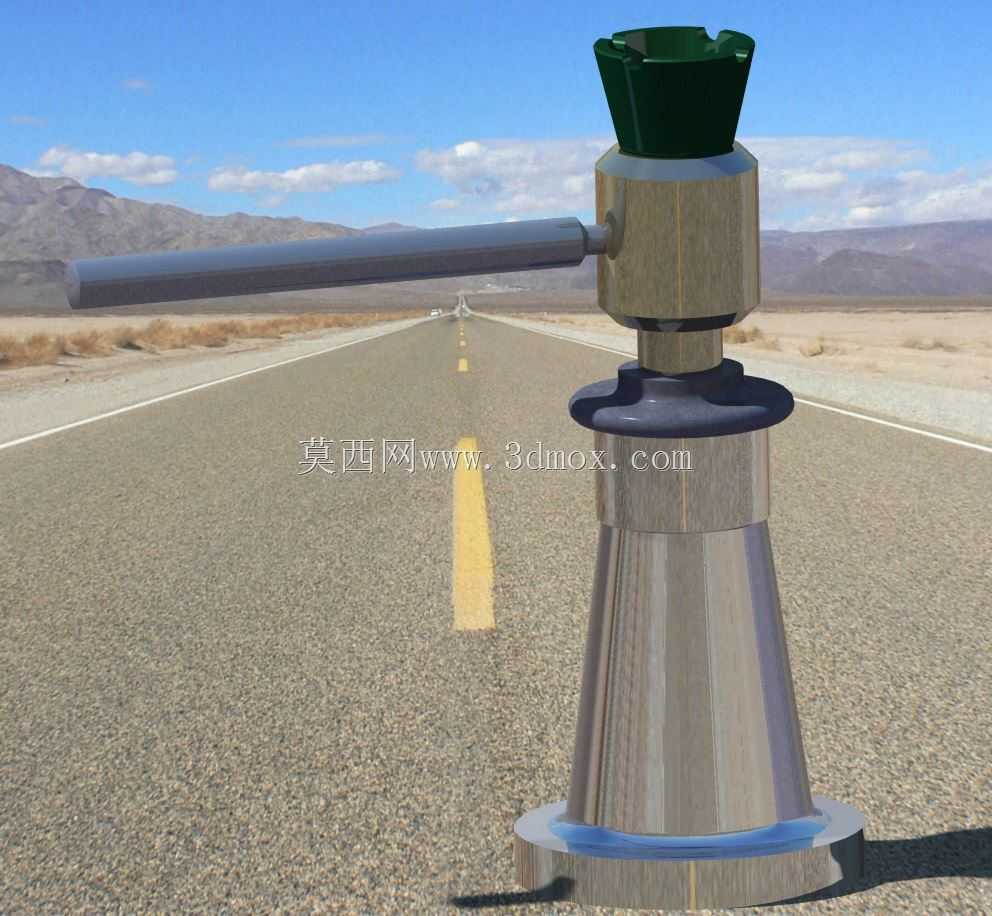

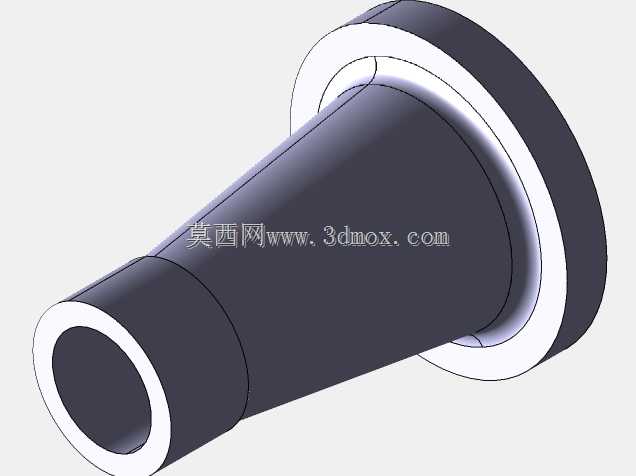

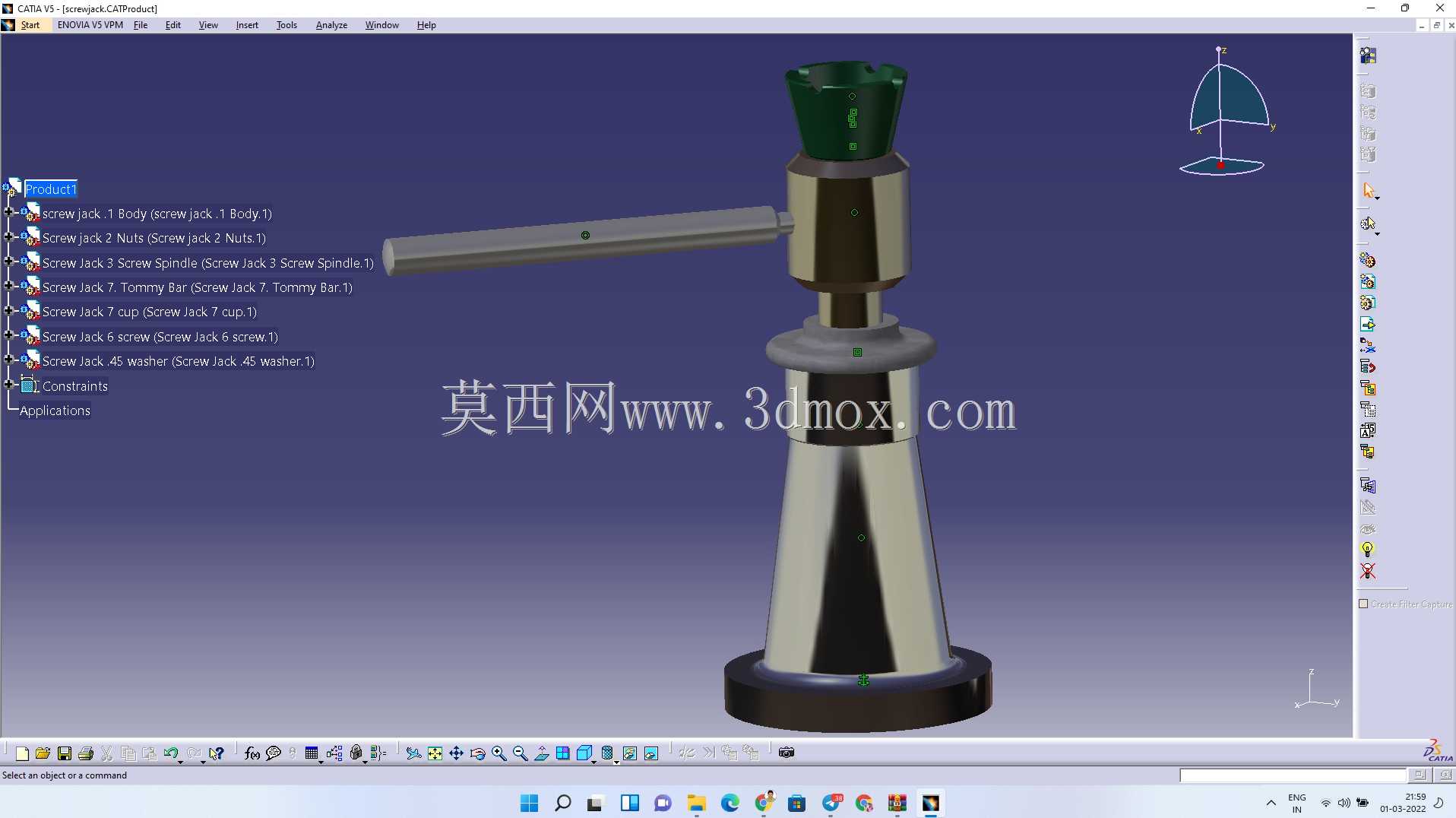

　　在设备检修、小型构件安装、工装调平这类需要小行程高承重顶升的作业场景里，螺旋顶升结构的应用普及率远高于液压类顶升工具，核心原因在于其无密封件依赖、无泄压回落风险、承重状态可长期锁止的特性，尤其适合无动力供应的野外作业、车间工位临时调平、重型部件装配时的位置微调场景。这款螺旋顶升结构的核心传动逻辑是通过梯形螺纹副将手柄输入的旋转扭矩转化为顶杆的直线顶升力，螺纹副选用大导程梯形螺纹，既保证足够的传动效率降低操作力，又能依托螺纹的自锁特性，在撤去操作力后不会出现承重回落，作业过程不需要额外的锁止机构介入。从结构分层来看，底部采用大直径锥形支撑座，接触面积大，可在不平整的硬质地面分散承重压力，避免作业过程中出现侧倾；

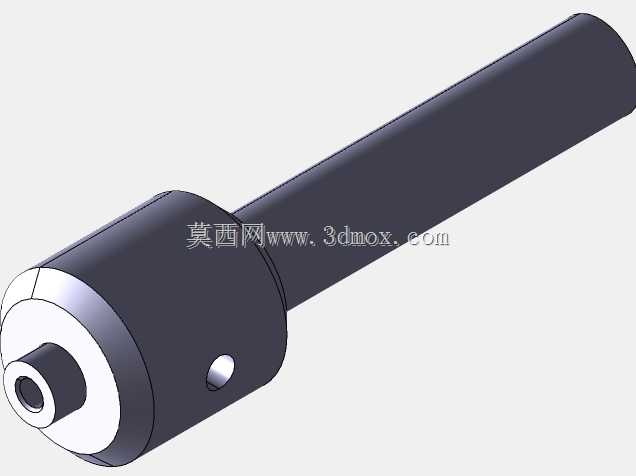

　　中部为带内螺纹的导向套筒，内壁加工有与顶杆配合的梯形螺纹，同时套筒内壁预留足够的导向长度，保证顶杆伸出至最大行程时，仍有足够的配合长度承受径向偏载，不会出现顶杆弯折的情况；顶杆上部集成了带孔的操作杆连接座，操作杆穿入连接孔后可通过杠杆原理放大输入扭矩，单人即可完成数吨级载荷的顶升操作；顶部设置带防滑槽的承托头，可与被顶升构件的底面形成稳定接触，避免顶升过程中接触面滑移。设计过程中优先考虑了操作边界与安装适配性，整体收拢状态下高度适配常规设备底座的预留顶升间隙，最大伸出行程覆盖绝大多数小型设备检修、构件调平的行程需求，整体外径尺寸控制在单人可徒手搬运的范围内，不需要额外的吊装辅助即可完成工位转移。结构上没有易损的密封件、液压阀类零件，

　　所有配合面均为金属刚性接触，日常维护仅需定期在螺纹副处涂抹润滑脂降低操作磨损，可适应多粉尘、高低温等复杂作业环境，不会因为环境温度变化出现密封失效、顶升力不足的问题。在建模过程中，所有配合面均按照实际加工公差预留了装配间隙，螺纹副的配合精度按照中等传动精度设置，既保证传动过程无卡滞，又避免间隙过大导致顶升过程出现晃动，导向套筒与底座的连接采用过盈配合加定位销的固定方式，可承受顶升过程中产生的周向扭矩，不会出现套筒与底座相对转动的情况。
