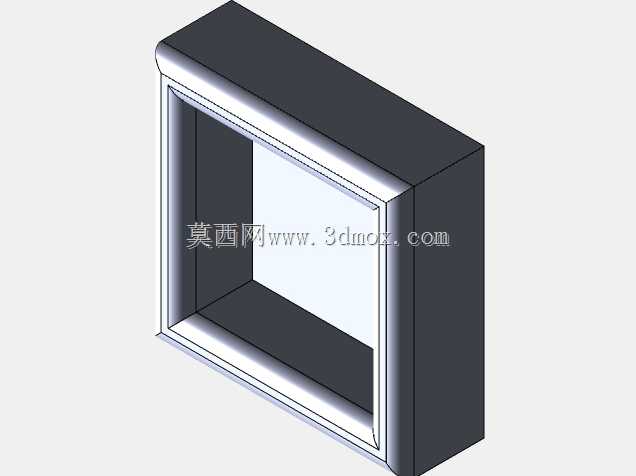

带圆角边框的方形凹槽壳体结构

　　这类带圆角过渡的方形凹槽壳体，在工业传感检测领域常作为嵌入式检测模块的防护安装基座使用，现场安装时多嵌入设备面板或机架预留的方形安装位内，外侧圆角边框直接贴合安装面做限位，避免安装后出现边角应力集中导致的壳体开裂问题。从结构功能来看，内部贯通的方形凹槽是核心功能区，可直接嵌入对应尺寸的传感检测板、信号处理模组，凹槽侧壁的直边结构能给内置模组提供周向定位，限制模组在壳体内的横向窜动，外侧的圆角边框除了安装限位作用，还能在人员操作接触时避免锐边划伤，同时在砂型铸造或压铸成型时，圆角结构能大幅降低金属液充型时的边角冷隔缺陷，减少后续机加工的去毛刺工作量。设计这类结构时，首先要确认内置模组的最大外形尺寸，凹槽的长宽尺寸要预留0.1-0.

　　2mm的装配间隙，深度方向要根据内置模组的接线空间预留足够余量，避免模组装入后接线端被挤压；外侧边框的圆角半径通常取壁厚的1-1.5倍，既保证成型工艺性，也不会因为圆角过大占用过多安装面空间。安装边界方面，这类壳体的外侧边框外轮廓尺寸要比安装位的开孔尺寸大0.5-1mm，保证安装时边框能完全覆盖安装缝隙，起到防尘密封的辅助作用，壳体的壁厚要根据使用场景的防护等级调整，普通车间环境下壁厚取2-3mm即可满足结构强度要求，若用于有外力碰撞的工况，可适当加厚边框位置的壁厚，同时在凹槽内侧增加少量加强筋，提升壳体的抗形变能力。加工层面，这类结构既可以采用三轴机床直接对坯料进行铣削加工，先铣出内部凹槽型腔，再对边框外侧做圆角铣削，

　　最后精修安装贴合面保证平面度；也可以采用金属压铸工艺直接成型近净尺寸坯件，仅对安装贴合面和凹槽内的定位面做少量精加工即可，能大幅降低批量生产的加工成本。需要注意的是，凹槽的内壁转角处要预留合适的加工退刀空间，若采用铣削加工，内壁转角要做不小于铣刀半径的圆角过渡，避免出现清角不到位导致内置模组无法装配到位的问题，边框外侧的圆角要做顺滑过渡，不能出现接刀痕，避免安装时贴合面出现缝隙导致粉尘或切削液进入壳体内部，影响内置传感元件的正常工作。
