四冲程发动机活塞组件三维结构设计

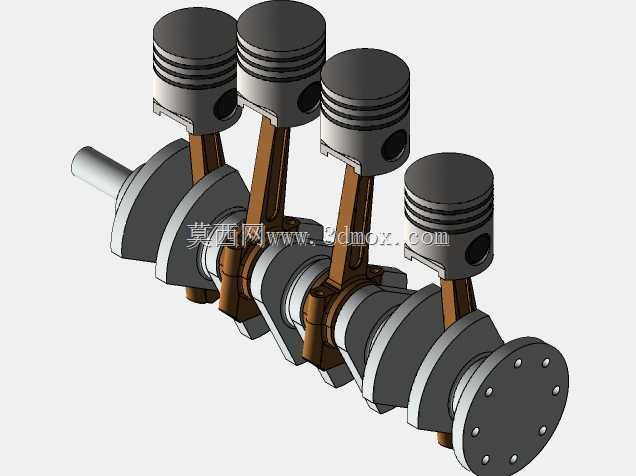

　　本次呈现的活塞结构，是四冲程内燃机核心往复运动部件，其设计直接关联发动机的动力输出效率、运行可靠性与使用寿命，在乘用车动力总成、小型通用发电机组、园林机械动力单元等场景中，这类活塞都是承担能量转换的核心载体。从实际工况出发，活塞需要在高温高压的燃烧室内完成往复直线运动，将燃油爆燃产生的压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩，因此结构设计上首先要兼顾热负荷承载与轻量化的平衡。

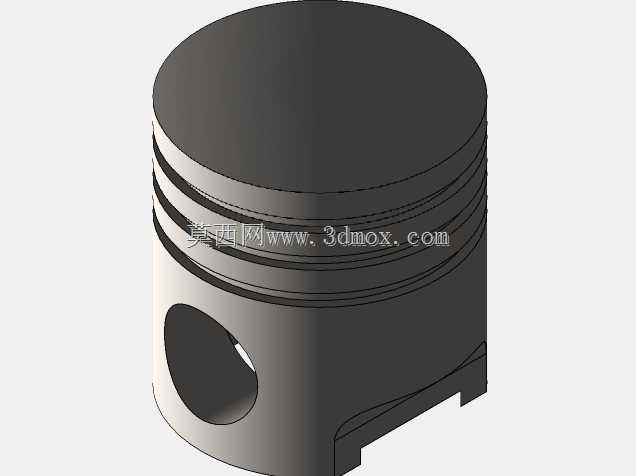

　　从外形结构来看，活塞头部设置了多道环槽，用于安装气环与油环，气环负责密封燃烧室的高压燃气，避免燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。环槽的宽度、深度以及相邻环槽的间距，都需要匹配对应排量发动机的热膨胀系数，预留合理的热膨胀间隙，避免工作状态下活塞受热卡滞在气缸内。活塞顶部的平面结构适配平顶燃烧室设计，这类结构的挤流效果适中，加工难度低，在小排量自然吸气四冲程发动机中应用十分广泛，能够在保证压缩比符合设计要求的前提下，减少燃烧室的表面积，降低散热损失。

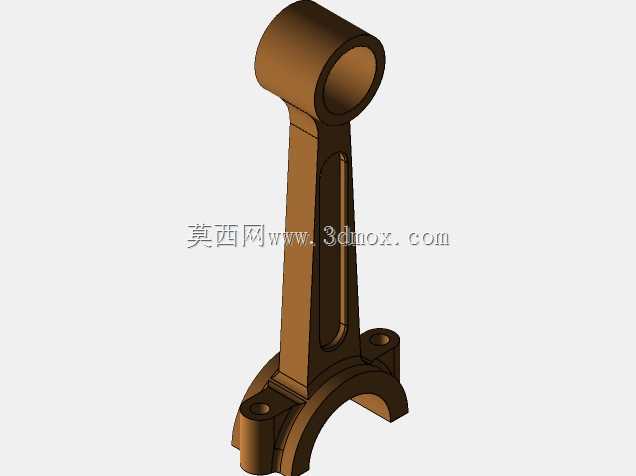

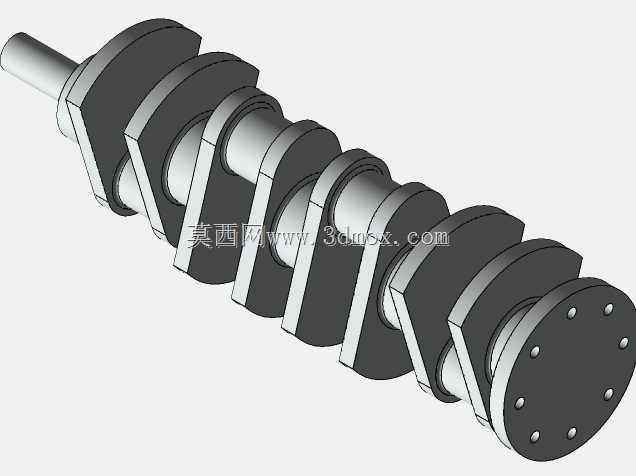

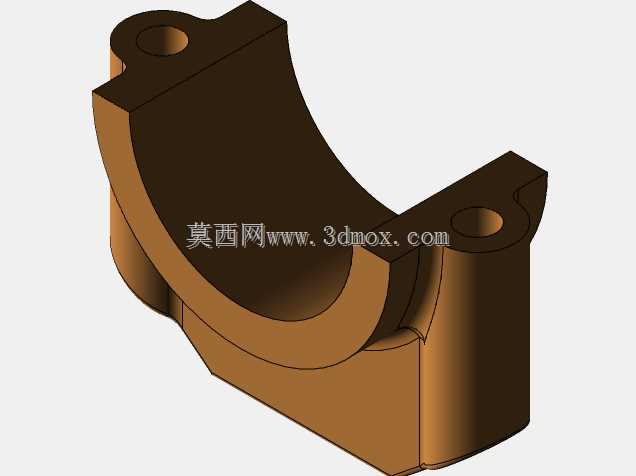

　　活塞销座的位置设置在活塞裙部上方，采用通孔结构用于安装活塞销，销座部位做了局部加厚处理，用来承受活塞往复运动时的交变冲击载荷，避免应力集中造成销座开裂。活塞裙部设计为椭圆形截面，这是因为活塞工作时销座方向的金属量更多，热膨胀量更大，冷态下的椭圆结构能够保证热态时活塞裙部趋近正圆，与气缸壁保持均匀的配合间隙，既不会出现间隙过大造成的敲缸异响，也不会因间隙过小导致拉缸故障。裙部下方的缺口结构，是为了避让曲轴旋转时的连杆运动轨迹，避免活塞下行到下止点时与连杆发生运动干涉。

　　建模过程中，需要严格控制活塞的总高度、环槽位置尺寸、销孔中心到活塞顶部的距离等关键安装边界，这些尺寸直接决定了发动机的压缩比、配气相位匹配以及活塞的行程范围，一旦尺寸出现偏差，会直接导致发动机无法正常装配，甚至运行中出现活塞撞气门、活塞顶碰气缸盖等严重故障。表面处理的相关结构也在模型中做了体现，活塞裙部的石墨涂层预留区域能够降低冷启动时的摩擦阻力，头部的阳极氧化层区域则可以提升耐高温燃气腐蚀的能力，这些细节结构的还原，能够为后续的有限元热分析、运动学仿真提供精准的模型基础，也能为发动机维修、教学演示提供直观的结构参考。
