异形曲面块状机械练习构件结构设计

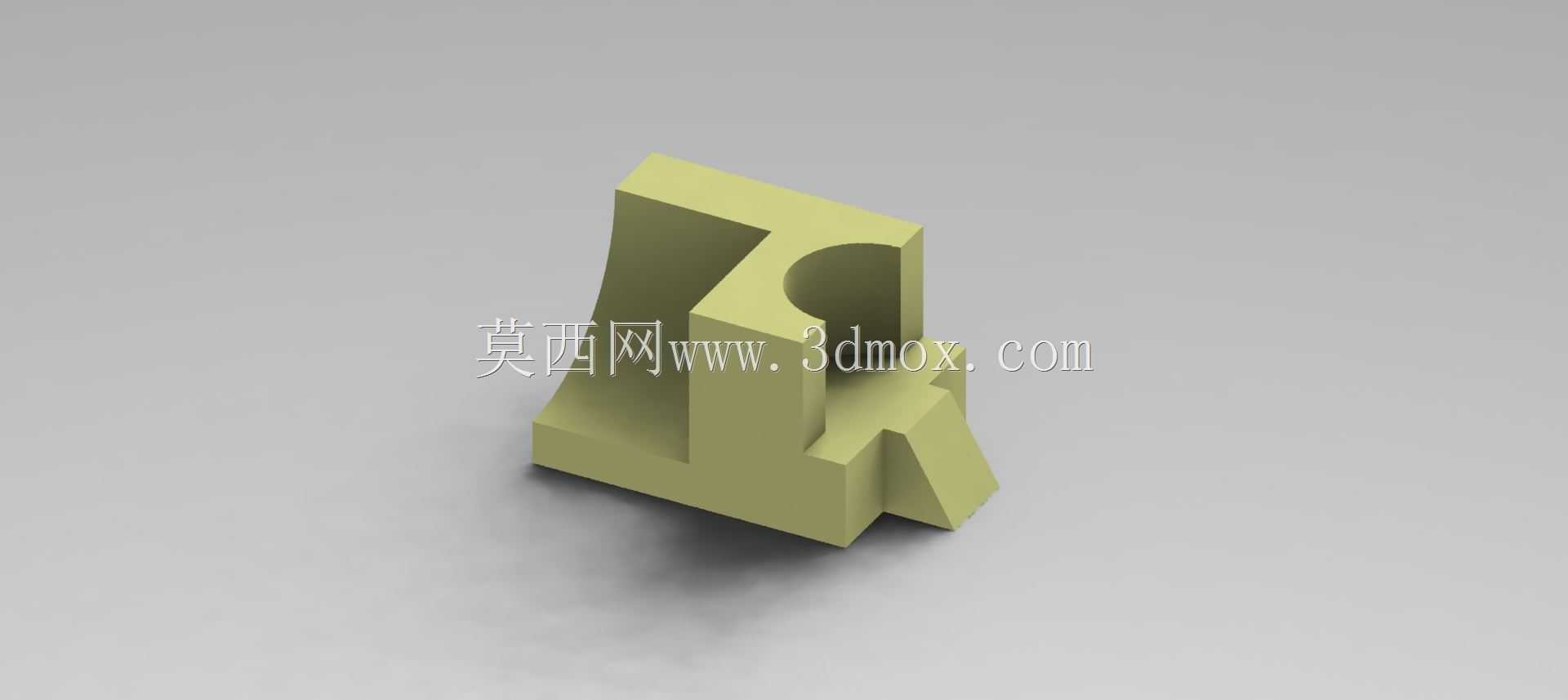

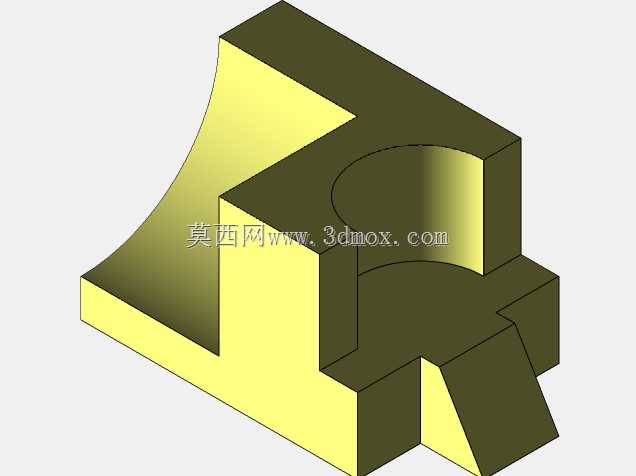

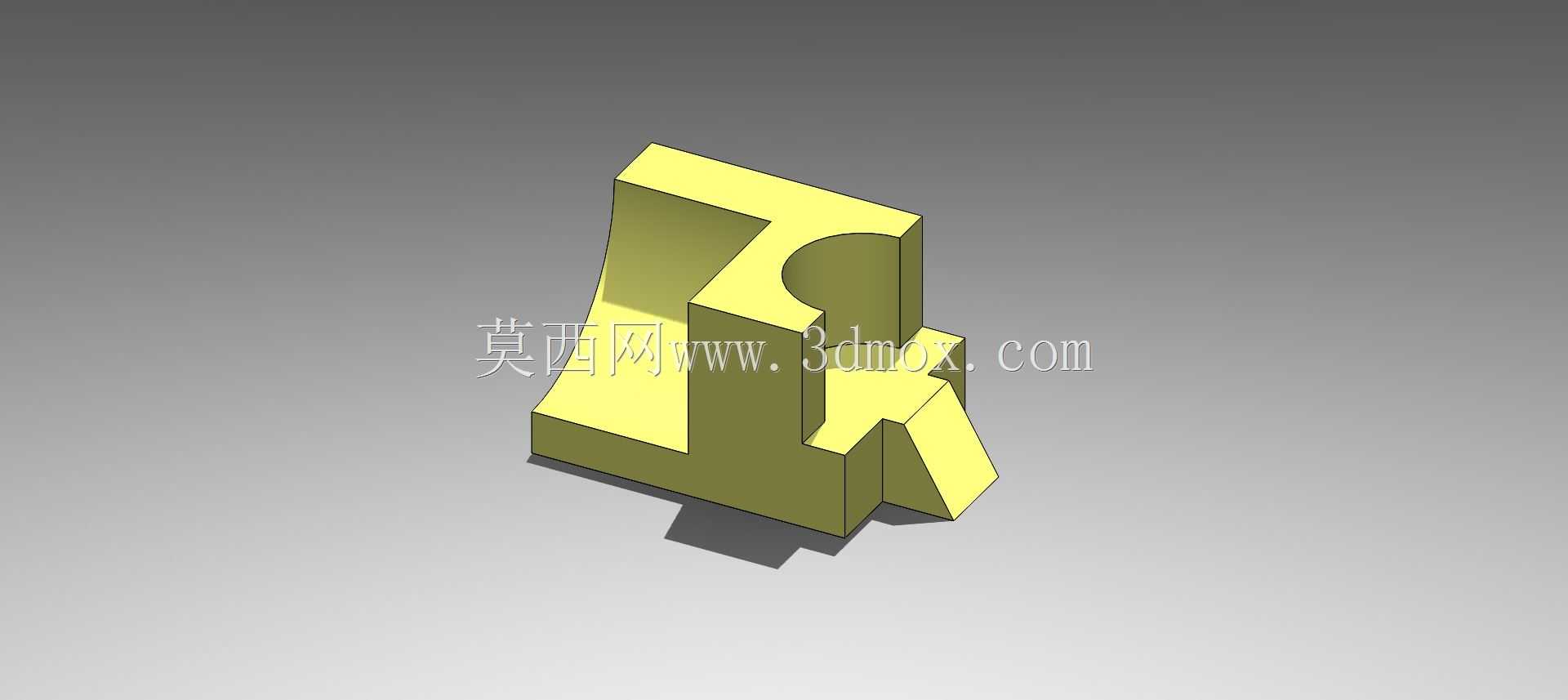

　　这类异形块状构件多用于机械结构基础练习场景，也可作为小型工装定位块的原型参考，在非标自动化设备的工位定位、小型夹具的嵌合卡位环节有实际应用空间。从结构设计逻辑来看，该构件采用一体化实体成型思路，主体以竖直块状基体为核心承载结构，侧面延伸出带圆弧内凹的卡位结构，下部搭配斜向伸出的支撑翼板，整体没有多余的薄壁结构，所有棱边均做了适配加工工艺的倒角处理，避免应力集中导致的结构断裂风险。圆弧内凹结构的曲率半径经过反复校核，能够与对应直径的圆柱类零件形成稳定的面接触，减少装配时的点接触磨损，斜向翼板的倾斜角度经过受力测算，在承受侧向挤压力时能够将载荷均匀传导至主体基体，不会出现局部应力过载的情况。从安装边界来看，构件底部为平整的安装基准面，

　　可直接通过螺栓锁紧在工装基板上，不需要额外加工转接底座，整体外轮廓没有超出安装面的悬空易损结构，在设备运行过程中不会与周边运动部件产生干涉。设计过程中优先考虑了铣削加工的工艺可行性，所有曲面均采用三轴铣床可加工的成型路径，没有出现倒扣无法加工的结构，内凹圆弧面的加工余量预留均匀，后续精加工时能够保证表面粗糙度满足装配要求。构件的壁厚分布均匀，最薄处的厚度也满足常规结构件的刚度要求，不会在常规夹持力下产生形变，主体部分的厚度足够开设定位销孔，可根据实际使用需求追加销孔实现精准定位。这类结构的建模练习能够帮助设计者掌握实体拉伸、曲面切除、筋板添加等基础建模指令的组合使用，理解结构受力与外形设计的关联逻辑，

　　在实际项目中遇到类似的异形定位块设计时，能够快速梳理出建模思路，同时兼顾加工工艺与装配需求，避免出现设计完成后无法加工、装配干涉等常见问题。在实际设备应用中，这类构件常作为传感器安装的辅助定位座，通过内凹圆弧面卡住传感器的圆柱外壳，下部翼板顶住传感器的安装端面，实现传感器的快速定位安装，不需要额外设计复杂的夹持结构，能够有效减少装配工时，同时保证传感器的安装位置精度，避免设备运行过程中传感器出现移位导致的检测失效问题。
