气压浸水式部件焊接成型质量检测设备

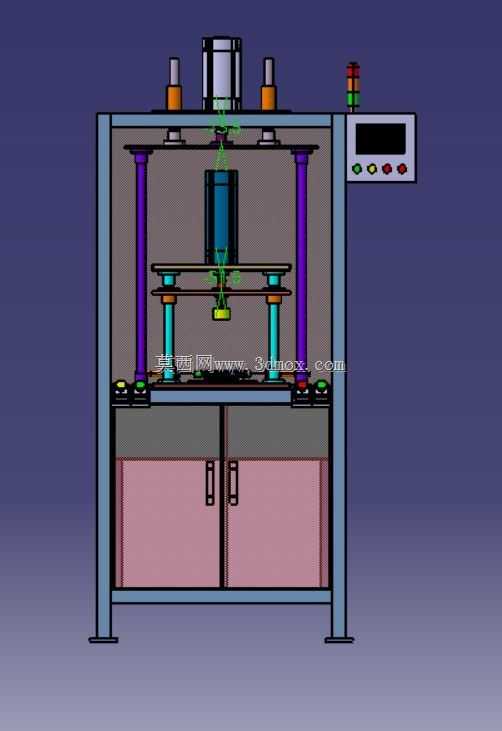

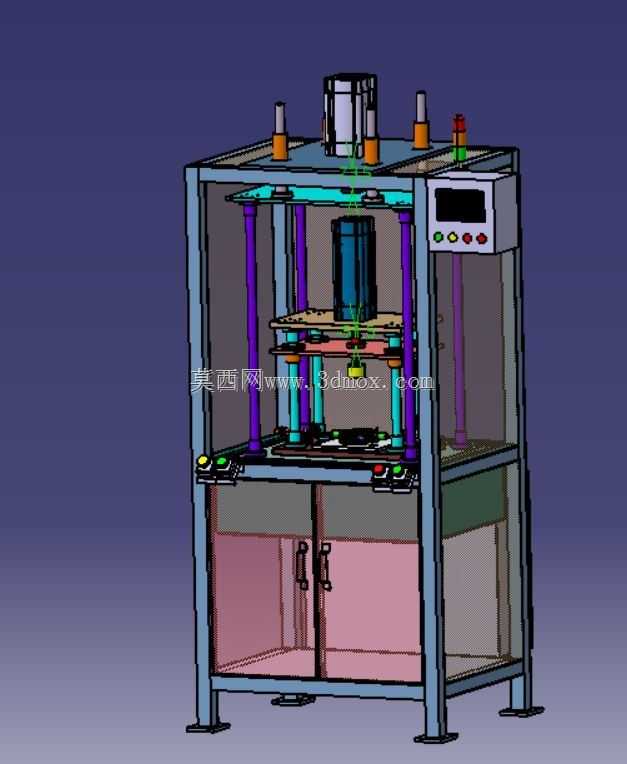

　　这款检测设备主要面向金属焊接部件、压装成型部件的密封性验证场景，常见于汽车零部件加工、液压阀件生产、小型压力容器配件制造的产线末端质检环节，用来排查焊缝砂眼、成型结合面缝隙这类肉眼难以识别的微泄漏缺陷。设备采用框架式立式结构，底部设置带柜门的柜体用来容纳气路控制元件、储水回路组件以及电气接线端子排，柜体上方为水平操作台面，台面上通过四根立式支撑柱搭建上层安装平台，整体安装 footprint 控制在1.2米×0.8米范围内，总高度约1.9米，不需要额外做地基固定，直接放置在平整的车间硬化地面即可完成部署，适配多数中小机加工车间的质检工位空间边界。上层平台居中布置垂直下压的执行组件，两侧配套辅助压头用来固定待检测工件，

　　下压行程可根据待检部件的高度做手动调节，适配高度在50mm到300mm区间的不同规格工件；下压端配套快换式夹具接口，可根据不同工件的外形快速更换适配的压装治具，减少换型调试的时间成本。台面右侧集成独立的控制操作盒，上面布置压力调节旋钮、启动停止按钮、三色状态指示灯以及数显压力仪表，操作人员站在设备正前方即可完成所有参数调整与操作动作，不需要额外侧身或移动位置，符合人机工程学的操作布局要求。设备的检测逻辑采用浸水冒泡法的验证思路，检测时先将待检工件固定在台面的定位工装上，下压组件下行压紧工件密封端口后，向工件内部充入设定压力的压缩空气，随后工装载着工件浸入下方的储水槽中，保压设定时长后观察水中是否有连续气泡溢出，

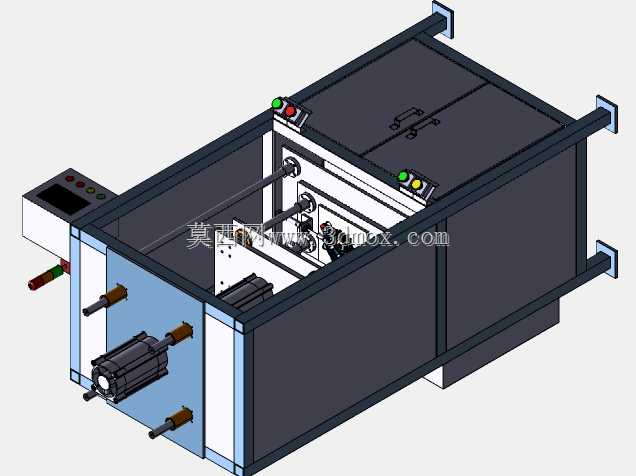

　　以此判断工件是否存在泄漏缺陷；相比直接压降检测的方式，这种浸水观测的方式可以直观定位泄漏点的具体位置，方便生产端快速追溯焊接或成型工序的问题根源。气路系统配置了精密调压阀与压力传感器，可实现0-1MPa区间内的压力无级调节，压力控制精度可达±0.01MPa，满足不同承压等级部件的检测压力要求；储水槽设置了快速排水接口与水位观察窗，日常换水与清洁维护操作便捷。设备框架采用标准铝型材与钢板焊接组合的结构，支撑柱部分做了镀铬防锈处理，接触水的台面与水槽部分采用不锈钢材质制作，长期在潮湿检测环境下使用也不会出现锈蚀掉漆的问题，设备侧面预留了气源接口与电源接口，接入工厂现有0.6-0.8MPa压缩气源与220V交流电源即可投入使用，不需要额外配置其他辅助动力设施。
