机用丝杠传动手动夹紧虎钳结构

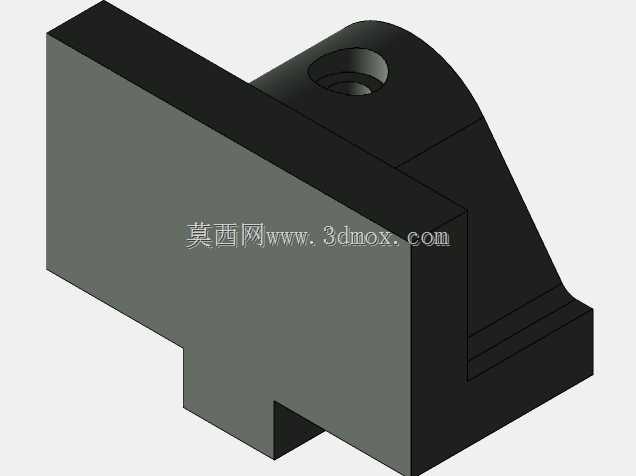

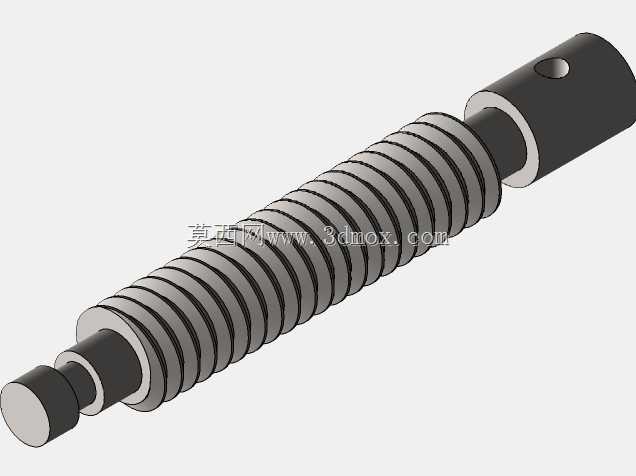

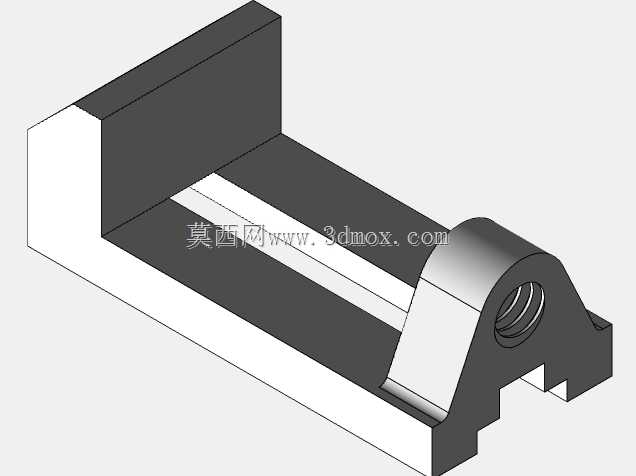

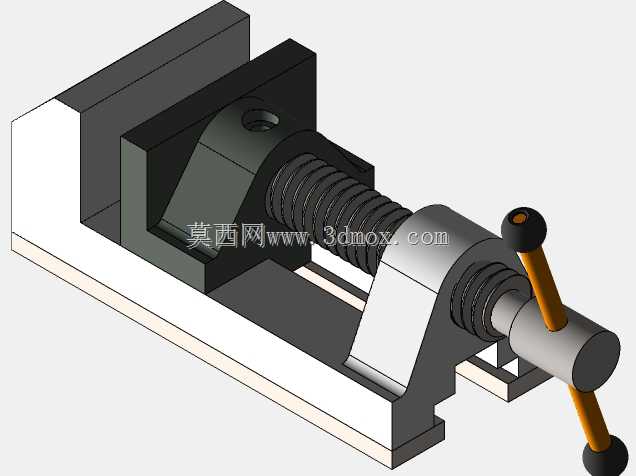

　　这款手动夹紧虎钳是机加工工位、钳工装配场景中常用的夹持工装，核心功能是通过手动操作实现工件的可靠夹紧与定位，适配铣床、钻床、磨床等常规机加工设备的工位装夹需求，也可单独作为钳工台的固定夹持部件完成零件修配、小型组件装配等作业。从结构设计逻辑来看，整体采用固定钳身搭配活动钳口的布局，核心传动副选用梯形丝杠结构，这类传动形式具备良好的自锁性能，当操作人员转动手柄带动丝杠旋转时，活动钳身会沿着钳身的导向槽做直线进给运动，无需额外锁紧机构即可在夹紧行程内任意位置保持夹持力，避免加工过程中受切削振动影响出现钳口松脱的问题。钳身整体采用一体式铸铁结构的设计思路，固定钳身的底部预留了与机床工作台T型槽匹配的安装凸台与螺栓过孔，

　　安装时可通过T型螺栓直接固定在工作台面，安装边界需预留至少手柄全回转半径的操作空间，避免操作时手柄与周边工装、设备结构发生干涉。活动钳口与固定钳口的夹持面设计有防滑齿纹，可增大与工件接触面的摩擦力，针对不同材质的工件，也可在钳口位置加装软质钳口垫，避免夹持过程中在工件已加工表面留下压痕。丝杠的支撑端采用铜套滑动轴承结构，可承受夹紧过程中产生的径向载荷与轴向推力，长期使用出现磨损后可直接更换铜套，无需整体更换钳身部件，降低后期维护成本。手柄采用弯折式设计，端部设置防滑握柄，操作人员施加较小的圆周力即可通过丝杠的力放大作用获得足够的夹紧力，针对小型薄壁零件的装夹，也可通过控制手柄的转动力矩避免夹持力过大造成工件变形。

　　整体结构的导向面采用矩形导轨结构，配合间隙可通过钳身侧面的调节螺钉进行调整，长期使用出现导向磨损后可通过调节补偿间隙，保证活动钳身的进给直线度，避免夹持过程中出现钳口上翘、工件夹持歪斜的问题。在实际应用场景中，这类虎钳可夹持规则形状的方块、轴类零件，配合V型钳口附件也可完成圆柱形零件的定位装夹，夹持行程覆盖常规小型零件的加工尺寸需求，钳身的高度设计适配常规机床的工作台面到主轴端面的距离范围，无需额外加装垫高块即可满足多数零件的加工高度要求。
