复杂三轴加工模具工装结构设计

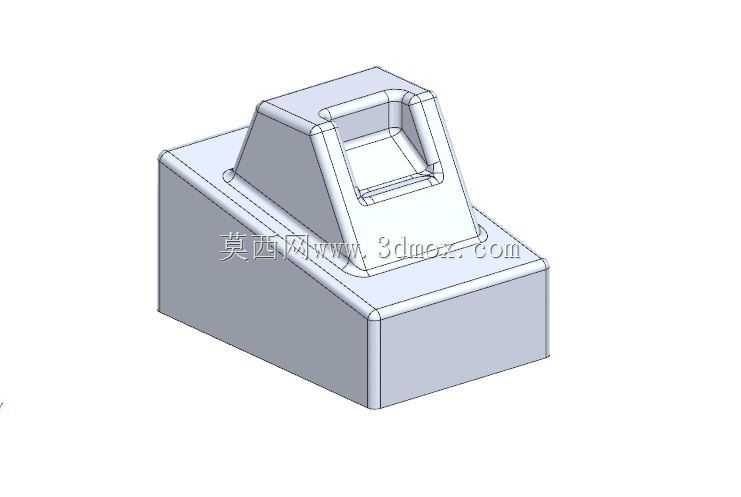

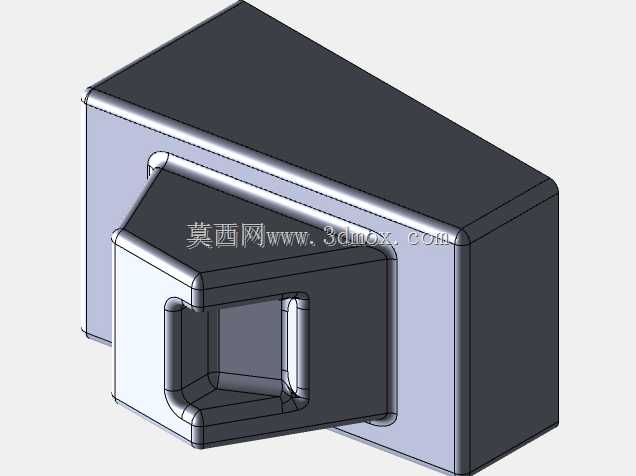

　　这款三轴加工用模具结构，主要面向立式加工中心的常规三轴铣削加工场景，适配中小批量零部件的成型加工工序，可直接装夹在通用机床虎钳或真空工作台上完成全工序加工，无需额外定制专用装夹底座。从结构设计来看，整体分为下部装夹基座与上部成型腔体两部分，下部基座采用规整的直角方块结构，各基准面平面度公差控制在0.02mm以内，侧边预留的装夹位宽度适配150mm规格机用虎钳的夹持范围，也可直接通过压板固定在T型槽工作台上，安装时无需额外找正辅助工装，基座底面与工作台贴合面积超过整体投影面积的60%，可有效避免大切削量加工时的振颤问题。上部成型腔体采用斜向拔模结构，拔模角度控制在1.5°，既满足后续砂型铸造的脱模需求，

　　也能减少三轴加工时的刀具悬伸长度，加工过程中可采用立铣刀完成粗精加工的连续走刀，无需频繁换刀调整角度，能有效降低刀具接痕，提升成型面的表面光洁度。腔体内部的凹槽结构采用等R角过渡设计，所有内R角统一为R3，适配常规直径6mm立铣刀的加工半径，无需定制特殊成型刀具，可有效降低加工成本。在实际生产应用中，该结构既可以作为三轴铣削加工的练习样件，帮助操机人员熟悉连续刀路的编程逻辑，掌握模具类零件的加工参数匹配技巧，也可直接作为砂型铸造的母模使用，制作砂型时可直接在填充物中添加双砂提升细节还原度，铸造完成后的零件仅需少量抛光即可达到使用要求。设计过程中充分考虑了三轴机床的加工行程限制，

　　整体外形尺寸控制在200mm×150mm×180mm以内，适配绝大多数中小型立式加工中心的行程范围，加工时刀具最大悬伸量不超过刀具直径的4倍，可保证加工刚性，减少弹刀风险。基座与上部腔体之间采用大圆角过渡，既避免了热处理过程中的应力集中问题，也能减少加工时的应力变形，粗加工后预留0.3mm的精加工余量，经过自然时效处理后再完成精加工，可有效保证成型面的尺寸精度长期稳定。
