衬套压装用立式气动压力机结构设计

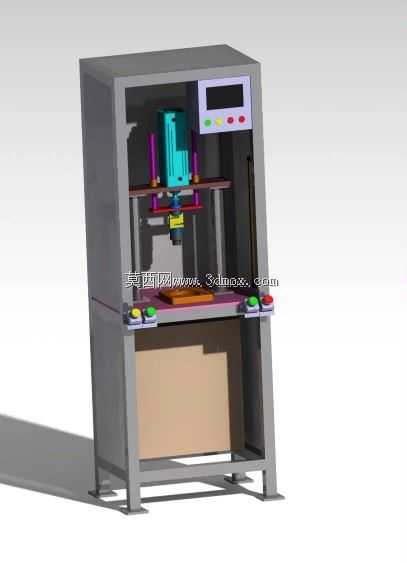

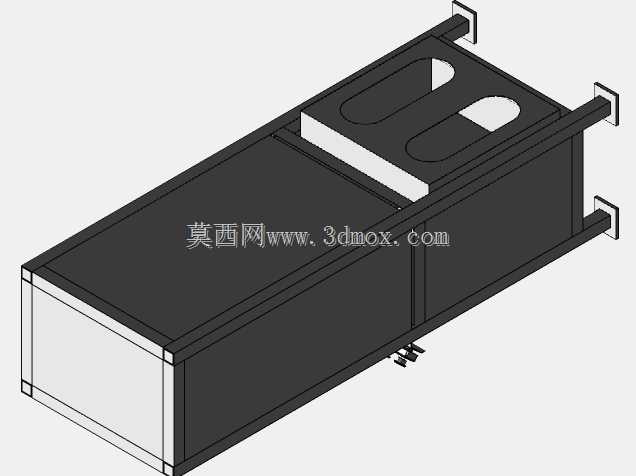

　　这款立式气动压装设备，主要面向汽配、五金加工领域的衬套压装工序，可完成小尺寸五金衬套、绝缘衬套与工件基座的过盈压配作业，替代传统手动敲击压装的低效工艺，也能适配小规格瓦件的压合成型工序，适配多品种小批量的机加工产线旁工位布置。设备采用框架式立式焊接机架结构，整体采用方通焊接后做时效处理，避免长期受力出现机架变形，上部腔体预留气动执行元件的安装空间，中部设置双层作业台面，下层台面用于放置待压装工件，上层台面安装导向轴与压头固定座，保证压头下行过程的同轴度，避免压装过程出现偏载导致衬套压歪、工件报废的问题。操作区域设置在机架正面中部，台面两侧布置双手启动按钮，配套急停按钮与状态指示灯，操作人员需双手同时触发按钮才会启动压装行程，

　　避免单手操作时的压手风险，上部的控制盒集成压力显示与计数功能，可实时显示压装过程的气压换算压力值，方便操作人员判断压装是否到位，也能统计当班的压装产量。设备下部预留储物腔体，可放置常用的压头更换配件、待加工工件周转盒，减少操作人员取件的走动距离。设计过程中，将气动三联件布置在机架侧部的隐蔽位置，既方便日常排水维护，又不会占用正面操作空间，气管全部沿机架型材内腔走线，避免外露气管被工件剐蹭出现破损漏气。整机的安装边界控制在常规小型工业设备的占地范围内，不需要额外做地基固定，直接放置在硬化车间地面即可调平使用，机架底部设置可调脚杯，可适配地面不平整的车间环境，调整设备水平度保证压头垂直精度。压头部分采用快换式结构，

　　更换不同规格的衬套压头仅需松开紧固螺丝即可完成，不需要拆解整个压装执行组件，适配不同直径衬套的压装需求，设备的压装行程通过气缸尾部的限位螺母调整，可根据不同工件的压入深度快速调整行程参数，不需要复杂的程序设置，适合一线操作人员快速调机。机架正面的操作区域未设置全封闭防护门，是考虑到小工件频繁上下料的操作效率，仅在压装区域两侧设置安全光栅触发位，可后续加装安全光栅实现误入防护，兼顾操作效率与作业安全。
