工业产线热压成型作业系统结构设计

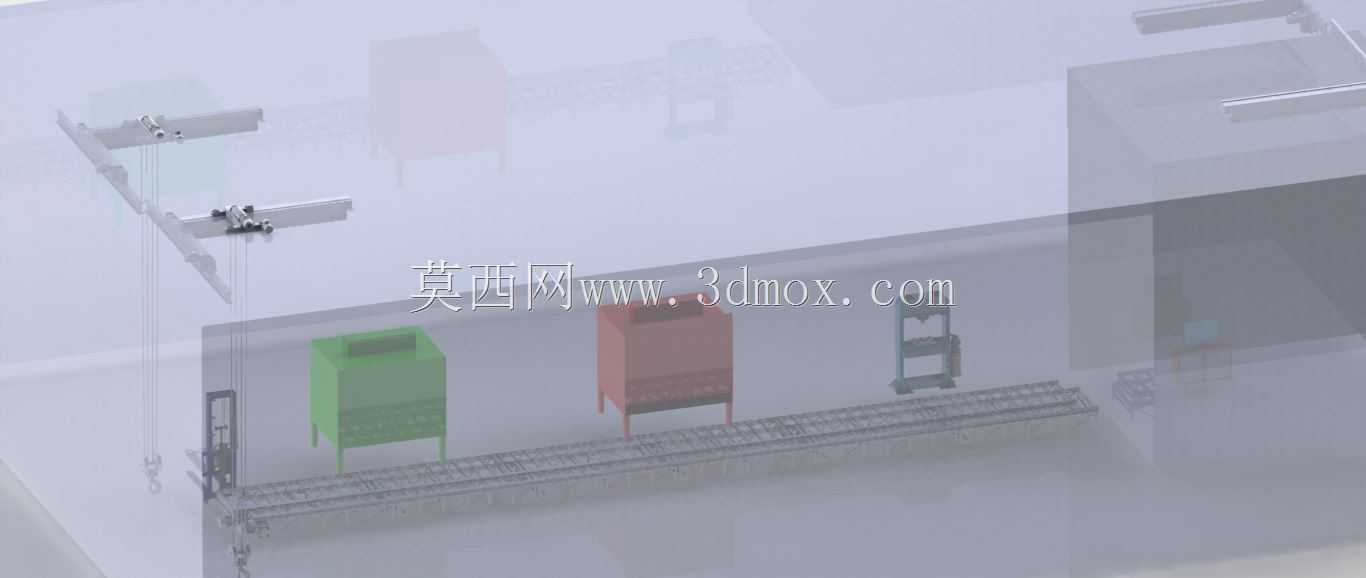

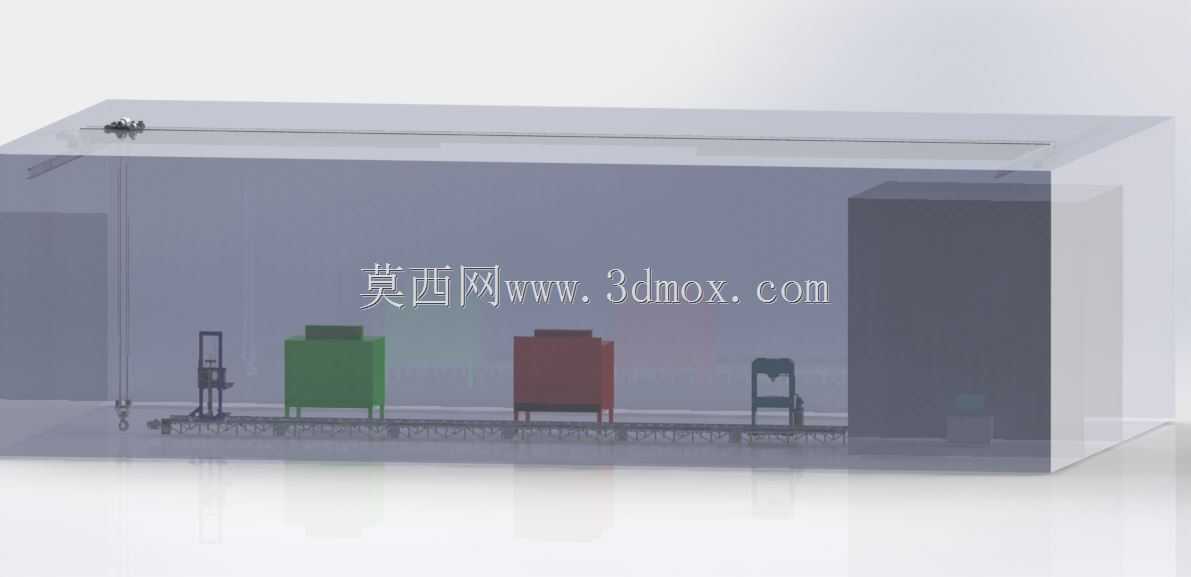

　　这套热压作业系统的三维结构，主要面向复合材料层压、五金件热铆接、塑胶壳体热熔贴合这类需要恒定温度与压力配合的加工场景，在消费电子组装、汽车内饰件成型、板材复合加工的车间产线中都有广泛适配空间。整套系统采用模块化排布思路，沿物料输送方向拆分出上料定位、加热预温、压合保压、冷却定型、下料转运五个独立工位，各工位之间通过同步带输送线衔接，输送线的辊道间距、侧边导向条的可调范围，都预留了适配不同尺寸工件的调整余量，无需大规模改动机架结构就能兼容多规格产品的生产需求。

　　从功能实现逻辑来看，加热工位采用分区控温结构，上下加热模头的温度差控制在±2℃范围内，模头表面做了平整度处理，避免局部压力不均导致的工件贴合缺陷；压合工位的压力输出采用气液增压结构，压力行程设置了硬限位保护，防止过压损坏工件或模头，保压时长可根据不同材料的工艺要求做参数匹配，保压过程中模头的位置精度控制在0.1mm以内，保证压合深度的一致性。

　　设计过程中优先考虑了现场安装与后期维护的便利性，整套设备的底部机架采用标准方管焊接结构，机架底部预留了调节脚杯安装位，可适应车间地面±15mm的高度差，设备整体的外接气路、电路接口都集中布置在机架侧方的走线槽内，现场安装时只需对接主气源与主电源即可完成调试，无需复杂的管线排布。设备的操作侧预留了足够的维护空间，加热模头、压合缸体等易损部件都采用快拆式连接结构，更换配件时无需拆解整体机架，能有效缩短设备停机维护的时间。

　　外形尺寸方面，整套系统的总长控制在六米范围内，宽度不超过一米八，整体高度控制在两米二以内，适配大部分标准工业厂房的层高与产线排布空间，设备侧边的安全防护栏采用可拆卸式设计，调试阶段可临时拆除防护栏方便参数调整，正常生产时安装防护栏可避免操作人员误入作业区域引发安全风险。输送线的高度设置在八百五十毫米，匹配大部分车间作业人员的操作高度，上料工位额外设置了定位挡块，工件放置后可自动对齐输送线中心，减少人工对位的误差，保证后续工位的加工精度。
