工业级C型螺旋压紧夹持工装结构

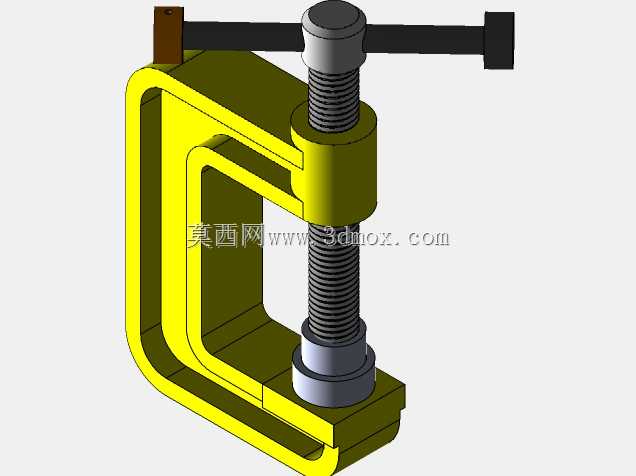

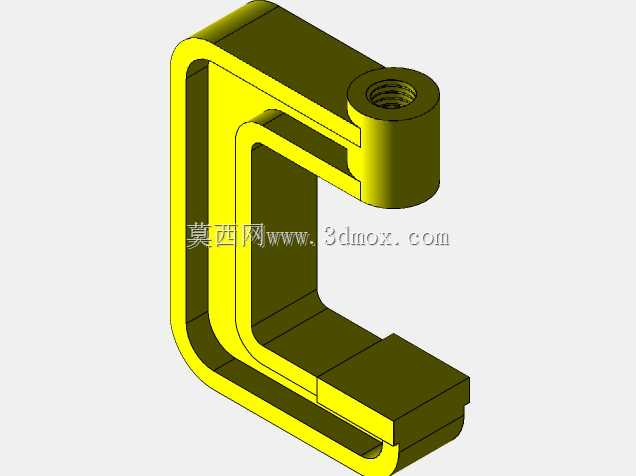

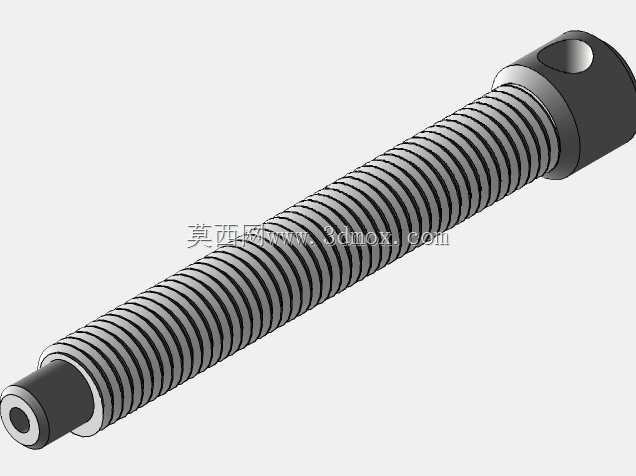

　　这类C型螺旋压紧件是车间装配、工件固定、临时装夹场景里的基础工装，区别于快速夹钳的大行程快夹特性，它的夹紧力输出更线性可控，螺杆的梯形螺纹传动副可以在旋进过程中持续输出稳定压力，不会因为工件受加工振动出现松脱移位，在钣金焊接定位、木料粘接施压、小型零件铣削辅助固定、管路对接临时紧固等场景都有高频应用。整体采用C型开口的框架式结构，框架主体为一体式弯折成型的刚性架体，开口深度与开口高度决定了它可容纳的工件最大边界，架体的受力截面经过等强度优化，在螺杆施加最大顶紧力时，架体开口端的变形量控制在工装使用允许的范围内，不会因为长期受力出现开口外张的塑性变形。顶部的螺杆组件采用大直径梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，

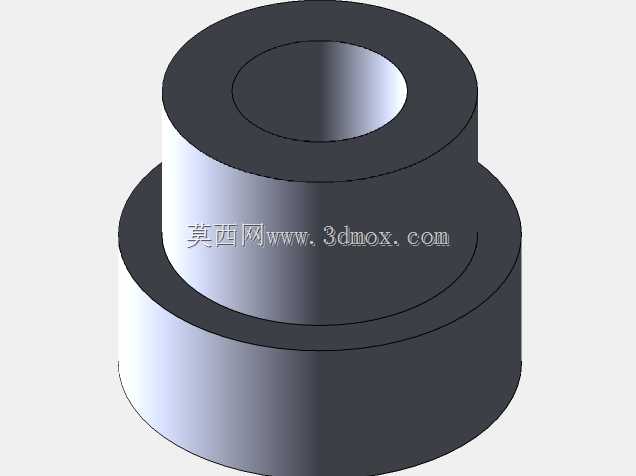

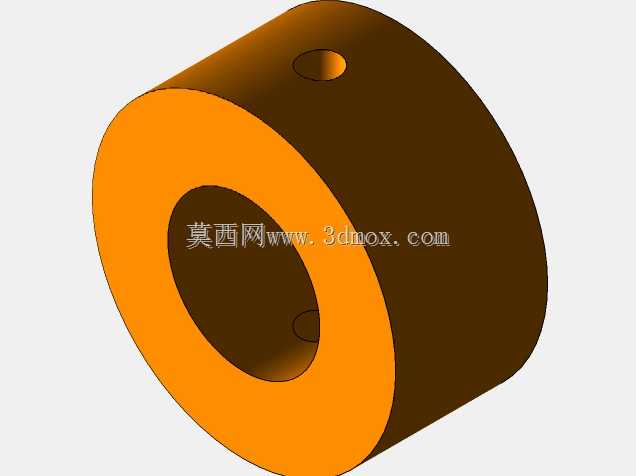

　　耐磨性能更好，适合反复旋拧的工装使用场景，螺杆顶端配置了贯穿式的加力杆，不需要额外配套扳手，直接穿入杆体就可以施加更大的旋拧力矩，获得足够的夹紧力，螺杆底端配置了可转动的压头，压头与螺杆端面为活动连接，在旋紧过程中压头不会随螺杆同步转动，避免压合面刮伤工件表面，同时压头的平面接触设计可以增大与工件的接触面积，降低单位面积压强，防止软质工件被压出凹痕。设计时首先要核算架体的抗弯截面模量，根据额定夹紧力计算架体危险截面的弯曲应力，确保应力值低于材料的许用应力，同时要匹配螺杆的螺纹参数，螺杆的导程选择要兼顾旋进效率与自锁性能，导程过小会导致夹紧行程调整效率太低，导程过大则会失去螺纹自锁特性，受振动后容易回松。

　　压头与架体底座的夹持面都做了平面度处理，保证夹持时两工作面平行，避免工件受夹出现翘起偏移，加力杆的长度经过力矩换算，在人手正常施力的情况下就可以达到额定的夹紧力，不需要过度施力造成螺杆或架体过载损坏。这类夹持件没有复杂的传动结构，整体可靠性高，维护成本低，除了生产车间的工装应用，在设备维修、户外装配、家装施工等场景也可以作为通用紧固工具使用，不同的开口尺寸对应不同的工件夹持范围，选型时需要根据待夹持工件的最大厚度、所需夹紧力大小匹配对应规格的产品，安装使用时不需要额外固定基础，直接将C型开口跨在工件与支撑基座上，旋动螺杆压紧即可完成固定，拆卸时反向旋松螺杆就能快速取下，使用灵活性极强。
