往复运动机构用十字头连接结构

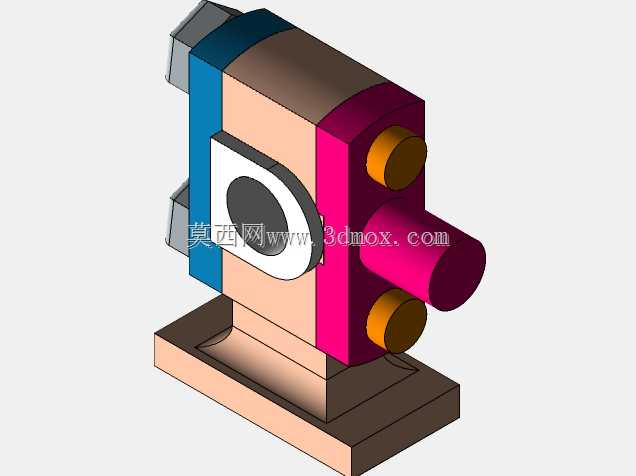

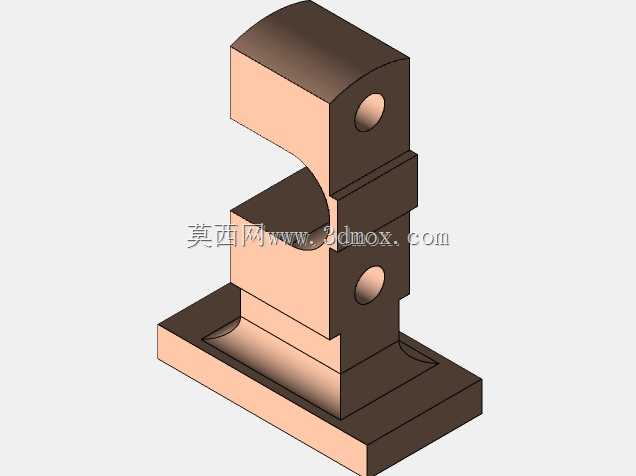

　　该十字头结构主要应用于需要将旋转运动转换为直线往复运动的动力传递场景，常见于往复式压缩机、柱塞泵、小型内燃机以及部分冲压类执行机构的动力端，承担着连接侧向连杆与直线运动活塞杆的核心作用，能够将连杆传递的斜向作用力分解为沿活塞杆轴线方向的直线推力，同时抵消连杆摆动产生的侧向分力，避免活塞杆承受径向弯矩导致密封件偏磨、杆体弯曲变形等故障。从结构设计来看，主体采用箱式承力结构，底部设置一体化安装基座，基座底面为平整安装面，可通过螺栓紧固在设备机身的十字头滑道安装位上，基座与主体承力段之间设置过渡加强筋，能够承受往复运动过程中频繁变向的冲击载荷，避免应力集中导致的结构开裂。主体侧面设置连杆连接销孔位，对应图中洋红色侧的圆柱凸台结构，

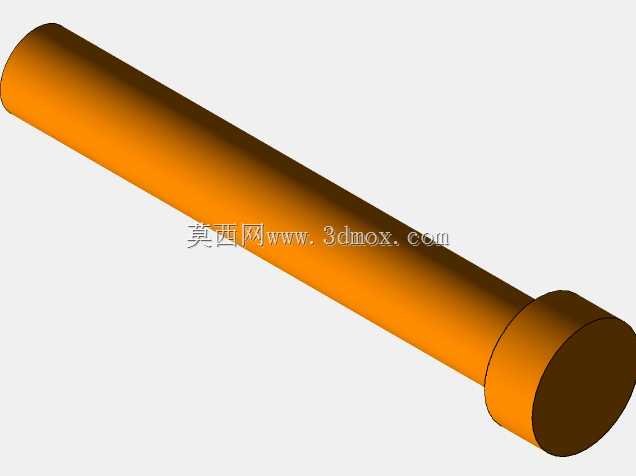

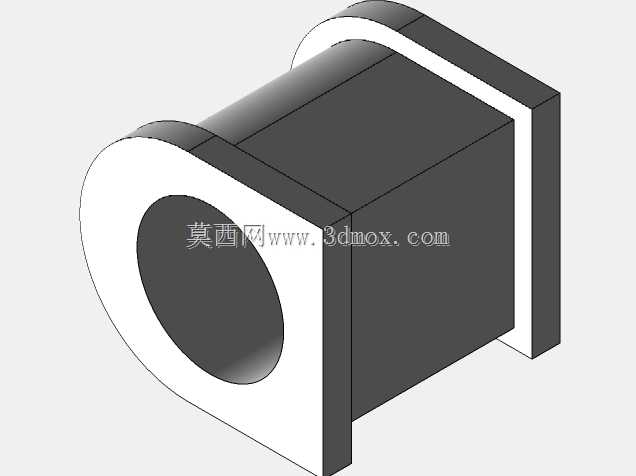

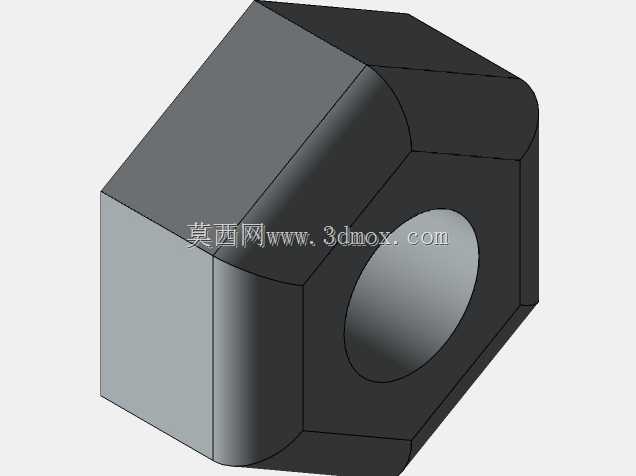

　　销孔与连杆小头端通过十字头销实现铰接，销孔周边做加厚凸台处理，提升铰接部位的挤压强度，适配不同直径的连杆销选配需求；正面设置活塞杆连接座，对应图中白色环形区域，可通过螺纹连接或者法兰锁紧的方式与活塞杆端部固定，连接座端面加工有定位止口，保证活塞杆与十字头主体的同轴度，降低运动过程中的径向跳动量。主体背部设置对称的导向翼结构，对应图中蓝色侧的上下凸块，导向翼与设备机身的十字头滑道面配合，运动过程中沿滑道做直线往复滑动，导向翼表面预留有润滑槽加工位置，可储存润滑脂降低滑动摩擦阻力，同时导向翼的跨度经过匹配设计，能够平衡连杆摆动带来的侧向倾覆力矩，保证十字头全程运动平稳无卡滞。设计过程中重点校核了铰接部位的接触应力、

　　基座安装面的连接强度以及往复运动的惯性力匹配，整体结构的外形尺寸适配中小型往复动力设备的安装空间，安装边界预留足够的螺栓操作空间，不需要额外拆卸周边部件即可完成十字头的拆装维护，各连接部位的尺寸公差按照IT7级精度设计，既保证装配互换性，又避免间隙过大导致运动过程中产生冲击异响。
