单缸内燃机曲轴三维结构设计

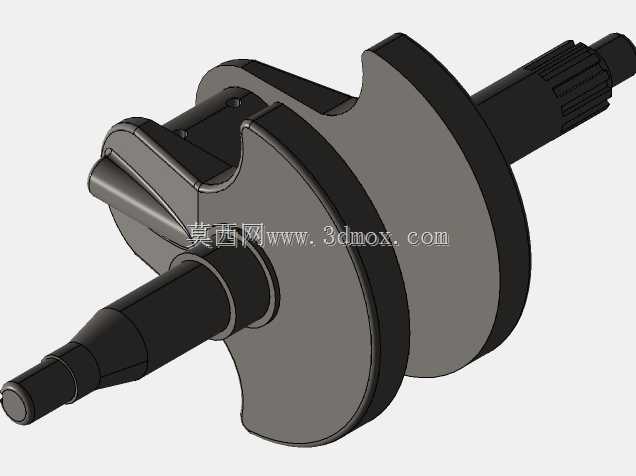

　　曲轴作为内燃机动力转换的核心承载部件，其结构合理性直接决定整套动力单元的运行可靠性与动力输出效率，在小型通用汽油机、摩托车动力、园林机械动力等单缸动力场景中，这类双平衡块结构的曲轴应用覆盖度极高。从实际装机场景来看，该曲轴承担着将活塞往复直线运动转化为旋转扭矩的核心作用，一端锥面结构用于安装飞轮或动力输出带轮，通过锥面配合的自锁特性传递大扭矩，避免高速运转下的连接松脱；另一端花键结构则用于驱动配气机构、机油泵等附属部件，花键的齿形参数经过匹配设计，可保证配气相位的传动精度，避免气门开闭时序偏差导致的动力损失或撞缸故障。设计阶段首先需要确定曲柄半径，这一参数直接关联活塞的行程长度，与气缸排量、压缩比参数直接匹配，

　　两个扇形平衡块的偏心质量经过精确计算，用于抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运转时的振动幅值，平衡块的外圆轮廓需要避让曲轴箱内壁的运动边界，保证运转全程无运动干涉。主轴颈与连杆轴颈的同轴度、圆柱度公差需要控制在微米级，轴颈表面的圆角过渡是应力集中防控的核心位置，设计时采用大圆角平滑过渡，避免交变载荷下的疲劳断裂风险，轴颈表面预留的磨削加工余量可满足后续热处理后的精加工要求，保证与轴瓦的配合间隙处于合理区间，形成稳定的润滑油膜。安装边界方面，两端主轴颈的直径尺寸与曲轴箱主轴承孔、轴承座的尺寸完全匹配，轴向定位台阶的位置尺寸经过校核，可控制曲轴的轴向窜动量在允许范围内，避免运转过程中出现轴向窜动导致的齿轮偏磨、

　　密封件偏磨泄漏问题。花键端的伸出长度需要匹配端盖、密封件、传动齿轮的安装空间，锥面端的锥度、键槽尺寸与飞轮的安装锥孔完全适配，保证装配后飞轮的端面跳动量符合要求，避免高速旋转时的动平衡超标。这类曲轴的结构设计需要同步考虑铸造、机加工的工艺可行性，平衡块的扇形结构在满足配重需求的同时，尽可能减少不必要的材料冗余，兼顾轻量化与结构强度，油道孔的走向设计需要保证连杆轴颈在各个转角位置都能获得充足的润滑油供给，避免轴瓦干磨烧蚀。
