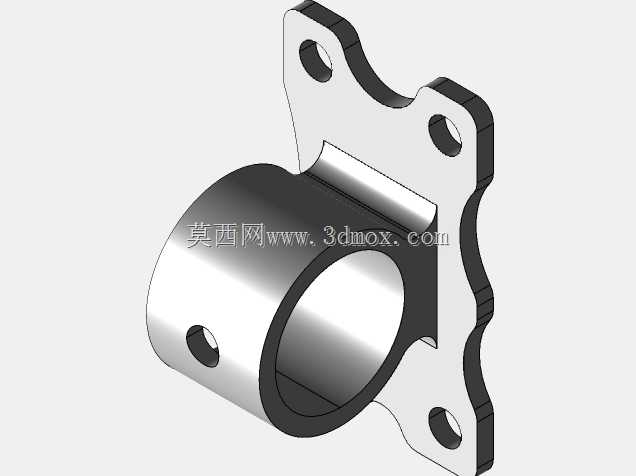

带安装法兰的筒型三轴加工结构件

　　这类带异形安装法兰的筒型结构件，常见于工业传感检测、小型执行机构的安装支撑场景，核心作用是为穿装在筒腔内部的检测元件、导杆类部件提供稳定的定位基准，同时通过法兰端的安装结构完成与设备基体的刚性连接，避免设备运行过程中出现部件偏移、振动松脱的问题。从结构设计逻辑来看，主体采用等径圆筒构型，筒壁预留的径向小孔主要用于锁紧穿装在筒内的部件，可通过紧定螺钉实现轴向与周向的双向定位，防止内部元件在设备启停、工况振动时发生窜动，保证检测或传动的位置精度。法兰端没有采用常规的圆形整周法兰设计，而是根据实际安装点位的分布做了异形轮廓裁切，三个带安装孔的耳板沿筒体外周非均匀分布，这种设计一方面能匹配设备基体上已有的螺柱点位，

　　不需要额外改动基体的安装布局，另一方面可以大幅削减法兰部分的冗余材料，在保证连接刚性的前提下降低零件整体重量，对于有轻量化要求的机载、移动设备场景适配性更好。从安装边界来看，圆筒的内径尺寸根据穿装部件的外径做了公差匹配，一般采用H7级间隙配合，既保证部件可以顺利穿入，又不会因为配合间隙过大导致定位偏差；法兰耳板上的安装孔为光孔设计，可适配M4-M6规格的连接螺栓，孔位的位置度公差控制在0.1mm以内，保证安装时三个点位可以同时对齐基体螺孔，不会出现别劲、安装应力过大的问题。筒体外壁与法兰端面的垂直度公差控制在0.05mm以内，保证安装后筒体轴线与设备安装面垂直，避免内部穿装的元件出现倾斜，影响检测精度或传动同轴度。

　　零件的加工采用三轴铣削工艺即可完成全工序加工，圆筒部分可预先采用车削完成内外圆的粗精加工，之后通过工装夹持筒体，在三轴铣床上完成法兰轮廓、安装孔、径向锁紧孔的加工，不需要多轴设备转位，加工成本可控，适合中小批量的生产场景。在实际工况适配中，法兰与筒体衔接的位置做了圆角过渡处理，避免应力集中导致的零件断裂，尤其是在设备存在持续振动的工况下，圆角过渡可以有效分散衔接处的应力，提升零件的疲劳寿命。耳板的厚度根据安装受力情况做了匹配，三个耳板的厚度一致，安装时配合平垫可以分散螺栓的压紧力，避免耳板被压溃变形。
