航空设备用剑柄状三轴加工结构件

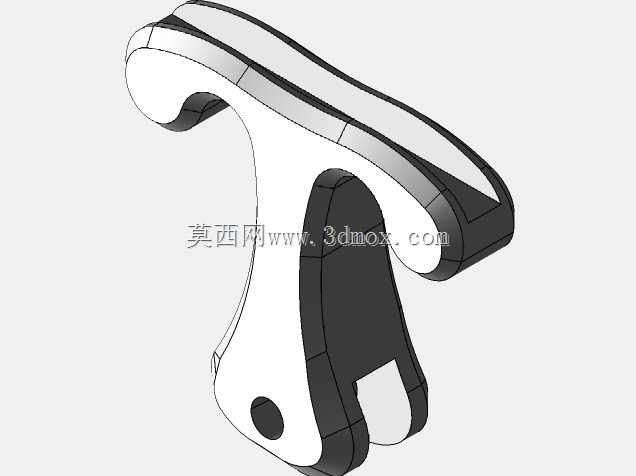

　　该结构件属于航空航天领域机载设备配套的承力连接件，主要应用于飞行器操纵系统的传动链路末端，承担操纵力传递、部件定位锁紧的核心功能，在飞行器地面检修、飞行姿态调整过程中，可将操纵端的输入力矩稳定传递至对应执行机构，避免传动过程中出现应力集中导致的结构失效。从设计思路来看，整体采用流线型剑柄式构型，并非出于外观考量，而是充分适配航空设备紧凑的安装空间，曲面过渡区域全部采用大圆角顺滑衔接，在三轴加工中心可实现一次装夹完成大部分型面加工，减少二次装夹带来的形位公差累积，同时降低加工过程中刀具的切削冲击，延长硬质合金刀具的使用寿命。结构下部设置的圆形通孔为销轴安装位，孔径公差严格按照航空连接件配合标准设计，可与对应规格的销轴实现间隙配合，

　　保证铰接转动过程中无卡滞、无旷量；下部的开槽结构为锁紧卡位，装配时可快速卡入对应基座的卡槽内，减少装配时的紧固件使用数量，降低整机重量。安装边界方面，整体轮廓的最大外廓尺寸适配操纵机构周边的预留空间，曲面部分的最小壁厚经过受力仿真校核，可承受额定操纵力下的弯曲、扭转复合载荷，不会出现塑性变形；上部的弧形握持面经过人机工程优化，在地面维护人员手动操作时，可贴合手部施力角度，减少操作时的滑脱风险。加工层面，该零件的型面拆分充分考虑三轴加工的工艺可达性，无倒扣、深腔等需要五轴设备才能加工的特征，普通立式三轴加工中心即可完成全部铣削工序，后续仅需进行去毛刺、表面阳极氧化处理即可满足航空零件的表面防腐、硬度要求，

　　适合小批量试制阶段的快速加工验证。实际装配场景中，该零件可直接替换同类型的机加结构件，无需修改周边配套部件的安装尺寸，能够缩短航空设备试制阶段的零件迭代周期，在操纵系统的台架耐久测试中，该构型的零件可承受上万次往复操纵循环，无明显磨损、变形问题，完全满足航空设备的使用寿命要求。
