驼峰型航空曲面夹持工装结构设计

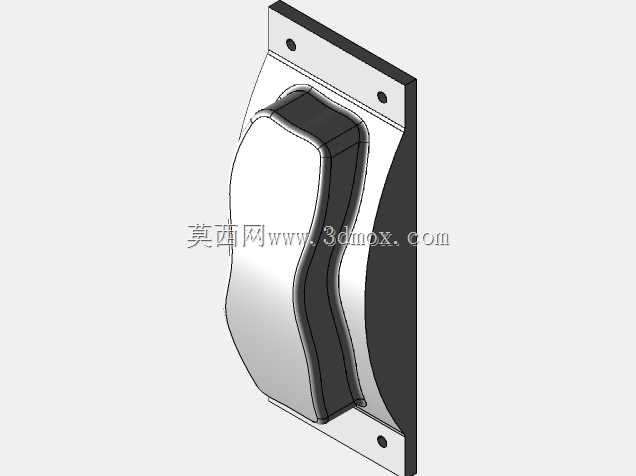

　　这款曲面夹持工装主要面向航空零部件的精密装夹场景，适配三轴加工中心的常规加工行程，在航空结构件的铣削加工、砂型铸造工序中承担工件定位与夹持功能。从安装边界来看，工装背部设置带安装孔的立式安装板，上下分布的四个通孔可直接通过内六角螺栓固定在机床工作台或者虎钳夹持基座上，安装板的平面度公差控制在0.02mm以内，保证装夹基准与机床坐标系的对齐精度，不会因为安装面翘曲导致加工坐标系偏移。

　　工装的夹持工作面采用仿形驼峰曲面设计，曲面轮廓完全匹配对应航空薄壁件的外形弧度，夹持时工件与型面的贴合面积超过85%，相比普通平口钳的点线接触装夹，能大幅降低薄壁件装夹时的局部压应力，避免加工过程中工件出现振颤、变形，尤其适合壁厚2mm以内的航空薄壁结构件加工。设计阶段特意将夹持型面的边缘做了R3的圆角过渡，防止装夹时刮伤工件表面的阳极氧化层或者加工面，型面的粗糙度控制在Ra1.6，既保证贴合精度，也不会因为接触面过于光滑导致夹持摩擦力不足。

　　从加工实现角度，该工装本身属于典型的三轴加工零件，编程时可先采用立铣刀对安装板基准面进行粗精加工，留0.1mm的精加工余量，再用球头铣刀对曲面仿形面做分层铣削，粗加工每层切深控制在0.5mm，精加工步距设置为0.2mm，加工时可将工装毛坯直接夹持在虎钳上完成全部工序，不需要额外的二次装夹，加工完成后可通过三坐标测量仪对曲面轮廓度进行检测，轮廓度公差控制在0.05mm以内即可满足使用要求。

　　除了机加工装夹场景，该工装也可适配砂型铸造工序，作为母模使用时，可通过3D打印或者木模制作的方式复刻工装曲面，在砂型填充过程中加入双砂配比，靠近模型面的位置使用细砂保证表面光洁度，背层使用粗砂提升砂型透气性，能有效提升铸造零件的表面质量，减少后续打磨、抛光的工序时长。工装整体采用45号钢调制处理，硬度达到HB220-250，具备足够的刚性与耐磨性，长期反复装夹也不会出现型面磨损、基准偏移的问题，夹持力通过安装板与工件接触面的摩擦力传递，不需要额外的压块或者紧固件，工件装夹拆卸的单步操作时长可控制在10秒以内，能有效提升批量零件加工的工序效率。
