航空航天用L型转接支撑支架结构

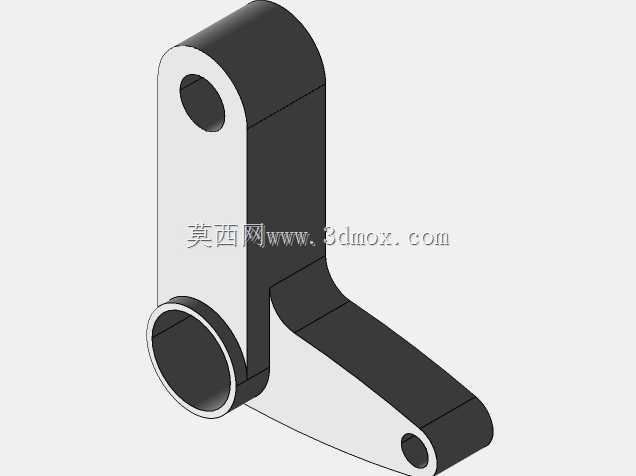

　　这类L型转接支撑支架，常见于航空航天机载设备的舱内安装场景，主要承担两个垂直方向的载荷传递与部件定位功能，在机载传感单元、小型作动模块的安装链路中，能够抵消设备运行过程中产生的径向与轴向复合载荷，避免安装点位出现应力集中导致的连接失效。从结构设计逻辑来看，该支架采用一体化弯折成型的结构思路，两个垂直臂分别设置了同轴度要求较高的安装孔位，长臂端的单孔用于与固定基座端的销轴配合，短臂端的筒状安装位用于承接外接功能部件，孔位边缘均做了倒角处理，既能够在装配过程中起到导向作用，也能消除锐边应力集中点，提升支架的交变载荷耐受能力。在实际加工场景中，这类结构常作为三轴加工的练习载体，加工过程中需要重点保证两个垂直安装孔的轴线垂直度公差，

　　以及安装端面的平面度要求，若垂直度超差，会导致装配后外接部件出现卡滞、运行阻力过大的问题，严重时甚至会在机载振动环境下出现连接松脱。从安装边界来看，支架长臂的长度决定了外接部件与基座的垂直间距，短臂的延伸长度则限定了部件在水平方向的安装空间，两个安装孔的孔径尺寸需要与配套销轴、衬套的尺寸做公差匹配，通常采用基孔制配合，既保证装配便利性，也能控制连接间隙在合理范围内，避免振动工况下的冲击磨损。支架的壁厚设计经过载荷校核，在满足轻量化要求的航空航天应用场景下，既不会因壁厚过薄导致结构刚性不足，也不会因冗余材料过多增加整体重量，弯折处采用圆弧过渡结构，能够分散弯折区域的应力，避免长期受载后出现疲劳裂纹。在实际装机应用中，这类支架还会配合防松垫片、锁紧螺母使用，安装时需要保证两个配合面的贴合度，避免出现单侧贴合导致的受力不均，日常维护过程中也需要重点检查弯折区域、孔位边缘是否出现磨损或裂纹，及时更换失效件以保障设备运行稳定性。
