家用三叶排气扇曲面结构设计

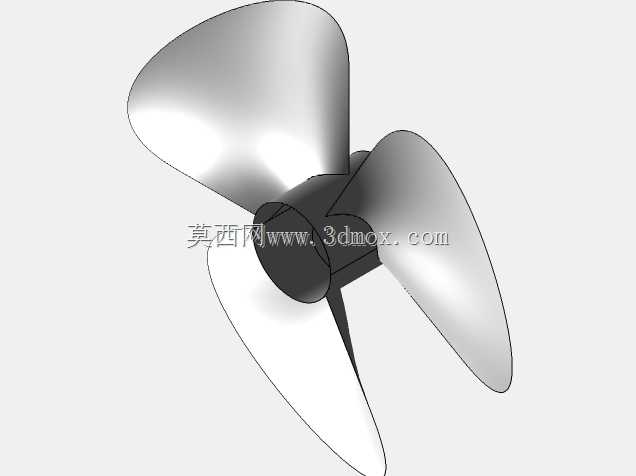

　　日常厨卫空间的通风换气场景中，这类三叶曲面扇叶是排气扇的核心做功部件，区别于普通平面扇叶的结构，曲面构型的扇叶在运行时能更高效地切割空气，在相同转速下获得更大的排风量，同时降低气流通过扇叶时产生的紊流噪音，适配家庭场景对低噪运行的实际需求。从结构设计逻辑来看，该模型为扇叶的表面曲面构型，未做实体加厚处理，留给设计人员足够的调整空间，可根据不同机型的壳体厚度、电机输出轴的安装尺寸，匹配对应的壁厚参数，也可根据实际风量需求对扇叶整体做比例缩放，适配不同功率等级的排气扇产品。扇叶的安装基准为中心的轮毂区域，该区域的内孔尺寸需要匹配对应电机的输出轴径，轮毂的轴向长度需要结合电机端盖的安装间隙做调整，确保扇叶安装后不会与壳体、

　　防护网产生运动干涉。三个扇叶沿轮毂周向呈120度均匀分布，每个扇叶的曲面扭转角从根部到叶尖呈渐变过渡，根部的扭转角度更大，用于承接轮毂传递的扭矩，叶尖位置的扭转角度平缓，减少叶尖处的气流涡流损失，这种渐变曲面的设计需要兼顾气动效率与结构强度，扇叶根部与轮毂的衔接位置做了顺滑的圆角过渡，避免长期运行时应力集中导致的扇叶断裂问题。在实际应用中，这类扇叶多采用ABS工程塑料注塑成型，曲面的顺滑度直接影响成型后的脱模难度与成品的动平衡表现，建模时保证曲面的G2连续，能减少注塑后的表面打磨工作量，同时降低扇叶高速旋转时的不平衡量，减少整机运行的振动。设计过程中需要注意扇叶的旋转外径与排气扇壳体的内圈预留足够的安全间隙，

　　一般间隙值控制在5-8mm，既避免扇叶旋转时碰擦壳体内壁，也不会因为间隙过大导致气流回流损失。扇叶的曲面弧度设计还需要考虑防积灰需求，顺滑无凹陷的曲面能减少油烟、灰尘在扇叶表面的附着，降低日常清洁的难度，适配厨卫这类多油烟、多浮尘的使用场景。针对不同的安装场景，比如橱窗式排气扇、吊顶式排气扇，可在该曲面模型的基础上调整扇叶的弦长与扭转角，匹配不同的风压需求，比如高层住宅的厨卫排风需要克服公共烟道的背压，可适当加大叶尖的扭转角度提升出口风压，而普通明窗安装的排气扇则可侧重大风量低转速的参数匹配，降低运行噪音。
