90度转弯圆辊输送线结构设计

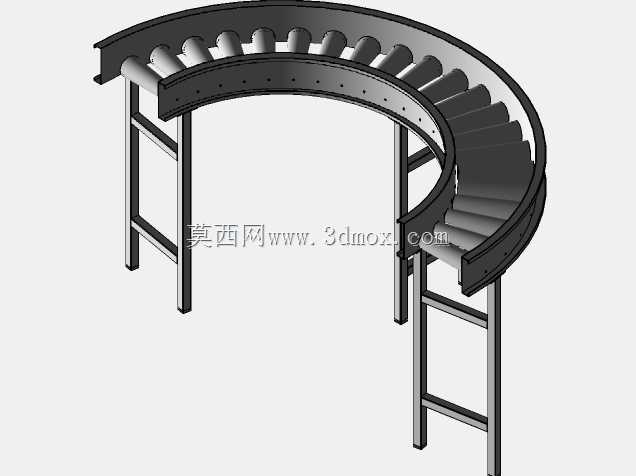

　　这款转弯圆辊输送结构，主要适配生产车间内部、仓储分拣区域的直角转向物料输送需求，解决直线输送线无法完成转角过渡的场景痛点，常见于包装生产线、电商仓储分拣线、零部件加工流转线的布局衔接环节，可匹配不同宽度的主输送线完成90度转向的物料传递，避免人工转角搬运的效率损耗。设备整体采用框架式支撑结构，外侧护板为带安装孔的折弯钣金件，内侧对应设置弧形挡边，防止输送过程中物料从弯道侧方滑落，支撑腿采用方管焊接结构，腿底部预留安装调节孔位，可适配现场地面的不平整工况，通过调整地脚高度保证整体辊道面的水平度，避免物料在弯道处因倾斜出现卡滞、滑落问题。辊筒排布沿弯道弧形轨迹等距布置，每根辊筒的轴线均指向弯道圆心，

　　保证物料在转弯过程中能够沿弧线平稳行进，不会出现相对辊面的横向滑动，辊筒两端采用轴承座与侧护板连接，转动阻力小，可适配动力驱动或无动力重力输送两种工况，若搭配动力驱动可在辊筒端侧设置链轮或同步带轮，通过链传动或带传动实现所有辊筒的同步转动，输送速度可根据前端产线的节拍进行匹配调整。设计过程中重点考量了弯道的曲率半径与输送物料尺寸的匹配关系，内弯半径可根据现场布局需求调整，外弯半径对应匹配常用的标准输送线宽度，框架侧护板上预留的密集安装孔，可用于安装光电检测支架、导向护栏、挡停机构等附属配件，无需二次打孔加工，降低现场安装改造的工作量。整体结构的安装边界可根据产线布局灵活调整，支撑腿的横向连接杆采用螺栓连接方式，可在运输过程中拆分，

　　减少包装体积，现场组装时仅需通过标准紧固件即可完成整体拼接，不需要复杂的焊接工序。辊筒表面可根据输送物料的特性选择光面、包胶等不同形式，光面辊筒适用于硬质包装箱、金属工件的输送，包胶辊筒可增大摩擦力，适用于软质包装、易滑物料的转弯输送，避免物料在转弯过程中因离心力出现位置偏移。侧护板的高度可根据输送物料的堆高进行选配，保证较高物料在转弯时不会因离心力倾翻，整体结构无复杂异形加工件，所有零部件均为常规机械加工件，加工成本低，后期维护更换配件便捷，单根辊筒损坏时仅需拆卸两端轴承座的固定螺栓即可完成更换，不需要拆解整体框架，可大幅降低产线停机维护的时间成本。
