30吨双线圈轨道重载输送平车结构

　　这款重载轨道输送平车，主要面向冶金、线缆制造、大型电机生产等场景的重型卷材转运需求，针对单重15吨级的双线圈同车运输工况做了专属结构适配，解决厂内跨车间重型卷材转运时常规叉车承载力不足、普通平车无专用固定位易滚落的痛点。从结构设计逻辑来看，车体采用低台面箱型焊接框架，整体高度控制在适配常规卷材吊装作业的范围，既降低卷材吊装时的下落行程，减少吊装对位难度，也能控制整车重心高度，避免轨道行驶时的侧倾风险。走行轮组采用适配标准厂内钢轨的轮缘结构，轮组轴承座与车架采用螺栓连接加定位销的装配形式，方便后期维护更换轮组，驱动端轮组集成了传动连接法兰，可适配低压轨道供电、蓄电池供电等多种动力配置，无需大幅改动车架主体结构。

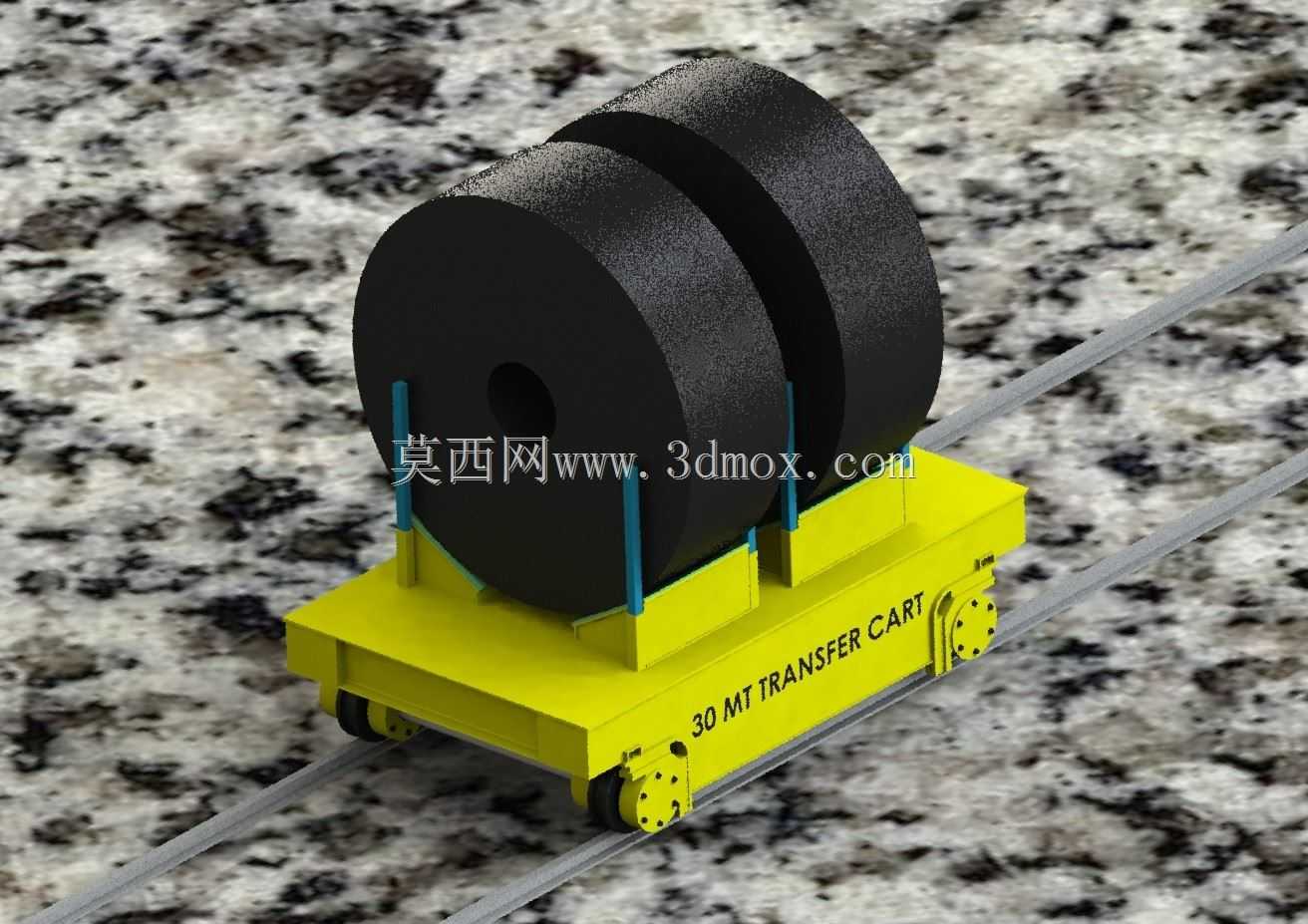

　　承载位的设计完全匹配大直径空心卷材的放置需求，每个卷材对应设置两组竖向挡柱，挡柱与车架采用插接式安装结构，可根据卷材的实际幅宽调整挡柱间距，挡柱外侧做圆弧过渡处理，避免剐蹭卷材外层的防护层，两个承载位之间预留了足够的操作间隙，方便现场作业人员穿引吊装绑带。车架侧面标注的30MT额定载荷，对应双线圈总重30吨的工况，车架主梁采用加厚型钢焊接，所有焊缝做连续满焊处理，关键受力位置加设加强筋板，经有限元校核，满载时车架最大变形量控制在允许范围内，不会出现永久形变。安装边界方面，整车宽度适配常规厂内输送轨道的轨距要求，走行轮的轮缘间隙符合轨道安装公差标准，两端设置的缓冲安装位可加装聚氨酯缓冲器，对接轨道端部的限位挡块时能有效吸收冲击。

　　不同于通用型平板输送车，这款设备的承载面没有做整面平板设计，而是在卷材支撑位置设置了适配卷材弧度的支撑座，支撑座表面可加装橡胶垫层，增大与卷材接触面的摩擦力，即使轨道存在小坡度或者启动制动时，卷材也不会发生滑移。在实际厂内应用中，这类输送车通常连接车间的卷材存放区、加工区、成品出库区，替代传统的重型叉车长距离转运作业，不仅单趟运载量翻倍，还能减少厂内叉车作业的安全隐患，轨道固定路线的行驶模式也更适合标准化生产车间的物流规划，避免无轨车辆行驶带来的通道占用、地面碾压破损等问题。建模过程中对所有装配间隙做了还原，比如轮组与车架的装配间隙、挡柱与插接套的配合间隙都按照实际加工公差设置，可直接用于结构校核、生产出图参考，也能作为厂内物流规划方案的可视化演示模型使用。
