连续式组合盘式热风干燥设备结构设计

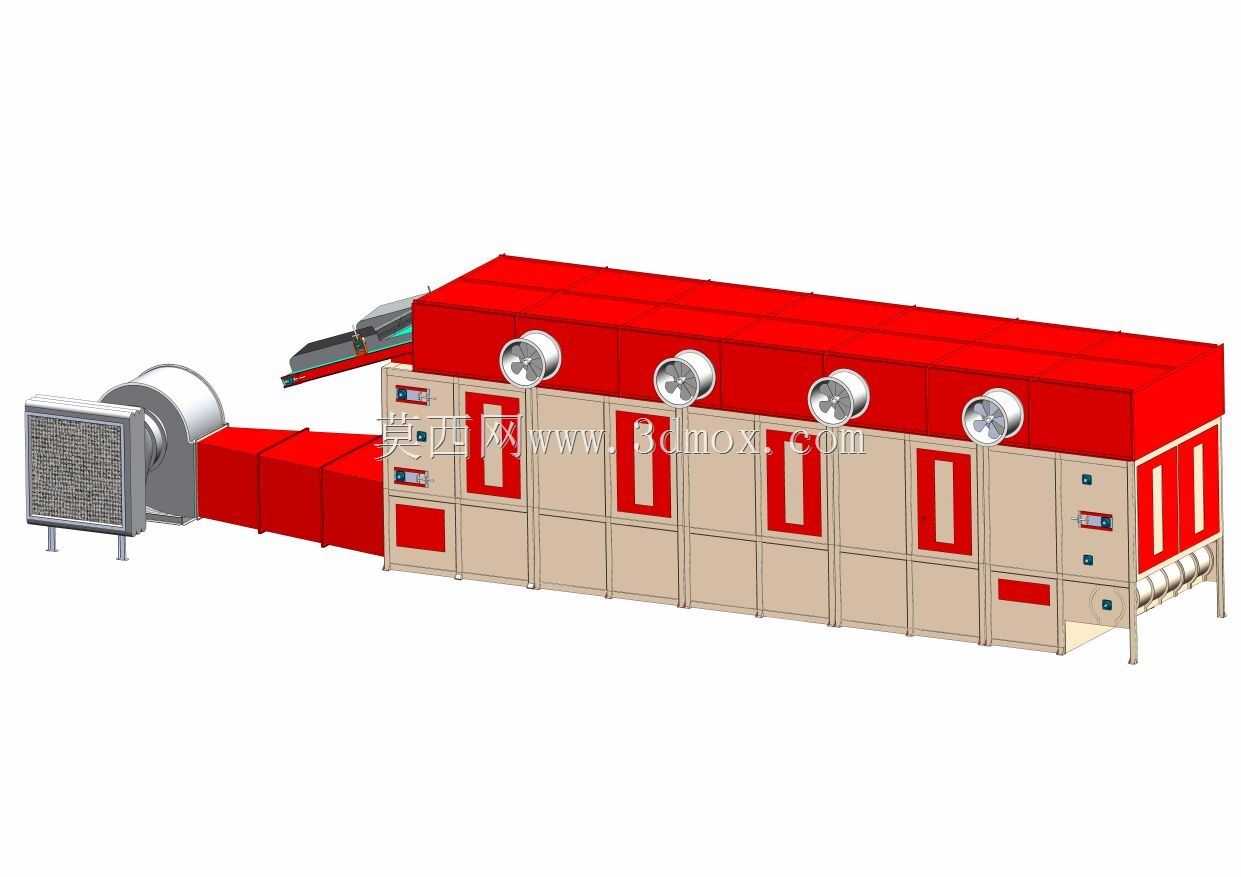

　　该设备为连续作业式多层盘式干燥装置，主要面向农产品深加工、食品加工、农副产物处理场景，可完成椰子粉、茶叶、脱水蔬菜、谷物类物料的批量干燥作业，适配生产线连续化生产节拍，无需批次式周转料筐，能对接上下游输送设备实现全流程自动化物料流转。从结构设计逻辑来看，设备采用分段式模块化布局，进料端设置匀料摊平机构，可将进入设备的湿物料均匀摊铺在每层输送网带/托盘上，避免物料堆积导致的干燥不均问题；主体干燥舱采用卧式长箱体结构，顶部沿长度方向均匀布置多组轴流排湿风机，可及时将舱内裹挟水分的湿热空气排出，侧面设置的热风循环风道可将加热后的洁净热风均匀送入各层干燥区间，保证舱内横向、纵向温差控制在合理区间，减少局部过烘或未干透的残次品率。

　　设备进料端配套独立的热风发生与送风单元，采用侧进风方式将过滤后的热空气送入舱内，避免直吹物料导致的轻质物料飞散问题；出料端设置缓冷段，可将完成干燥的物料降至适宜后续包装的温度，避免高温物料直接装袋产生结露返潮问题。从安装边界来看，设备整体为卧式长条形布局，进料端的送风单元向侧方延伸，需预留对应操作与检修空间，主体舱体底部采用可调式支撑脚，可适配车间地面平整度误差，安装时需保证主体舱体水平度偏差控制在允许范围内，避免网带/托盘运行出现跑偏问题；侧面设置多组检修门，可快速打开完成内部清洁、网带维护与残料清理，适配食品类生产场景的定期卫生清理要求。各层托盘采用镂空透气结构，可保证热风上下穿透物料层，提升干燥效率，驱动端采用变频调速结构，

　　可根据不同物料的含水率、干燥工艺要求调整网带运行速度，匹配不同物料的干燥时长需求，无需更换结构件即可适配多品类物料的生产切换。设备顶部的排湿风口可外接车间排湿管道，避免湿热空气直接排放在车间内导致环境湿度过高，整体结构无卫生死角，与物料接触的部位均采用光洁耐腐蚀材质，满足食品加工场景的卫生要求。
