CTC茶叶谷物加工用振动流化床干燥设备

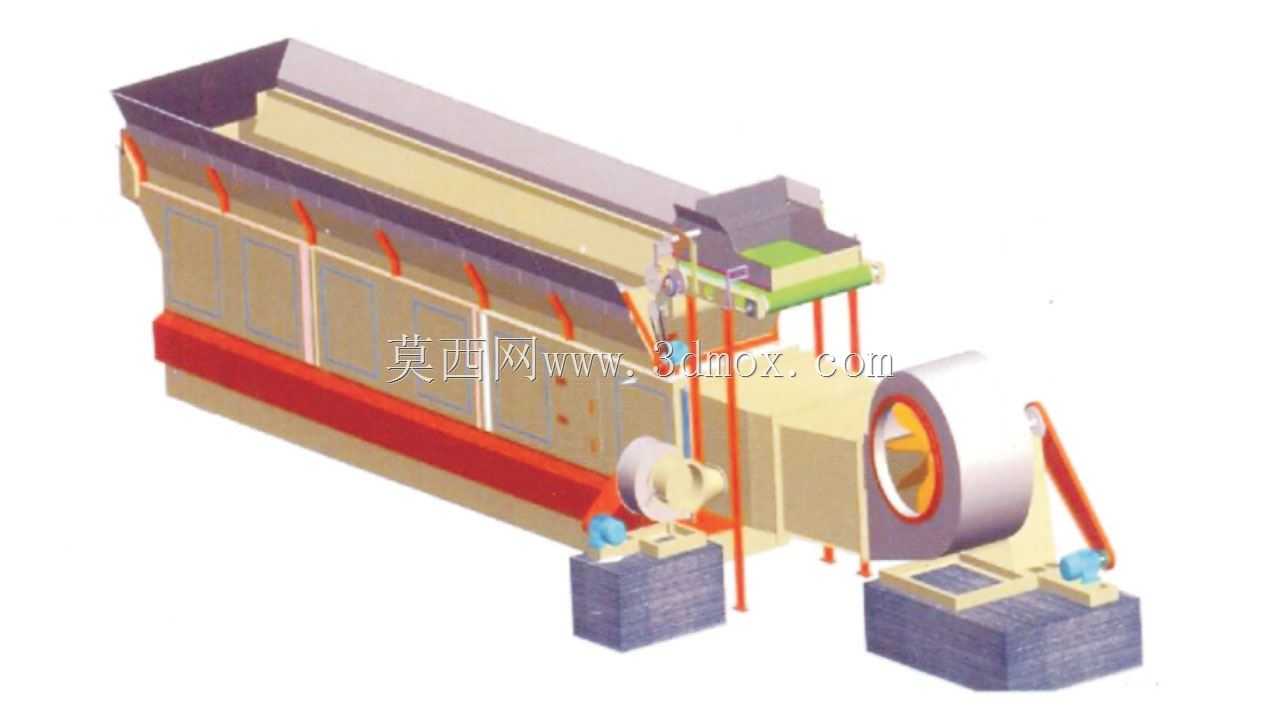

　　在农产品与食品加工的连续化生产场景中，散粒状物料的均匀干燥一直是影响成品品质的核心工序，这款振动流化床干燥设备的三维结构，完整还原了这类设备在产线中的实际布置形态。从结构布局来看，设备主体采用长槽型卧式床身设计，床身下部设置多组弹性支撑结构，配套两侧的振动激振单元，工作时可让床面物料在定向激振力作用下呈现流态化跳跃前进的状态，避免了静态烘干过程中物料堆积、局部过干或含水率不均的问题。设备进料端设置匀料布料结构，可将上游输送来的CTC茶叶、芝麻籽、可可粉等散粒物料均匀铺撒在流化床板上，床板下方设置分风室结构，可将热气流均匀向上输送，穿过物料层的同时带走物料蒸发的水汽，出料端设置可调高度的挡料结构，

　　可根据不同物料的烘干含水率要求调整物料在床内的停留时间。从安装边界来看，设备主体长度方向预留了振动位移的安全间隙，两侧激振电机的安装基座采用独立混凝土承重台设计，避免设备运行时的振动传递到周边配套输送设备，进风端配套的热风连接管道采用软连接结构，可抵消设备振动带来的管路位移，排风端设置扩口式沉降结构，可减少气流携带的细粉排出量。设计过程中重点考量了不同物料的流化特性差异，床板的开孔率、开孔角度以及振动参数的匹配都做了对应结构预留，针对可可粉这类易结块的细粉物料，床身前段设置了打散凸棱结构，可在物料跳跃前进过程中击碎结团物料，保证烘干均匀性；针对芝麻籽这类含油量较高的物料，床面风速设计做了梯度调整，避免风速过高将物料吹入排风系统造成损耗。设备两侧设置快开式检修门，可在停机后快速清理床板残留物料，适配食品加工行业定期清场的生产要求，底部的集灰槽结构可收集床面漏下的细粉与杂质，避免物料堆积在设备内部滋生微生物。
