食品加工用离心喷雾干燥成套设备

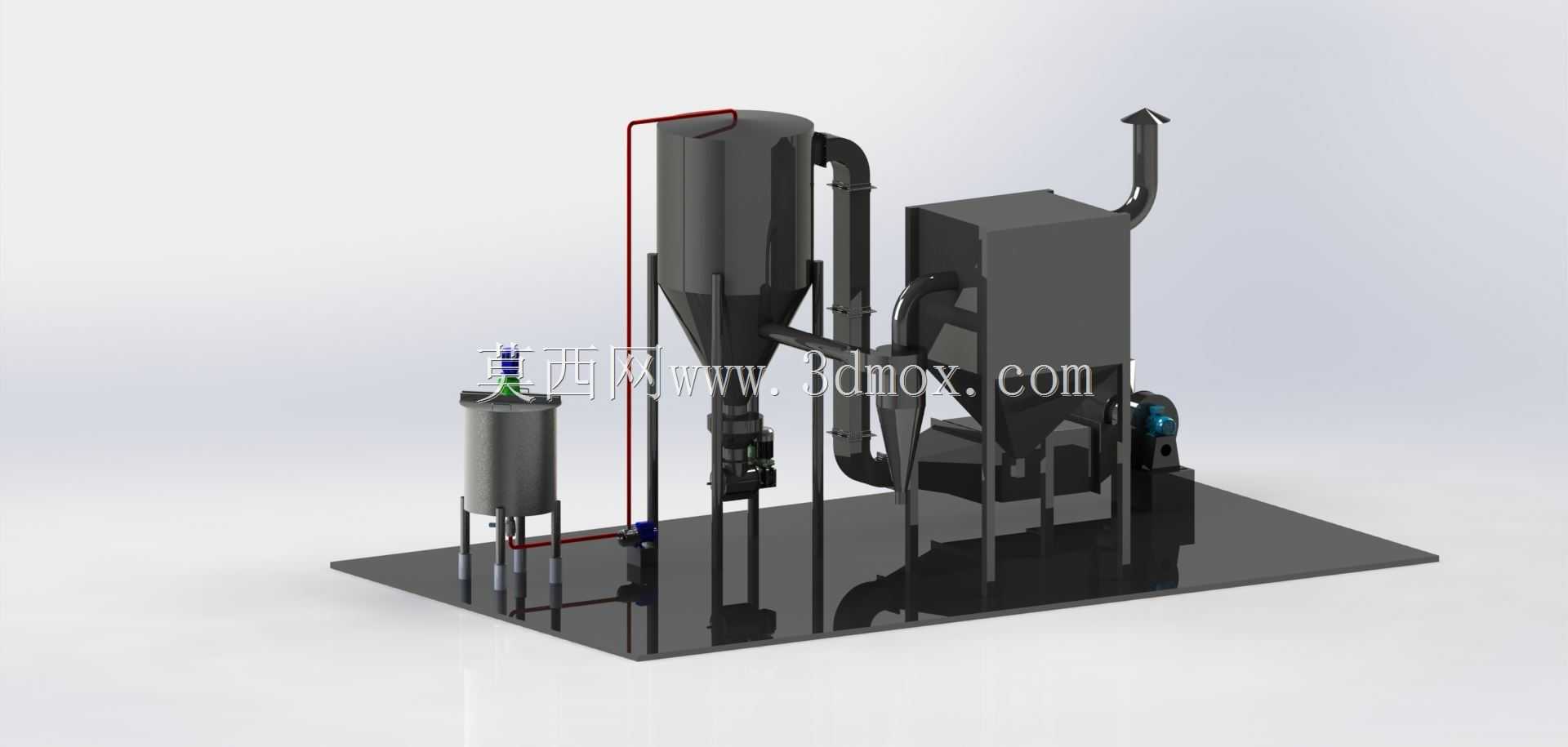

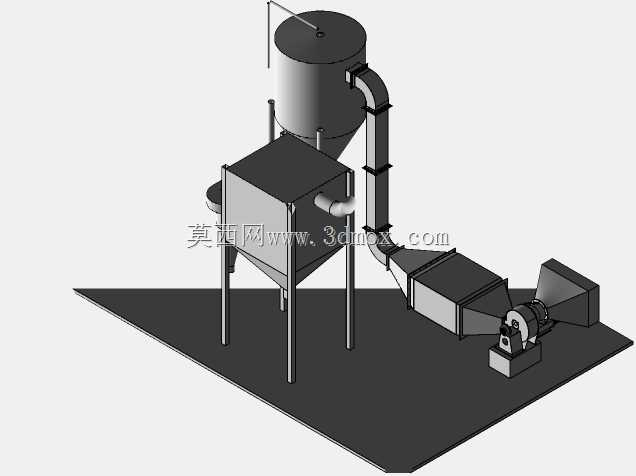

　　这套喷雾干燥设备的三维结构完整还原了食品加工领域粉体干燥工序的实际配置，整套装置集成在统一安装底座上，现场安装时仅需完成地脚固定、进料管路对接、热风源接入与排风管道连接即可投入使用，无需额外搭建分散的设备支架，能大幅缩减产线搭建的现场施工周期。从实际应用场景来看，该设备可适配牛奶、芒果浆、橙汁、葡萄汁、椰奶等多种热敏性液态物料的干燥作业，通过雾化装置将液态物料分散为微米级细雾滴，与通入的热风在干燥塔内完成瞬时热量交换与质量传递，水分在数秒内快速蒸发，最终得到含水率均匀的粉体成品，能最大程度保留物料原有的风味与营养成分，避免长时间高温加热导致的物料变质问题。

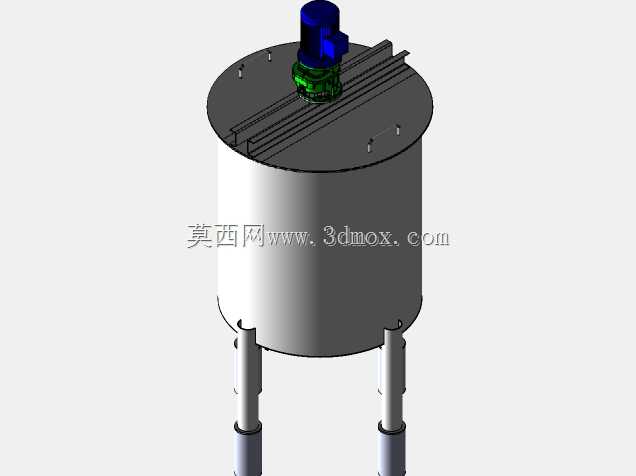

　　结构设计上，整套设备遵循流体输送的阻力最小原则排布管路：左侧的进料罐带有支腿支撑，罐体下部设置出料接口，通过管路连接至干燥塔的雾化器位置，进料管路上预留了流量调节与过滤组件的安装位，可根据不同物料的粘度特性调整进料压力，避免大颗粒杂质堵塞雾化喷嘴。中间的锥形干燥塔是核心干燥单元，锥角设计充分考虑粉体的自然滑落角度，干燥完成的粉体可沿锥壁自然下落至底部出料口，减少塔壁粘料的情况；塔体侧面连接的热风管道做了圆弧过渡处理，可降低热风输送过程中的压损，让进入塔内的热风分布更均匀，避免局部温度过高导致的物料焦糊。干燥塔旁侧配套的旋风分离与尾风处理单元，可将排风携带的细粉进行二次回收，提升物料的收得率，尾端的排风管带有防雨弯头，可直接对接室外排风通道，避免雨水倒灌进入设备内部。

　　从安装边界来看，整套设备的底座采用加厚钢板焊接成型，所有支腿与底座的连接位置都做了加强筋处理，可承受设备满负荷运行时的振动载荷，安装时需预留侧面的检修通道，方便操作人员定期检查雾化喷嘴的磨损情况、清理塔壁粘附的物料，同时要在进料罐、出料口、尾风处理单元旁预留操作空间，满足日常生产的取样、清洁、维护需求。设备的管路连接全部采用标准快装接口，拆卸清理时无需复杂工具，可适配食品加工领域频繁换产的清洁要求，所有与物料接触的结构面都做了圆弧过渡处理，不存在清洁死角，能满足食品生产的卫生规范要求。在建模过程中，各部件的装配关系完全按照实际设备的安装逻辑搭建，转动部件、密封位置的配合间隙都参考实际工程公差设置，可直接用于设备的装配干涉校验、产线布局模拟，也能作为同类干燥设备改型设计的结构参考。
