双瓣式物料抓取抓斗结构设计

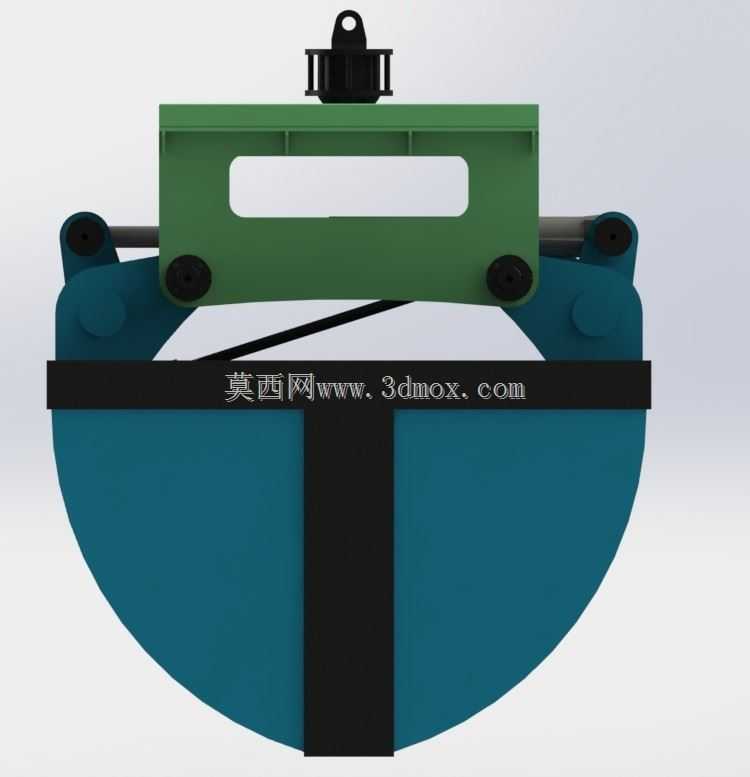

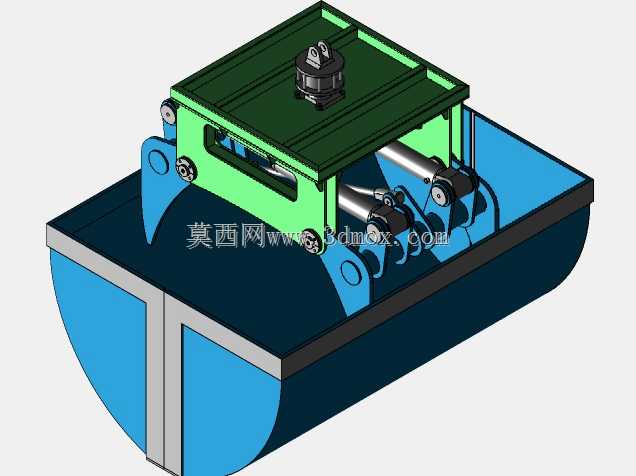

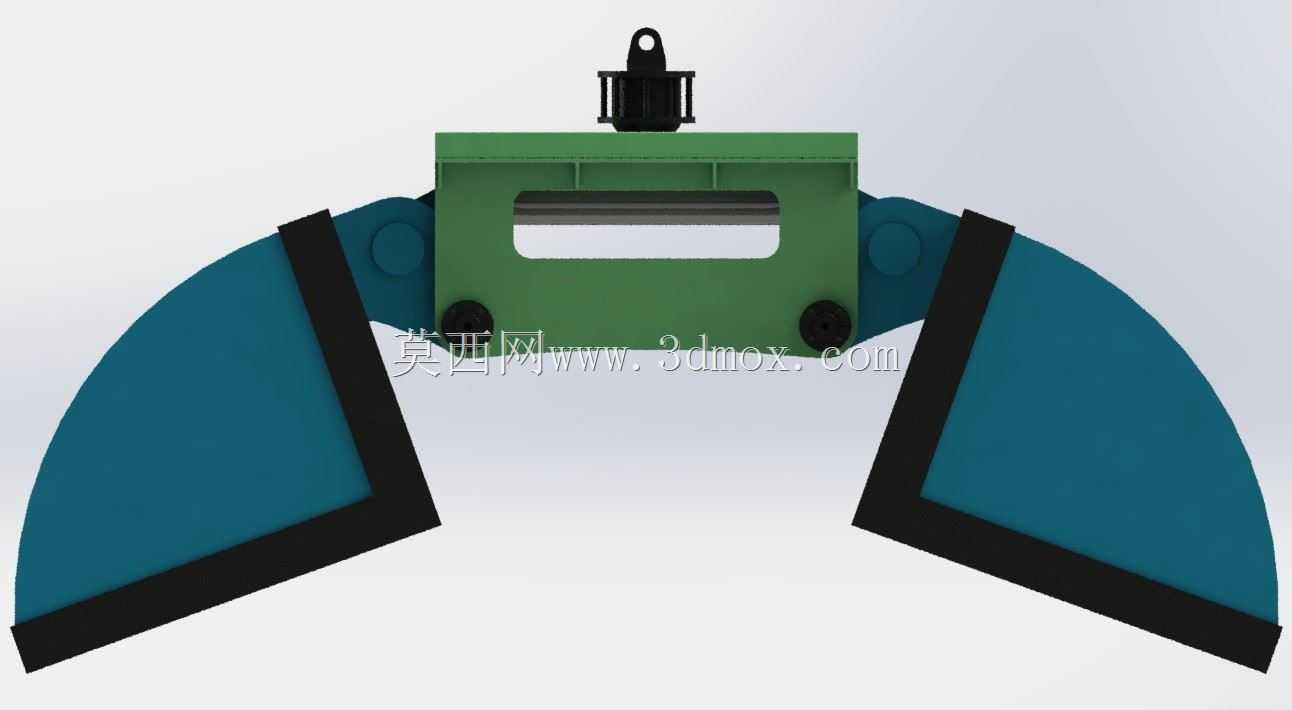

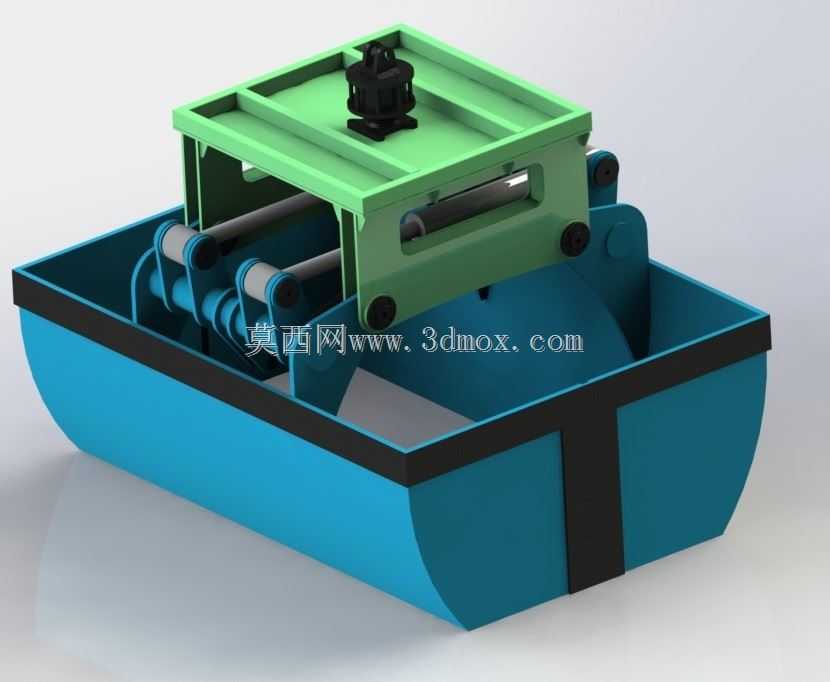

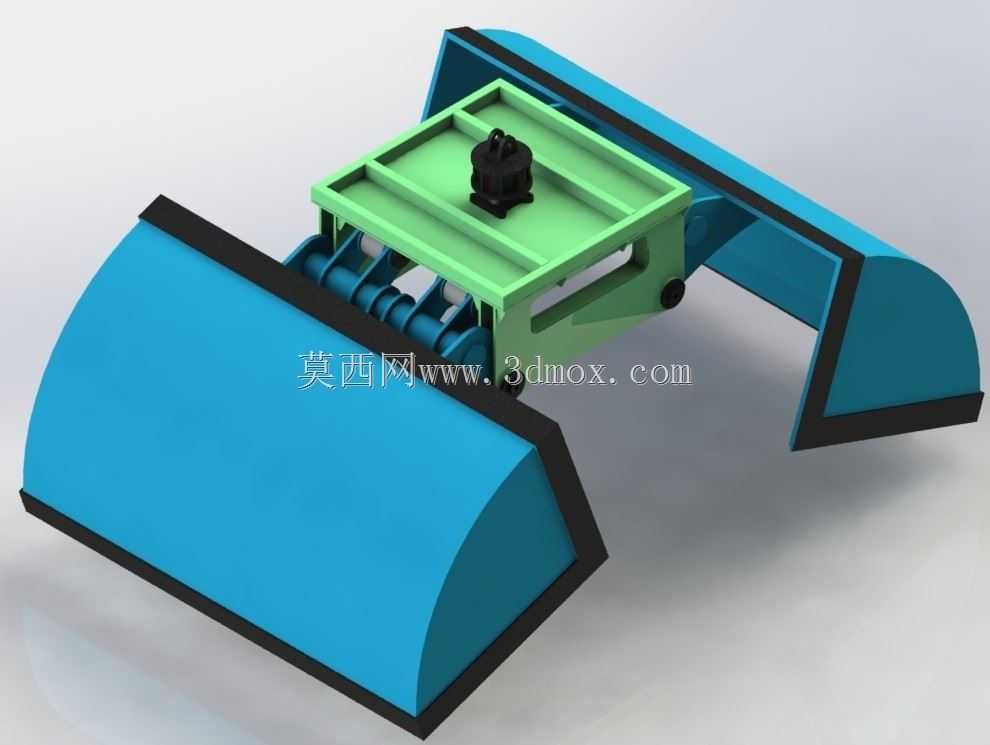

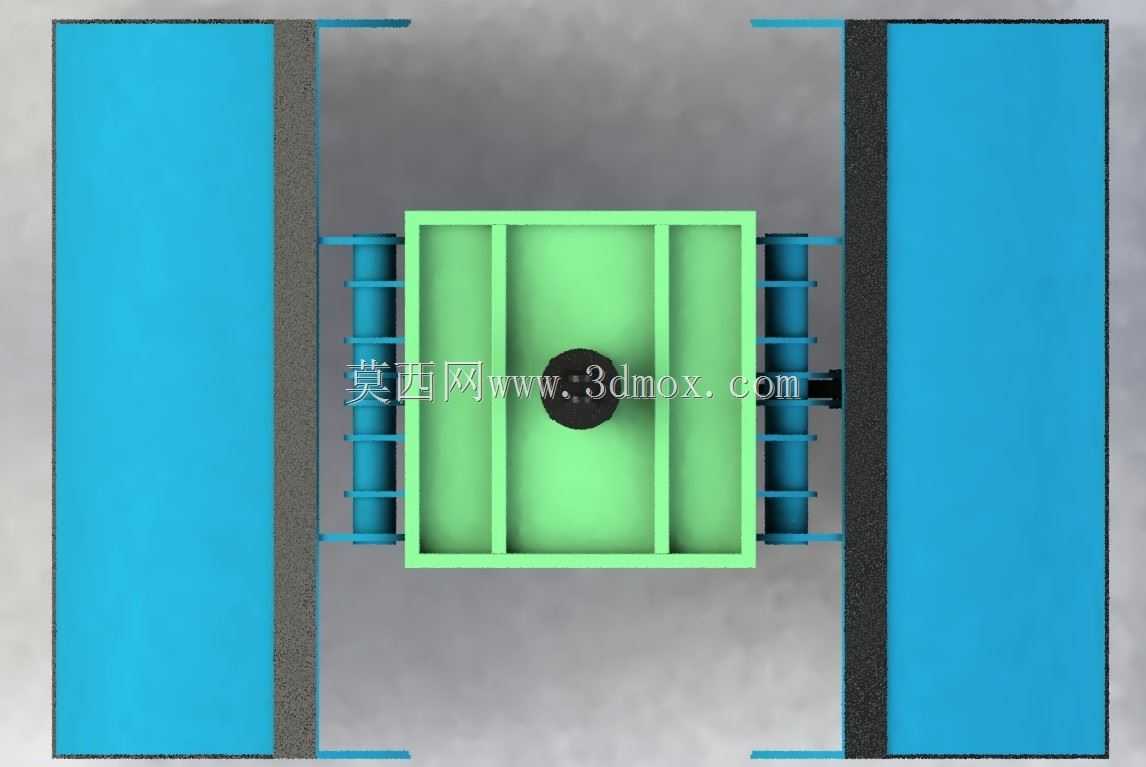

　　该抓斗结构主要适配桥式起重机、门式起重机等起重设备的前端作业属具，常见于港口散货堆场、工矿企业原料仓储、建筑砂石转运、市政废弃物清运等场景，可对煤炭、砂石、废钢、生活垃圾、粮食等散状堆积物料完成闭合抓取、提升转运、开启卸料的全流程作业，替代传统人工装料的低效作业模式，大幅降低散料转运过程中的人力投入与物料撒漏损耗。从结构设计逻辑来看，该模型采用对称双瓣斗体布局，上部设置带安装接口的承载架，可直接与起重设备的起升钢丝绳、吊钩组件完成对接，承载架内部集成的铰接传动结构，可将起升机构的竖向拉力转化为两个斗瓣的绕轴开合动作，无需额外配置独立动力源即可依靠起升力完成斗体启闭，适配绝大多数常规起重设备的安装接口，

　　无需对原有起重设备做大规模结构改造。斗瓣采用弧形曲面壳体结构，刃口位置做加厚耐磨处理，闭合后两瓣斗体边缘完全贴合，可在抓取细颗粒散料时减少撒漏，斗瓣外侧设置的加强筋结构沿受力方向排布，可在抓取高密度块状物料时分散斗体受力，避免局部应力集中导致的结构变形。上部承载架的安装孔位采用标准化间距设计，可适配不同吨位级别的起重吊钩连接尺寸，整体结构的开合行程经过匹配计算，满斗状态下斗瓣闭合角可保证物料不会从斗口滑落，开斗时斗瓣下摆角度可保证斗内物料完全卸出，无残留堆积死角。铰接位置的轴套预留润滑注油通道，可在日常维护时直接加注润滑脂，降低铰接副的磨损速率，延长结构使用寿命。建模过程中对各运动部件做了干涉校验，开合全行程内无结构卡滞，各连接位置的紧固件选型均按照额定抓取载荷做安全系数校核，可满足重载工况下的长期作业需求，整体结构的安装边界可适配多数常规起重设备的前端挂接尺寸，无需额外设计过渡连接架即可完成装配。
