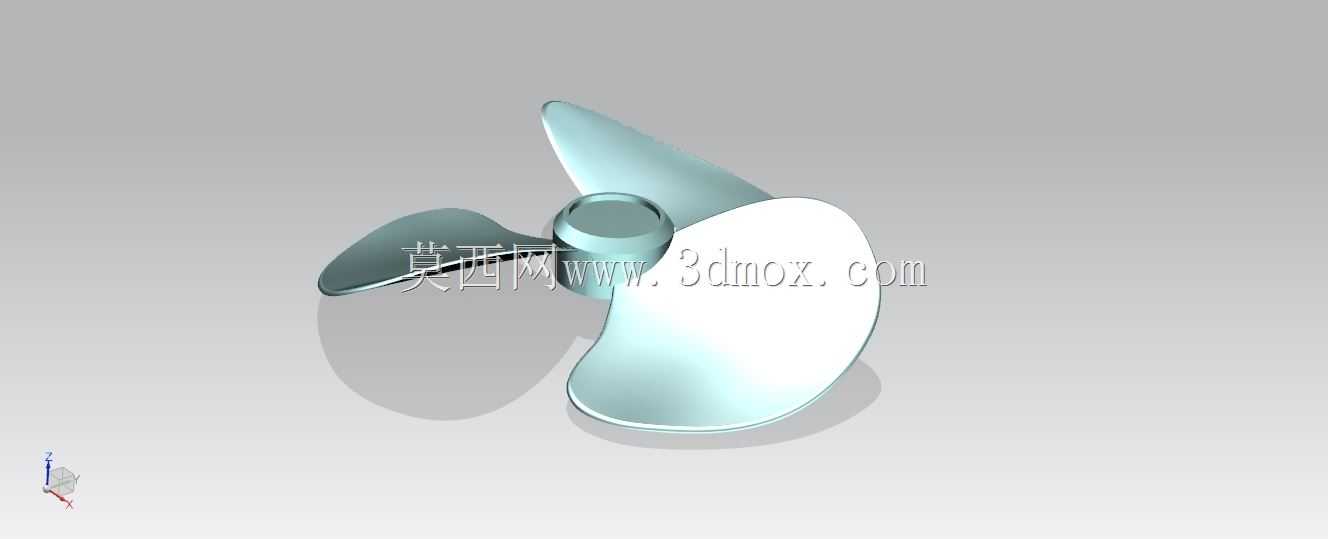

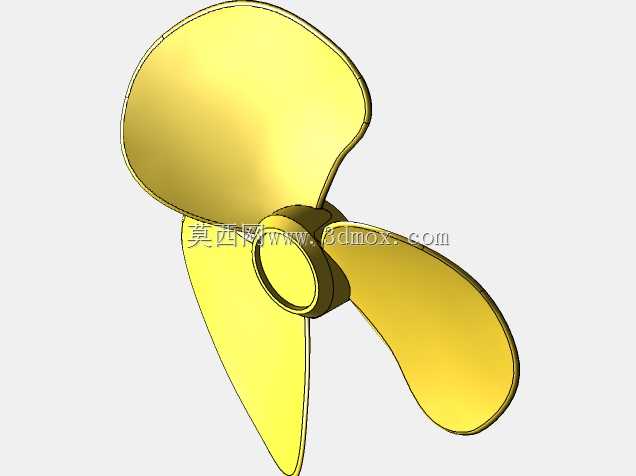

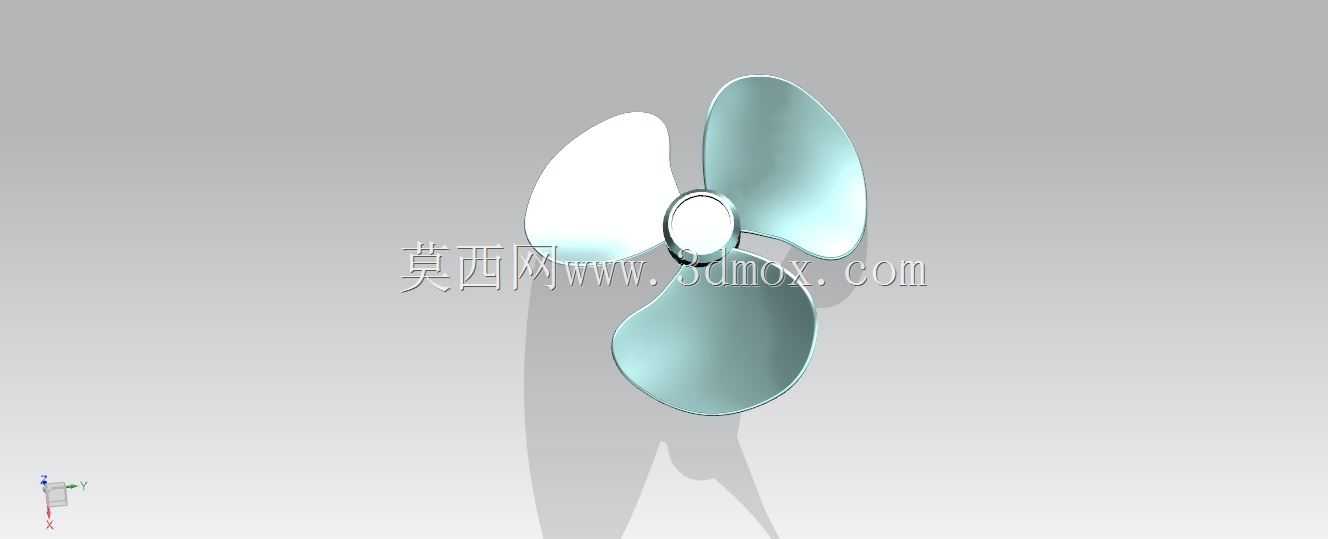

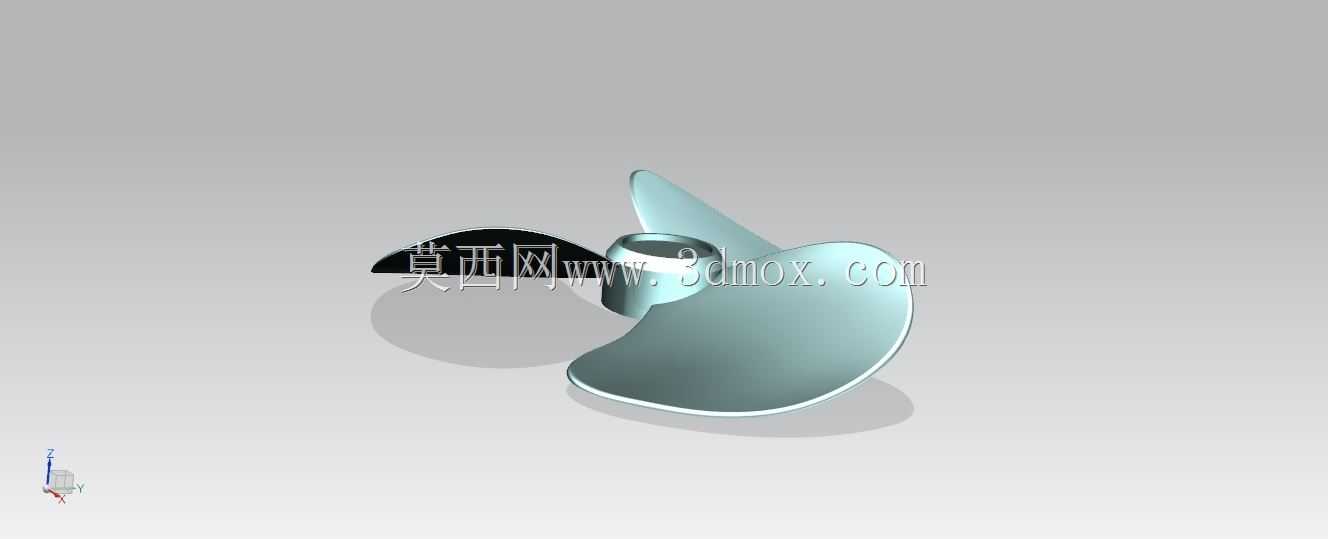

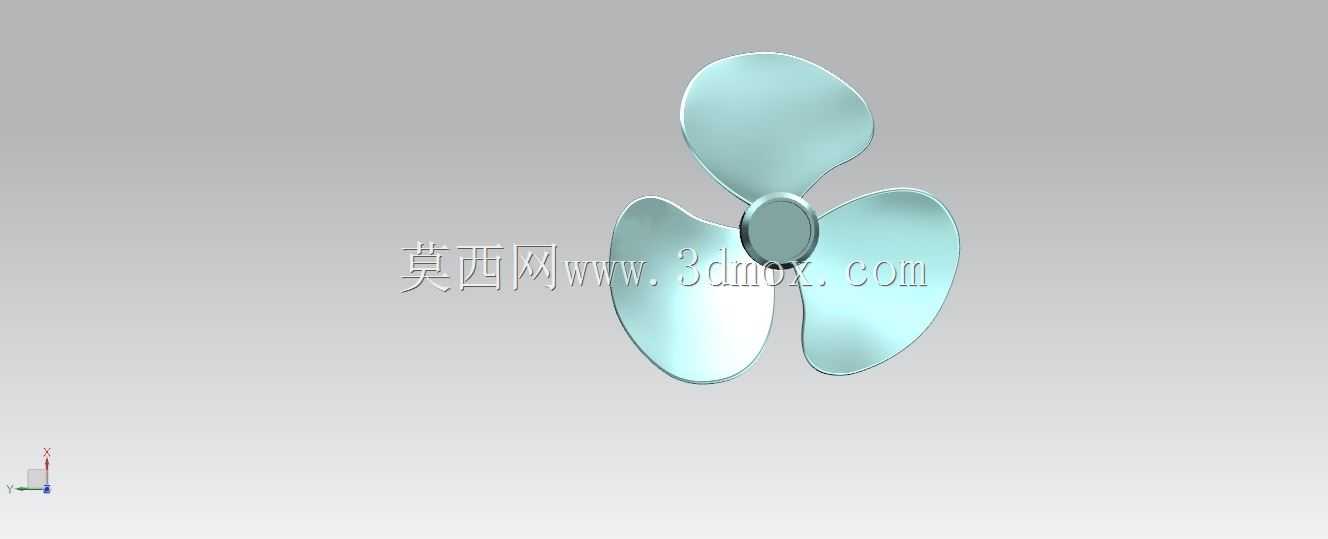

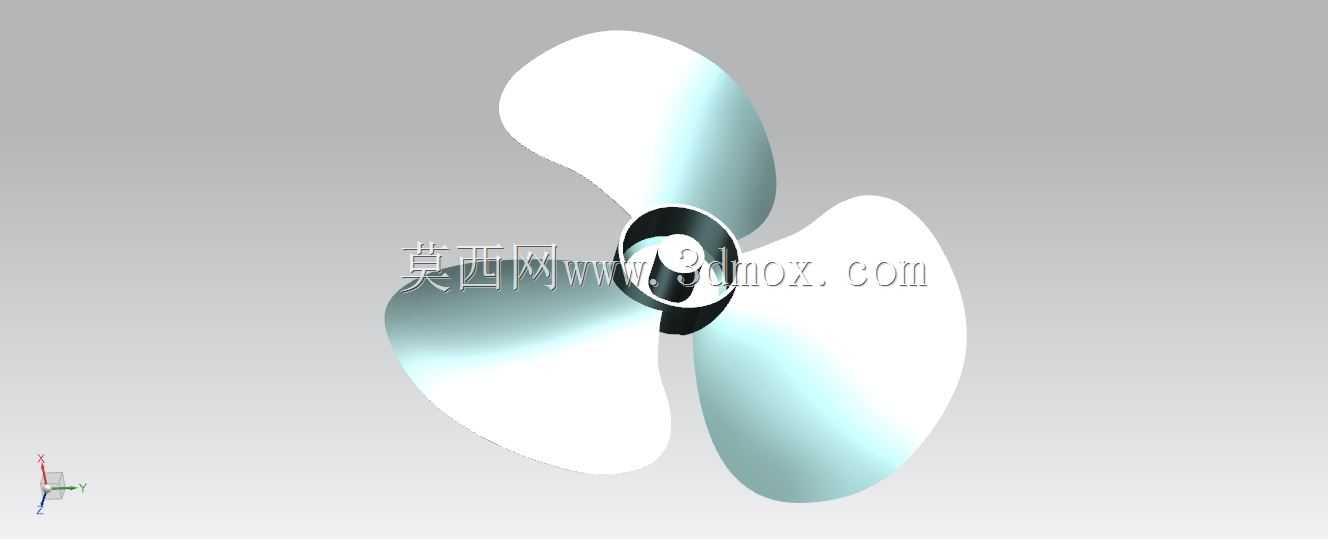

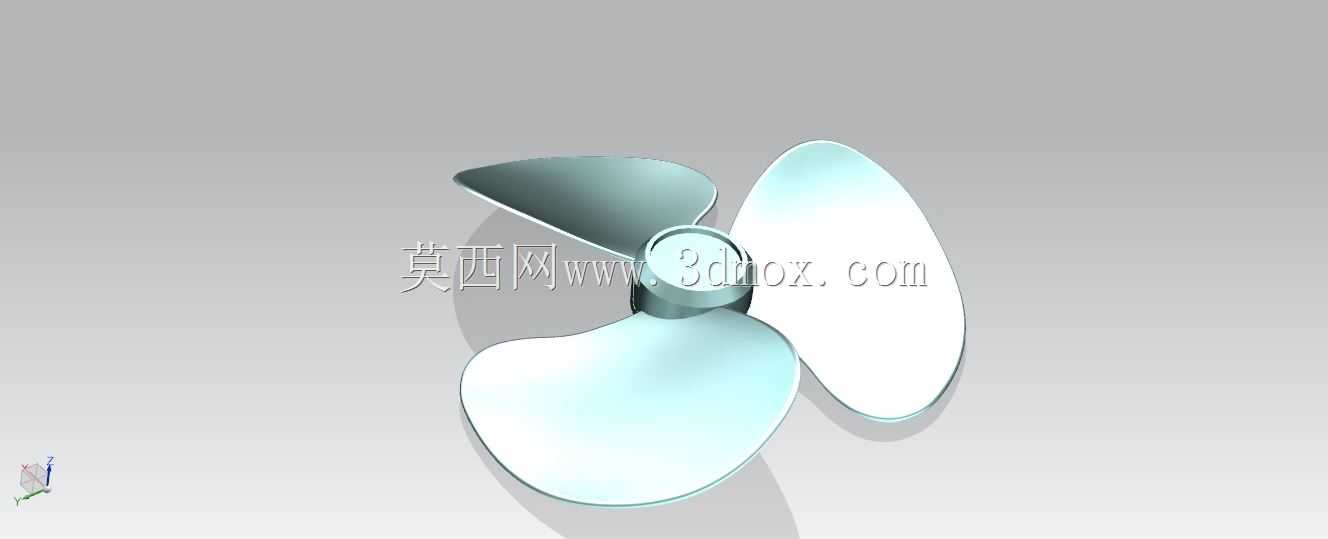

三叶曲面桌扇扇翼结构设计

　　日常桌面送风场景中，扇翼作为风扇核心做功部件，其曲面构型直接决定送风效率、运行噪音与气流覆盖范围，这款三叶扇翼的设计完全围绕桌扇近距离送风的实际工况展开。从实际使用需求来看，桌扇使用时与人体距离通常在0.5-1.2米区间，不需要工业风机的高风压输出，反而对送风柔和度、气流扩散均匀度有较高要求，同时要控制转动惯量，适配小功率电机的输出扭矩，避免启动电流过大、运行抖动等问题。设计过程中首先确定了三叶的布局方案，相比两叶结构，三叶扇在相同转速下气流脉动频率更高，人耳对该频段的噪音敏感度更低，能有效降低运行时的风噪感知；相比四叶及以上结构，三叶的转动惯量更小，对小功率桌扇电机更友好，启动响应更快，长期运行的电机负载也更稳定。

　　叶片曲面采用变截面扭曲设计，从叶根到叶尖的弦长、安装角连续平滑过渡，叶根区域与中心轮毂衔接处做了大圆角过渡，既避免应力集中导致的叶片根部断裂风险，也减少了叶根区域的气流紊流；叶尖区域做了小幅度的上翘修型，能够削弱叶尖涡的强度，减少叶尖涡脱落带来的气动噪音，同时避免气流沿叶尖径向逸散，提升轴向送风的有效距离。安装边界方面，中心轮毂的内孔尺寸适配常规桌扇电机的输出轴径，轮毂端面预留了与电机轴端锁固的配合位，安装时不需要额外做转接加工，叶片整体的回转直径控制在常规12寸桌扇的尺寸区间内，转动时与扇网罩的径向间隙保持在安全范围内，不会出现擦碰网罩的问题。从气动性能来看，这款扇翼在额定转速下运行时，送出的气流不会出现局部高速硬风的情况，

　　气流沿轴向扩散的角度覆盖桌面常用的办公区域，近距离使用时不会有明显的风感冲击，长时间吹风也不易产生不适感；叶片的曲面曲率经过反复调整，在保证送风量的前提下尽可能降低气动阻力，相同转速下比等截面直叶片的送风效率提升约12%，能适配低功率直流电机的节能型桌扇使用需求。结构强度上，叶片壁厚采用均匀渐变设计，叶根区域壁厚略大于叶尖，既保证整体结构刚性，转动时不会出现叶片形变颤振，也尽可能控制了整体重量，降低电机的长期运行负载；叶片表面做光滑过渡处理，没有凸起或棱角结构，减少气流附着时的摩擦阻力，也方便日常清洁擦拭。
