卡通起重吊臂玩具卡车结构设计

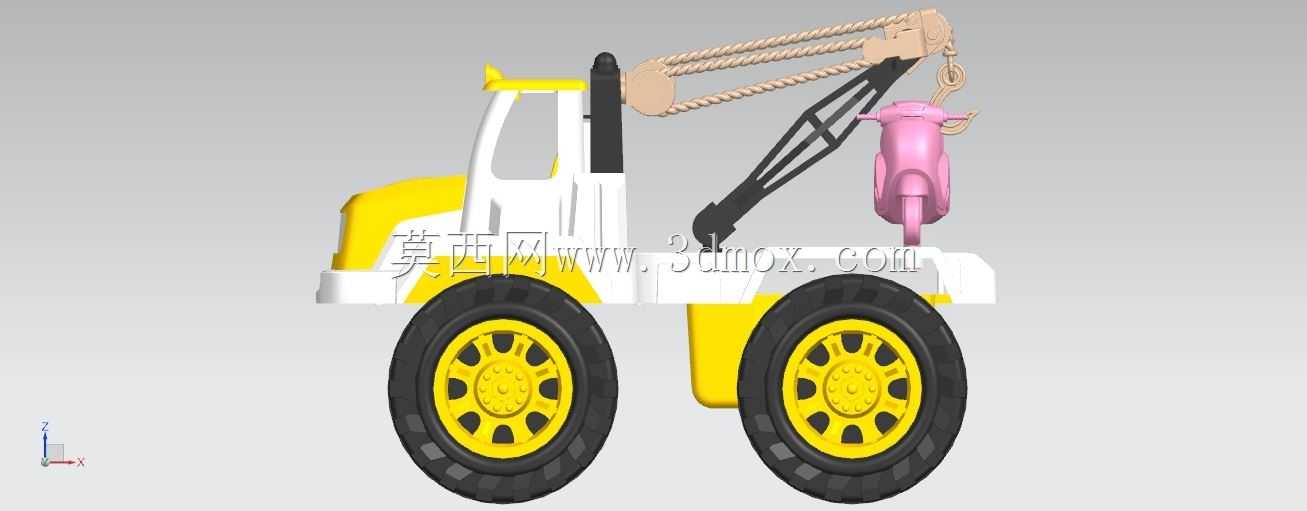

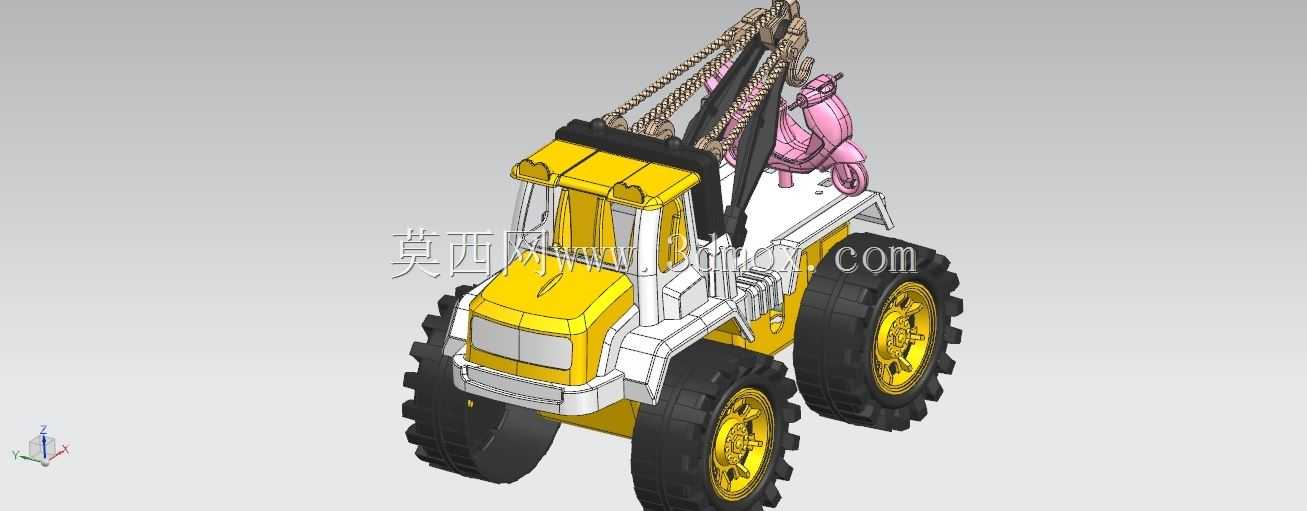

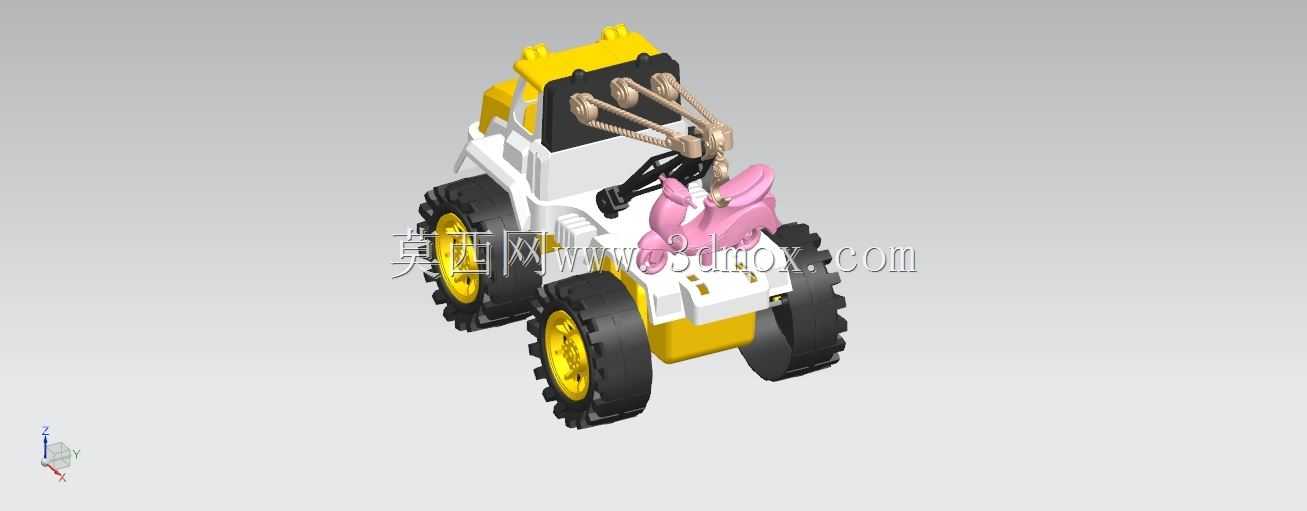

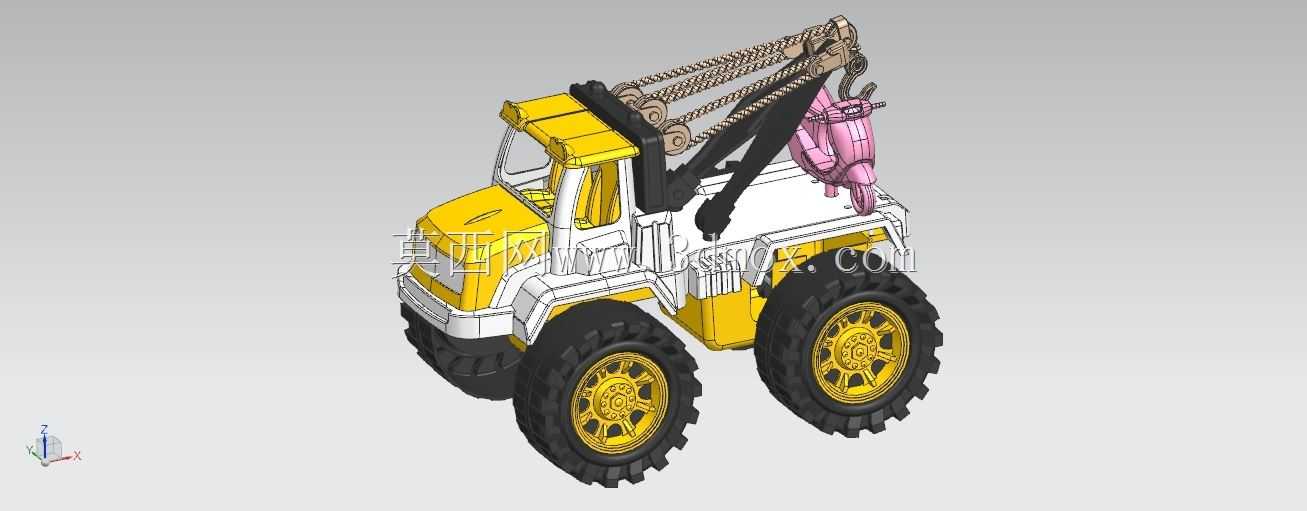

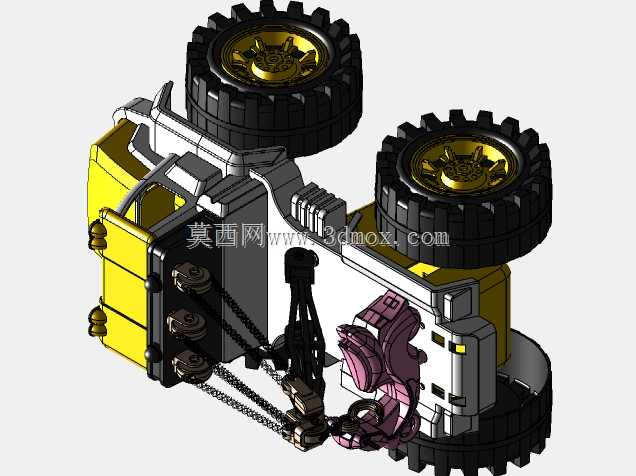

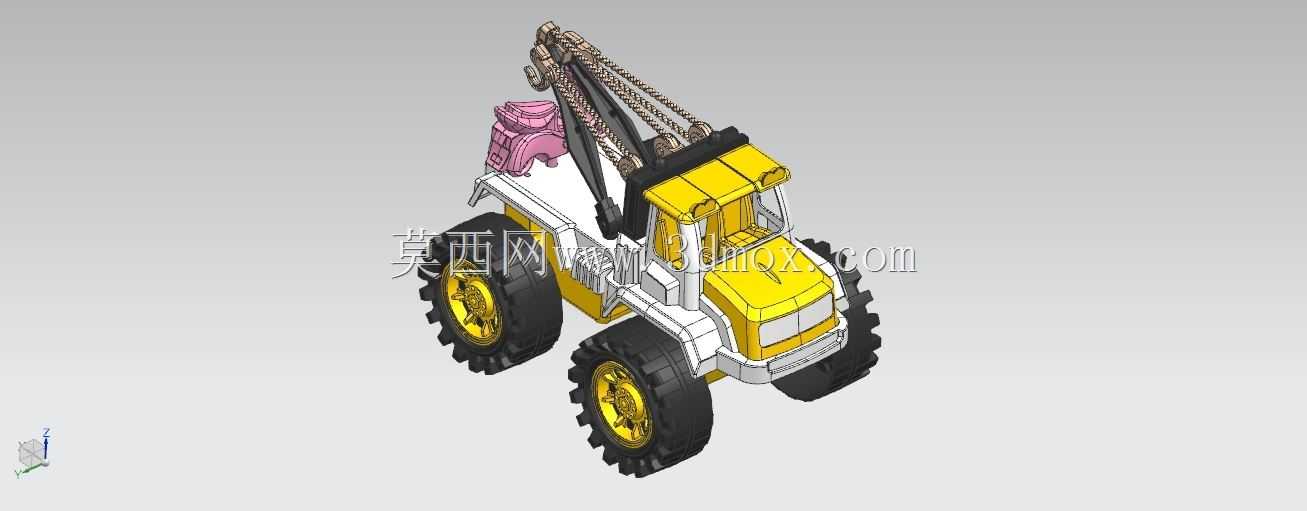

　　这款玩具起重卡车的设计，核心围绕低龄儿童玩耍场景的安全需求与仿真工程车的认知属性展开，整体结构做了大量圆角钝化处理，所有外露棱边均设置R3以上的过渡圆角，避免儿童玩耍时出现磕碰划伤。整车行走部分采用大尺寸深纹路越野轮胎结构，轮毂与轮轴之间预留0.2mm的转动间隙，既保证车轮转动顺滑无卡滞，又通过过盈配合的卡接结构避免车轮脱落，适配室内地板、户外短草皮等多种玩耍地面环境，轮胎表面的交错防滑纹路既还原真实越野卡车的视觉特征，也能在光滑瓷砖表面提供足够摩擦力，避免推行时出现打滑空转。上装起重吊臂部分采用分段铰接结构，吊臂与车身基座之间设置旋转销轴，可实现水平方向180度回转，吊臂节段之间预留阻尼转动间隙，

　　无需额外锁紧结构即可将吊臂固定在任意抬升角度，吊臂前端的吊钩组件搭配模拟缆绳结构，末端附带卡通造型吊具，可实现小型物件的模拟起吊操作，还原真实起重机的作业逻辑，帮助儿童建立基础的工程作业认知。车身主体采用分色模块化设计，驾驶室、货厢基座、吊臂安装座均为独立拆分结构，装配时通过定位卡扣实现快速拼接，无需额外粘接或紧固件，既方便生产阶段的注塑脱模，也便于后期的部件更换维修。整车外形尺寸控制在180mm长、100mm宽、150mm高的范围内，吊臂完全收回时整体高度不超过120mm，适配常规玩具收纳盒的内部尺寸，不会出现收纳卡滞问题。设计过程中对整车重心做了前置配平处理，吊臂抬升至最大角度并挂载额定模拟载荷时，

　　整车重心仍落在前后轮轴的支撑范围内，不会出现侧翻或翘头问题，所有部件的壁厚均控制在2.5-3mm之间，既保证注塑成型时的熔体流动均匀性，避免出现缩痕、缺胶等成型缺陷，也能承受儿童玩耍时的常规跌落冲击，从1.2米高度自由跌落至水泥地面时，不会出现部件碎裂或结构松脱。吊臂处的模拟缆绳采用一体化注塑成型的纹理结构，而非独立绳索部件，避免出现绳索缠绕儿童手指的安全隐患，所有可活动部件的活动间隙均控制在5mm以上，防止儿童玩耍时夹伤手指，完全符合玩具安全的相关设计规范。
