风道内置式气流挡板阻尼装置结构

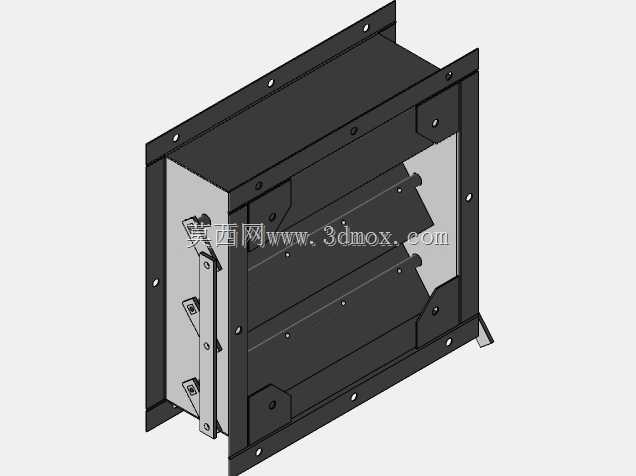

　　该结构主要应用于集中通风系统、空调送风管路、工业除尘风道等需要调控气流通断、缓冲气流冲击的场景，在管路风压突变时可通过自身阻尼特性延缓挡板启闭速度，避免气流瞬间冲击产生的管路振动、风噪以及挡板硬碰撞带来的构件损耗，同时可配合风压调节逻辑实现管路风量的梯度调控，适配不同工况下的通风量需求。从功能特性来看，该阻尼装置采用框架式承载结构，外围带安装法兰边，法兰边上预设多组安装孔位，可直接通过螺栓紧固对接在矩形风道的法兰接口上，无需额外设计转接构件，安装边界完全匹配常规矩形通风管路的对接尺寸，安装后整体嵌入风道内部，不会额外占用管路外部的安装空间。结构内部设置多片平行排布的气流挡板，每片挡板通过侧边的铰接支座与框架连接，

　　铰接位置配套阻尼构件，可在挡板绕轴转动时提供稳定的转动阻力，避免挡板在气流冲击下快速开合，当管路内风压升高时，挡板顺着气流方向缓慢开启，风压降低时在阻尼作用下缓慢回落闭合，不会出现挡板拍打框架的异响问题。设计过程中优先考虑了风道内的气流通过效率，挡板开启至最大角度时，相邻挡板之间无明显遮挡，风道通流截面的有效利用率可达90%以上，不会额外增加管路的通风阻力；挡板边缘做折边强化处理，提升薄板构件的抗形变能力，长期受气流交变冲击也不会出现翘曲变形，保证挡板闭合时的密封贴合度。框架主体采用钣金折弯拼接结构，拼接位置通过紧固件连接，整体刚性充足，可承受管路内常规风压的载荷作用，侧边的铰接支座采用独立装配设计，若后期阻尼构件出现磨损，

　　可单独拆卸更换铰接组件，无需整体拆解整个装置，降低后期维护的操作难度。挡板与框架的配合间隙控制在合理范围，既不会因为间隙过大出现漏风问题，也不会因为间隙过小导致转动卡滞，适配常规工业通风场景下的粉尘、温湿度环境，不会因为少量积尘出现挡板动作失效的问题。
