这类齿形感应板是转速、位置类传感检测系统里的核心触发部件,日常在伺服电机反馈端、机床主轴转速检测位、自动化输送线的辊筒位置监测点都能见到它的身影,工作时随被测转轴同步转动,齿槽交替经过传感探头的检测区域,会让探头的磁路或者光通路产生周期性通断变化,最终输出对应转速、转角位置的脉冲信号,给设备控制系统提供精准的运动状态反馈。

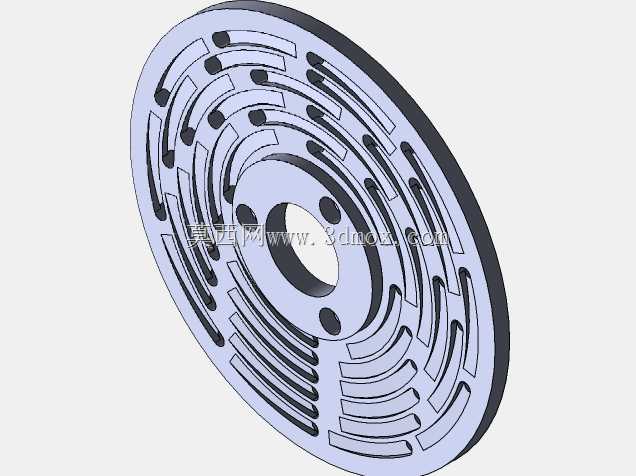

从结构设计逻辑来看,整体采用薄圆盘式布局,中心设置带定位孔的安装基准面,三个均布的沉头安装孔刚好匹配转轴端盖的固定螺柱,安装时不需要额外设计转接法兰,直接贴合转轴端面锁紧即可,能最大限度减少装配带来的同轴度误差,避免转动时出现齿形扫碰探头的问题。盘体上的齿形采用多圈同心排布的弧形槽结构,每一圈的槽宽、齿宽都经过匹配计算,既保证单圈能输出足够多的脉冲数,提升检测分辨率,又通过多圈错位排布的方式,让信号输出的均匀性更好,不会出现单圈齿形加工误差带来的信号波动。
盘体的厚度控制在适配常规霍尔、光电式传感器的检测距离范围内,边缘做了微小的倒角处理,既去除冲压或者线切割加工带来的毛刺,也能减少转动过程中的空气扰动带来的细微振动。安装边界上,中心安装孔的公差采用基孔制过渡配合,和转轴定位轴颈的配合间隙控制在0.02mm以内,三个安装孔的位置度公差严格控制在0.01mm级别,保证盘体装夹完成后,全齿面的端面跳动量不超过0.03mm,适配绝大多数工业级传感器0.5-2mm的标准检测距离要求,不会因为跳动量过大出现信号丢失或者误触发的情况。
盘体上的镂空槽除了形成感应齿形之外,还能有效减轻整体重量,降低随转轴转动时的转动惯量,尤其是在高速转动的应用场景下,更小的惯量不会给转轴带来额外的负载,也能减少启停过程中盘体自身的形变。齿形的边缘没有做额外的加厚或者凸台设计,整个盘面保持平整,一方面是方便加工时一次装夹完成所有槽型的加工,减少工序步骤,另一方面平整的盘面也不会在转动时形成紊流,避免带动周边的粉尘、切屑堆积在传感探头位置,影响长期使用的检测稳定性。
在实际选型适配时,这类感应板可以根据被测轴的最高转速调整齿的数量,转速越高的场景下,适当减少单圈齿数可以匹配控制器的脉冲采集频率上限,而低速高精度定位的场景,则可以增加齿的圈数或者单圈齿数,提升单次转动的信号采集密度。盘体材质一般选用导磁性能稳定的低碳钢或者电工纯铁,适配磁电式传感器的检测需求,如果是光电式传感器应用场景,也可以替换为遮光性好的薄金属片,不需要调整整体结构尺寸,就能直接适配不同类型的传感检测方案。
