多孔介质流场仿真分析三维结构方案

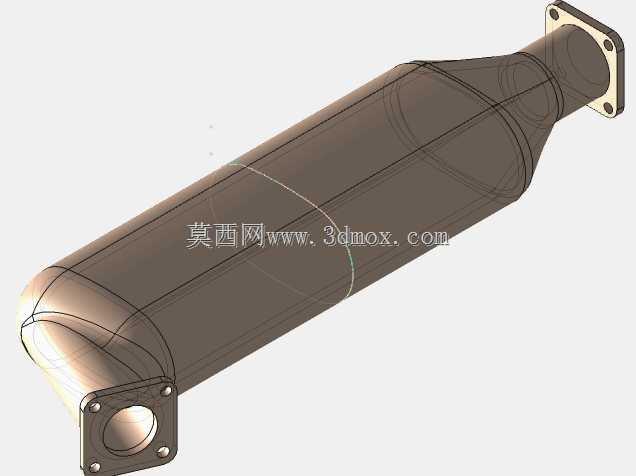

　　这套三维结构对应的是带多孔介质填充的管路类流体处理部件，常见于工业尾气处理、工艺气体过滤、通风系统净化这类场景，核心作用是让流经腔体的流体在穿过多孔介质层时，完成杂质截留、流速均布或者热质交换过程。从结构布局来看，整体采用两端带法兰接口的筒状腔体设计，进出口分别布置在腔体两端的偏心位置，这种偏心布局并非随意设置，而是为了避免流体进入腔体后直接形成直流短路，让气流在进入腔体后先形成一定的绕流，更均匀地覆盖整个多孔介质填充截面，提升介质的有效利用率。

　　设计过程中首先要考虑的是安装边界，两端的法兰接口尺寸需要匹配上下游管路的通径，法兰上的安装孔位按照常规管路连接标准布置，保证现场安装时不需要额外做转接加工，腔体整体的径向尺寸需要结合安装空间的预留值设定，不能超出设备内部的安装间隙，同时要保证筒壁有足够的厚度承受流体工作压力，避免运行过程中出现形变渗漏。腔体内部的多孔介质填充区域，在建模时预留了定位台阶，介质填充块可以直接卡在台阶位置，不需要额外做焊接固定，方便后期维护时更换老化或者堵塞的介质块，减少运维的拆装工作量。

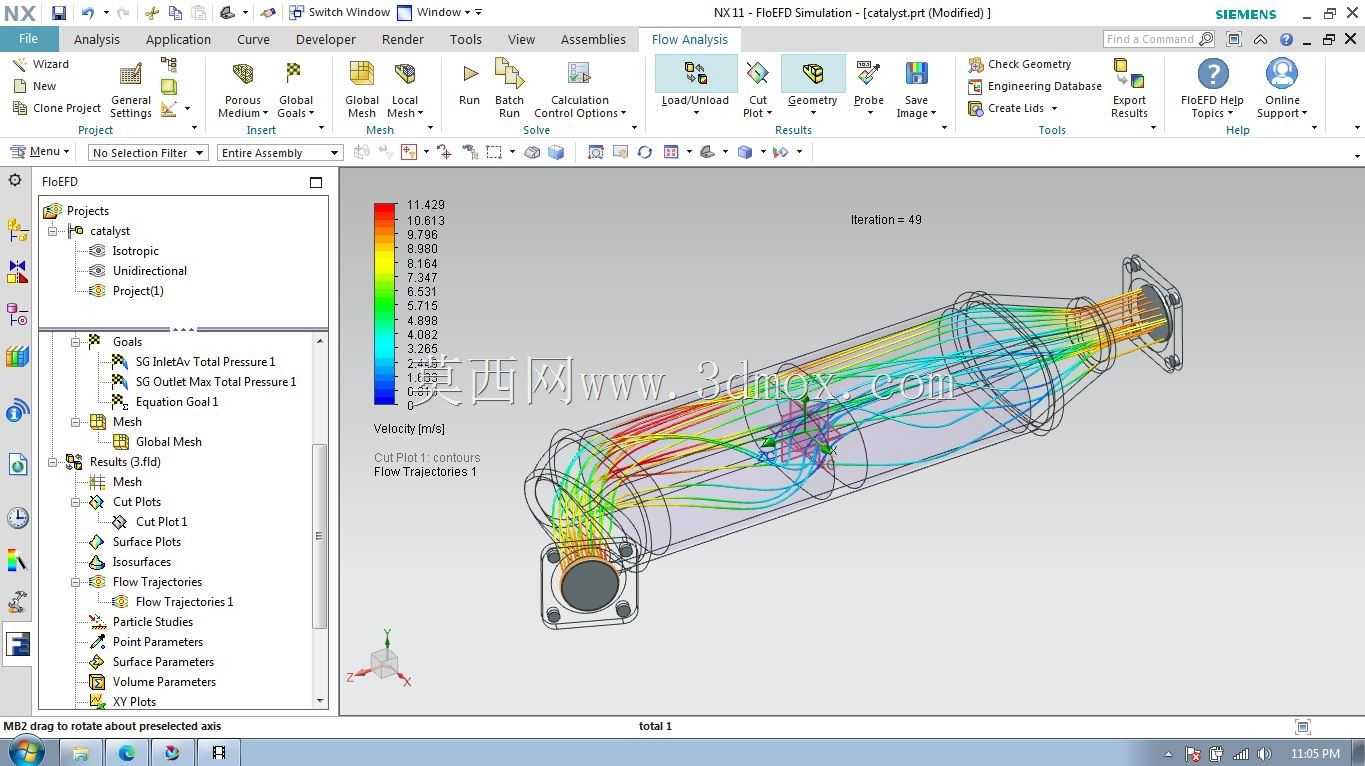

　　从流道的设计逻辑来看，进出口的偏心角度经过流场验证，流体从入口进入后，会沿着筒壁形成平缓的扩散，不会直接冲击多孔介质的局部区域，避免长期运行中介质局部被冲蚀破损，同时流道的过渡位置全部做了圆角处理，没有直角突变结构，减少局部的涡流损耗，降低流体通过整个部件的压力损失，这对于风机或者泵驱动的流体系统来说，能有效降低动力端的能耗。在做结构建模时，筒身和两端法兰的连接位置做了加厚处理，因为这个位置是应力集中区域，不管是安装时的螺栓锁紧力，还是运行过程中的流体压力脉动，都容易在连接位置产生疲劳损伤，加厚处理能提升整体结构的抗疲劳性能。另外，腔体上预留的传感器安装位，可以实时采集进出口的压力、流速参数，方便运行过程中监测多孔介质的堵塞情况，当压差值达到设定阈值时，就可以及时安排介质更换，避免因为堵塞导致整个管路系统的流量不足。整个结构没有多余的复杂曲面，所有加工面都是规则的回转面和平面，不管是采用钣金焊接还是铸造成型，都有比较好的工艺性，不需要特殊的加工设备就能完成生产，能有效控制部件的制造成本。
