中间研磨过程宽度检测工装结构

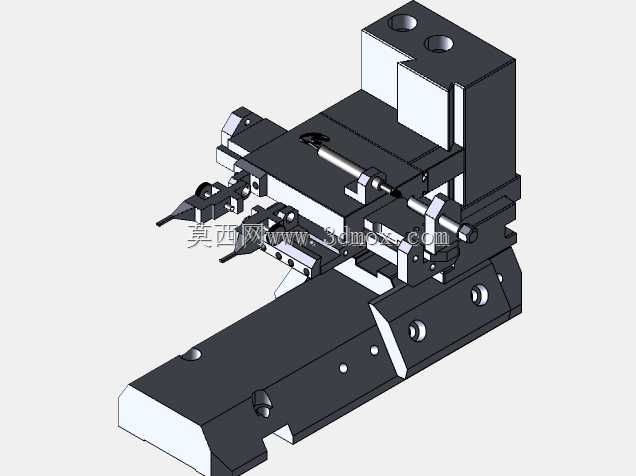

　　这套结构主要面向精密机加工产线的中间工序检测场景，针对小型精密零件研磨工序的宽度尺寸管控需求设计，适配研磨工位的在线快速检测环节，可直接集成在研磨设备旁的工序流转节点，无需将工件转运至专门的计量室，大幅压缩工序间的检测等待时长，避免研磨工序因尺寸超差出现批量报废的问题。从功能实现逻辑来看，整套结构采用分体式模块化布局，底座作为整套结构的安装基准，预留了与研磨工位工作台连接的固定孔位，安装时可直接通过T型螺栓固定在研磨设备的侧方工作台面，不需要额外制作过渡连接板，安装边界适配常规小型平面研磨设备的工作台尺寸，不会占用过多工位操作空间。检测执行端采用双测针对位结构，两个检测触头的初始间距可根据待检测工件的基准宽度进行预调，

　　调整时通过侧方的锁紧螺钉完成位置固定，检测过程中工件放置在定位载台上，沿导向槽推入检测位后，测头可直接接触工件研磨面的两侧，直观反馈宽度尺寸是否落在公差带范围内，不需要操作人员反复使用千分尺多点测量，单工件检测耗时可控制在数秒内，适配中小批量精密零件的逐件检测需求。设计过程中充分考虑了研磨工位的实际工况，整体结构外露部件均做了防切削液、防磨屑侵入的结构处理，滑动配合部位预留了防尘密封的安装槽位，可避免研磨产生的微细磨粒进入配合间隙导致的卡滞、磨损问题，延长结构的维护周期。定位载台的导向面做了淬硬处理，硬度达到HRC58以上，可长期承受工件推入过程中的摩擦损耗，不会因长期使用出现导向面磨损导致的定位偏差。

　　整套结构的运动部件采用低阻尼滑动配合设计，测头的复位依靠内置的弹性元件实现，不需要额外接入气动或电气动力源，纯机械结构的可靠性更高，在车间复杂工况下的故障概率远低于带电气检测元件的同类装置，也不需要额外布设管线，工位调整时可整体搬运移位，适配柔性产线的工位快速调整需求。从安装尺寸来看，整套结构的底座长度适配常规研磨设备的侧台安装空间，高度与研磨设备的工件出料面齐平，操作人员完成研磨操作后可直接将工件移至检测位，不需要抬升或俯身操作，符合工位操作的人机工程要求，降低长期重复操作的劳动强度。测头的接触端采用硬质合金材质，长期接触研磨后的硬质工件表面也不会出现碰损、变形，保证检测基准的长期稳定性，侧方的微调机构可实现微米级的测头位置调整，可适配不同公差等级的工件检测需求，调整完成后通过锁紧螺母固定，不会因设备振动出现位置偏移。
