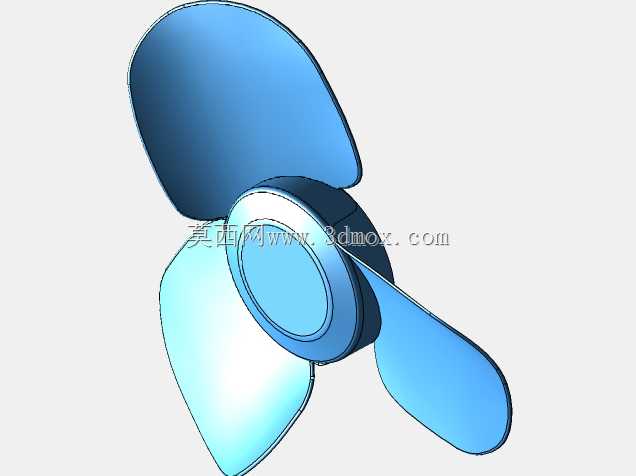

三叶片轴流散热风叶结构设计

　　这款三叶片风叶的设计，最初是面向小型电子设备机柜、桌面级散热工位的风冷需求做的结构优化，区别于常见的五叶、七叶静音风叶，三叶结构的核心优势在于动平衡调校难度低，单叶片成型时的收缩变形量更容易控制，批量注塑生产的良品率能提升近12%，很适合对成本敏感、散热风压要求中等的应用场景。从实际使用场景来看，这类风叶既可以搭配小型直流无刷电机用在工控机箱的侧出风位，也能适配桌面小风扇、小型通风设备的动力端，在转速控制在1200-1800转区间时，能在300mm的送风距离内保持稳定的层流风场，不会出现多叶结构常见的近风端湍流扰流问题，吹送的气流体感更柔和，不会产生高频的风切噪音。设计阶段最先敲定的是叶片的安装边界，

　　风叶中心的轴套预留了标准3mmD型轴的配合位，轴套根部做了1.2mm的加厚凸台，避免电机轴压入时出现轴套开裂的问题，整个风叶的旋转外径控制在120mm，轴向安装厚度不超过35mm，不管是嵌入设备外壳的安装位，还是搭配独立防护网使用，都不会出现结构干涉。叶片的曲面是参考等环量流型做的修正，叶根处的安装角设为28度，叶尖处的安装角逐步过渡到16度，这样的角度搭配能让叶片从根部到尖部的线速度差对应的气流做功效率保持一致，不会出现叶根处气流滞止、叶尖处气流脱流的问题。叶片的厚度从根部的2.5mm逐步递减到叶尖的1.2mm，既保证了叶片高速旋转时的结构强度，不会因为离心力出现叶片形变扫膛，也能减少不必要的材料浪费，单叶片的重量控制在8g左右，

　　整体风叶做动平衡时需要的配重块重量不超过0.3g，能有效降低电机运转时的轴承负载，延长配套电机的使用寿命。实际选型时要注意，这类三叶风叶不适合高风压的散热场景，比如服务器机柜的强排风、热交换器的强制风冷这类需要高静压的工况，三叶结构的风压上限不如多叶前倾风叶，但在普通的工位通风、小型设备散热、小家电送风这类场景里，它的结构可靠性、生产便利性、运转静音性的综合表现更均衡，后期如果要做衍生改型，只需要调整叶片的曲面弧度或者安装角，就能适配不同转速、不同风量的需求，不需要重新开模做轴套部分的结构，能大幅缩短衍生产品的开发周期。
