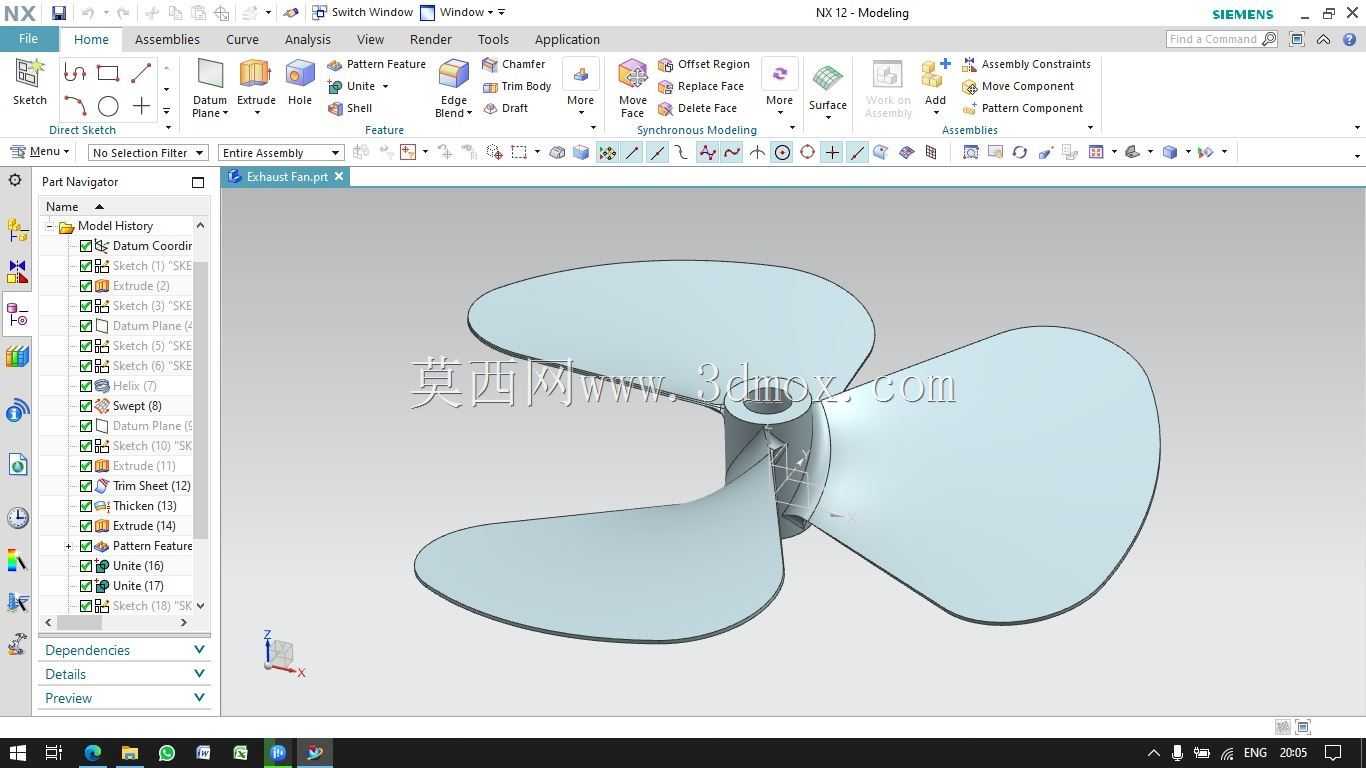

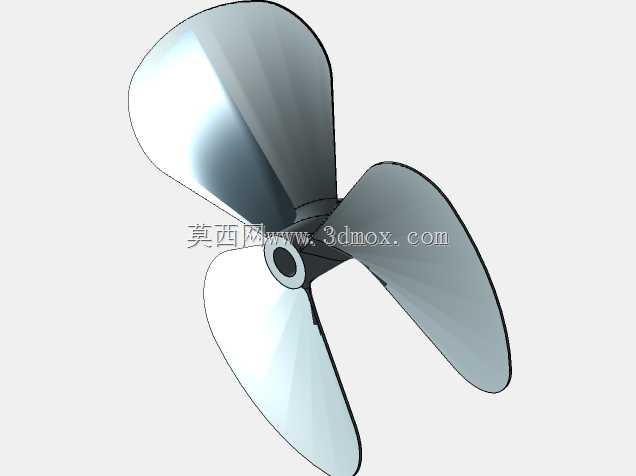

三叶轴流式排气扇叶轮结构三维设计

　　在民用厨卫通风、工业设备散热、小型舱室换气等场景中，这类三叶轴流排气扇叶轮是核心的气流驱动部件，其结构设计直接决定通风效率、运行噪音与动平衡稳定性。从实际使用需求出发，该叶轮采用等厚圆弧叶型设计，三片叶片沿轮毂周向120°均布，这种布局能在较低转速下获得足够的风量输出，同时相比多叶结构降低了叶片间的气流干涉，减少紊流带来的振动与噪音。设计过程中首先确定轮毂的安装轴径匹配通用民用排气扇的电机输出轴尺寸，轮毂与叶片衔接处做了平滑过渡圆角，避免应力集中导致长期旋转后叶片根部出现疲劳断裂，叶片的弦长从根部到叶梢逐步收窄，叶梢做了圆弧修型，既减少叶尖涡流损失，也能避免叶梢与风筒内壁剐蹭，预留的安装间隙控制在合理范围，兼顾通风效率与装配容错率。

　　从安装边界来看，该叶轮的整体回转直径适配常规6寸到8寸的排气扇风筒规格，轮毂轴向长度匹配常规电机轴的安装深度，轴孔位置预留了顶丝固定位，可直接适配市面上多数同规格单相异步电机的输出轴，无需额外加工转接件。实际工况中，这类叶轮主要承担定向气流输送功能，叶片的扭角经过反复校核，在额定转速下能推动空气沿轴向稳定流动，不会出现明显的径向气流逸散，保证换气过程中气流能沿着预设风道排出。建模过程中优先保证叶片曲面的光顺度，每一片叶片的曲面曲率连续，避免曲面出现拐点导致气流在叶片表面分离，降低风压损失，同时三片叶片的质量、质心位置严格对称，从设计层面减少动平衡校正的工作量，实际生产中只需做小幅的动平衡调整即可满足长期稳定运行的要求。

　　不同于离心式风轮，这种轴流三叶叶轮的风阻更小，相同功率下能获得更大的通风量，适合对风压要求不高、需要大流量换气的场景，比如家庭卫生间的异味排出、小型设备机柜的散热通风、养殖棚的局部换气等场景都能适配，叶片采用一体成型结构设计，可直接通过注塑工艺批量生产，生产过程中脱模角度设置合理，不会出现脱模卡滞的问题，兼顾了设计性能与量产可行性。
