长距多工位皮带托辊输送线设计

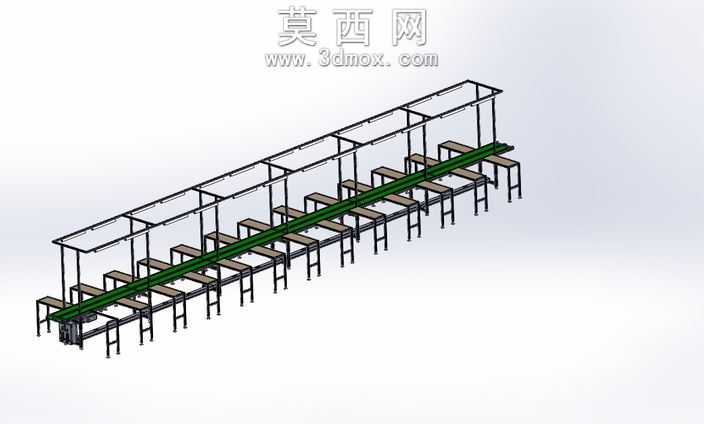

本模型为长距离多工位皮带托辊输送线，采用三维参数化建模完成整体结构搭建，建模过程中先完成基础线体框架的草绘定位，以等距排布的支撑腿作为竖向承载结构，横向通过多段方通型材拼接形成连续的机架主体，保证长距离线体的结构刚性与平直度。线体核心输送部分采用平皮带作为载具，下方等距分布托辊组对皮带进行承托，避免长距离输送过程中皮带下垂跑偏，托辊采用简化的回转体结构建模，预留了转动副的装配间隙，还原实际设备的转动功能。线体单侧沿输送方向排布多组独立工位台，工位台高度与皮带输送面适配，方便操作人员在对应工位完成物料的取放、加工或检测作业，工位台上方设置连续的型材挂架，可用于安装照明灯具、作业指导书卡槽、气动管路或供电线槽，满足产线作业的配套需求。建模过程中对各部件的装配关系做了精准约束，支撑腿底部设置可调脚杯结构，可实现线体整体高度与水平度的调节，适配不同车间的地面工况；线体两端设置皮带张紧与驱动辊安装位，还原实际皮带线的动力输入与张紧调节结构。材质渲染上，机架部分采用哑光工业灰的金属材质，托辊与辊筒采用亮面镀铬金属质感，皮带采用深绿色哑光橡胶材质，工位台面采用浅米色耐磨板材材质，挂架采用与机架一致的金属材质，整体渲染效果贴合工业现场实际设备的视觉表现，各部件的结构比例、连接方式均参照常规皮带输送线的设计规范，可作为非标自动化产线规划、车间布局设计的参考模型，也可用于输送设备结构教学的演示案例，完整还原了长距多工位托辊皮带线的核心结构与功能布局。
