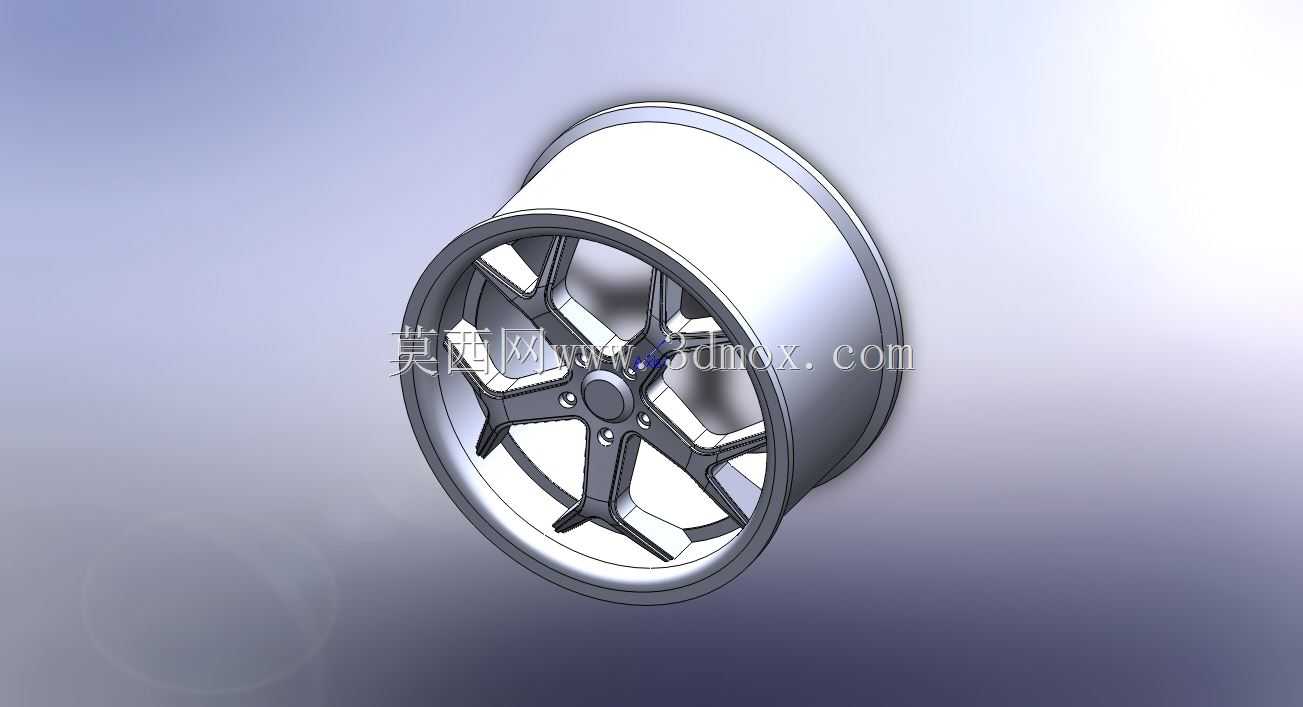

五辐式汽车改装轮毂结构设计

　　这款轮毂采用五辐分叉式结构设计，主要面向乘用车辆的改装与配套场景，作为车辆行走系统的核心承载部件，承担着连接轮胎与车轴、传递整车载荷与行驶扭矩的核心作用。在实际装车场景中，轮毂需要同时承受车辆静止时的垂直载荷，以及行驶过程中加速、制动、转向带来的交变冲击载荷，因此结构设计阶段优先考量了辐条的载荷传递路径，每一组分叉辐条都对应轮辋的受力支撑点，将轮心位置的安装座载荷均匀分散到整个轮辋周圈，避免局部应力集中导致的结构失效。从设计思路来看，辐条采用变截面过渡造型，靠近轮心安装盘的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，既保证了安装孔位周边的结构强度，满足螺栓锁紧时的压紧力要求，也通过截面变化优化了整体重量分布，降低非簧载质量，

　　提升车辆行驶时的悬挂响应表现。轮辋部分采用等宽筒状结构，边缘预留了标准轮胎胎圈安装位，台阶尺寸匹配常规乘用车子午线轮胎的装配公差，安装时可直接适配对应尺寸的真空轮胎，无需额外修改轮辋边缘结构。轮心位置的安装面设置了中心定位凸台，与车轴轴头配合实现同轴定位，周围均匀分布的螺栓孔位按照标准乘用车孔距设计，可直接匹配对应车型的轮毂固定螺栓，安装边界符合常规改装轮毂的适配规范，不需要额外加装变位垫片即可完成装车。辐条表面的镂空区域除了造型需求外，也为刹车系统预留了足够的散热空间，车辆连续制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间的空隙快速流通散出，避免热量堆积导致的刹车性能衰减。整体结构的圆角过渡处理覆盖了所有应力集中区域，

　　辐条与轮辋、辐条与中心安装盘的连接位置都采用大圆角顺滑衔接，减少交变载荷下的应力集中风险，提升部件的疲劳使用寿命。轮辋的内侧预留了气门嘴安装孔位，位置对应两辐条之间的空隙，安装轮胎气门嘴时不会与辐条结构产生干涉，后续充气、胎压检测模块的安装都有足够的操作空间。
