十字滑块弹性联轴器结构设计

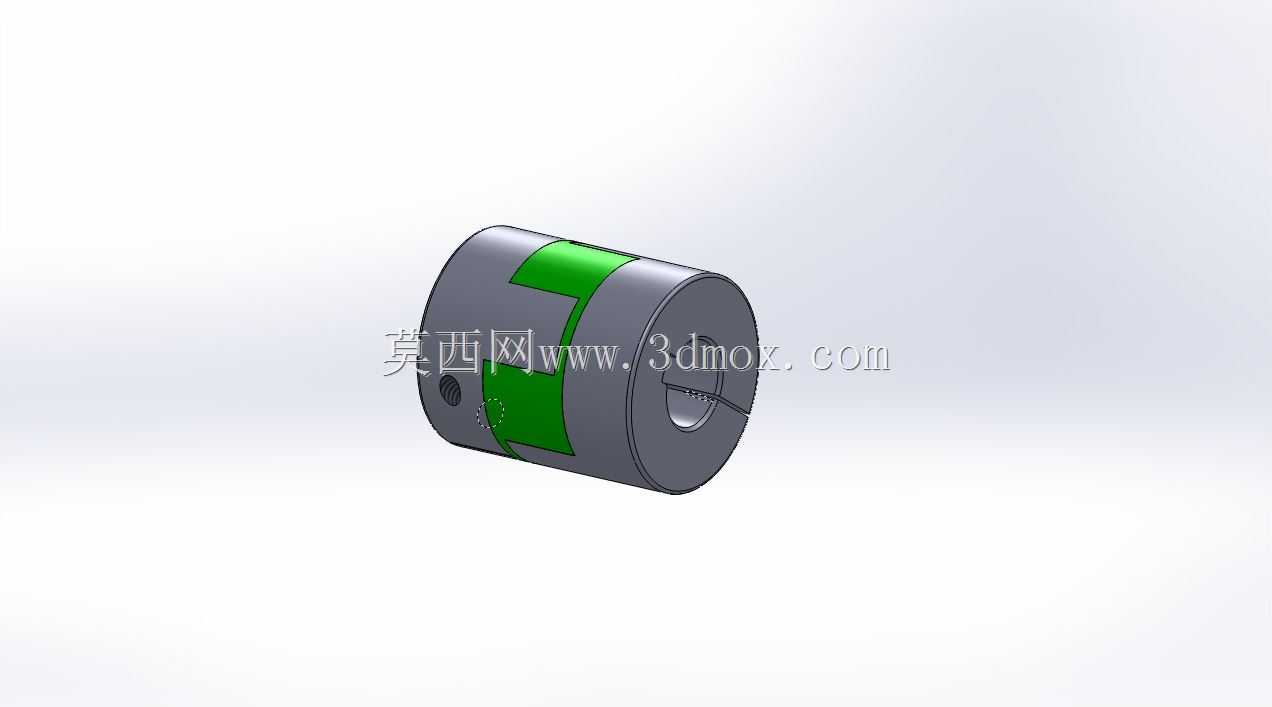

　　这款十字滑块弹性联轴器主要应用于中小扭矩传动场景，常见于伺服电机输出端与滚珠丝杠输入端的动力衔接，也可用于小型输送设备、包装机械的传动链路中，用来补偿两轴安装过程中产生的径向、角向与轴向偏差，避免刚性连接带来的轴承额外载荷、轴系疲劳断裂问题。中间的绿色弹性体采用聚氨酯材质，在传递扭矩的同时可以吸收传动过程中的振动冲击，降低启停瞬间的冲击载荷对后端精密执行部件的影响，尤其适合频繁正反转的传动工况，能有效缓冲换向时的力矩突变。设计时将两端的轴套做了等径圆柱结构，轴孔采用标准H7公差配合，可适配不同直径的输出轴，轴套侧面预留紧定螺钉孔，安装时无需额外加工法兰结构，直接通过紧定螺钉锁紧即可完成固定，大幅降低现场安装的调整难度。

　　整体外形为短圆柱结构，径向尺寸紧凑，轴向长度较短，适合安装空间局促的设备内部布局，不会占用过多的安装空间，安装时需要保证两轴的径向偏移量控制在弹性体的补偿范围内，角向偏差不超过1度，轴向预留0.5到1毫米的窜动间隙，避免弹性体被过度挤压产生早期磨损。两端轴套的材质选用45号钢做发黑处理，表面硬度适中，既保证足够的结构强度传递额定扭矩，也具备一定的防锈能力，适配车间多油污、多粉尘的工作环境。中间弹性块的十字凸台与两端轴套的凹槽做间隙配合，装配时无需专用工具，直接将弹性块卡入两端凹槽即可完成组装，后期维护更换弹性体时也无需拆卸两端的轴连接部件，直接抽出旧弹性块替换新件即可，大幅缩短设备维护的停机时间。在传动参数匹配上，这款联轴器可适配额定转速3000转以内的传动场景，传递扭矩范围覆盖0.5到20牛米，能满足大部分小型自动化设备的传动需求，设计时特意将弹性块的凸台做了圆角过渡，避免应力集中导致凸台根部断裂，延长弹性件的使用寿命。
