100mm行程圆柱螺旋弹簧减震器结构

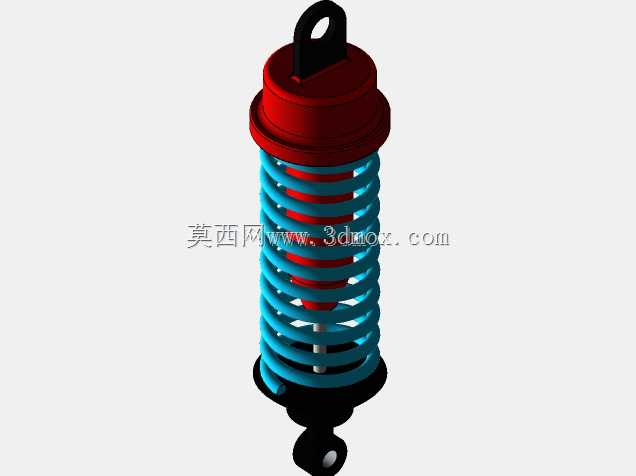

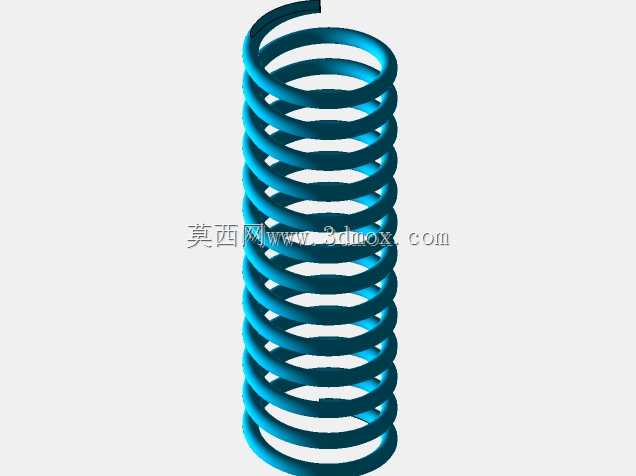

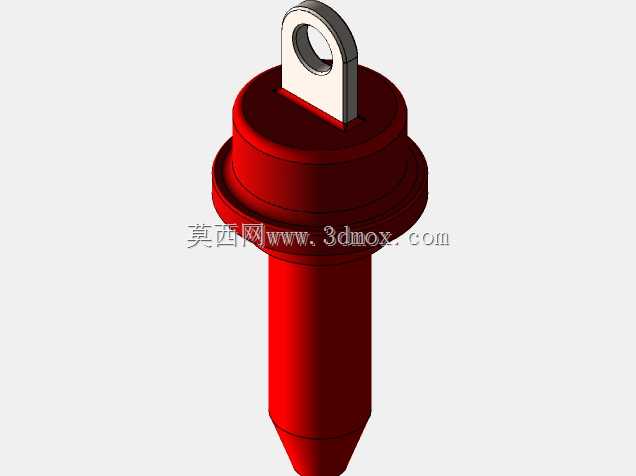

　　这款减震结构采用圆柱螺旋压缩弹簧与阻尼芯同轴布置的经典构型，总行程设定为100mm，可覆盖多数小型代步车辆、轻型工业输送设备、小型户外作业机具的缓冲减震需求。在实际工程应用中，这类减震部件常被安装在行走机构的车架与轮组连接位、振动设备的机脚与安装基座衔接处，用来吸收路面颠簸或者设备运转产生的往复冲击载荷，避免刚性连接带来的结构疲劳损坏，同时降低振动传导带来的噪音与部件松动风险。从设计逻辑来看，弹簧部分选用等节距圆柱螺旋结构，刚度特性线性度好，在额定压缩行程内可以提供稳定的复位弹力，表面做了防锈涂装处理，适配多粉尘、轻度潮湿的户外作业环境；中间的阻尼芯承担振动能量耗散的作用，当弹簧受压缩短或者回弹伸长时，阻尼结构会产生对应的阻力，

　　把冲击产生的动能转化为热能耗散掉，避免弹簧出现持续往复弹跳的问题，保证被承载部件的姿态稳定。安装边界方面，上下两端均采用铰接式吊耳结构，上端为带通孔的吊环结构，下端为球头式铰接底座，安装时不需要严格保证两端安装面的绝对同轴，可以适配小角度的安装偏差，降低配套机架的加工精度要求；整体径向最大尺寸集中在弹簧外圈位置，安装预留空间只需要略大于弹簧外径即可，不会占用过多的设备布置空间。在结构细节处理上，弹簧上下两端都做了并圈磨平处理，和阻尼芯的上下支撑座完全贴合，避免弹簧受偏载时出现侧向滑移的问题；阻尼芯的外露杆体做了硬质氧化处理，耐磨性能优异，长期往复运动也不会出现表面拉毛导致的阻尼力衰减问题，适配高频往复振动的使用场景。这类减震结构在选型匹配时，可根据实际承载重量调整弹簧的线径、圈数参数，匹配不同的额定载荷需求，不需要改动整体的安装接口尺寸，具备较好的通用适配性，可直接替换同安装尺寸的同类型减震部件，降低设备维护的替换成本。
