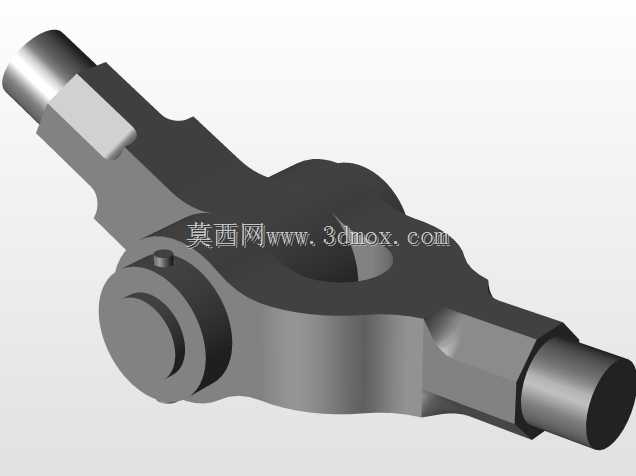

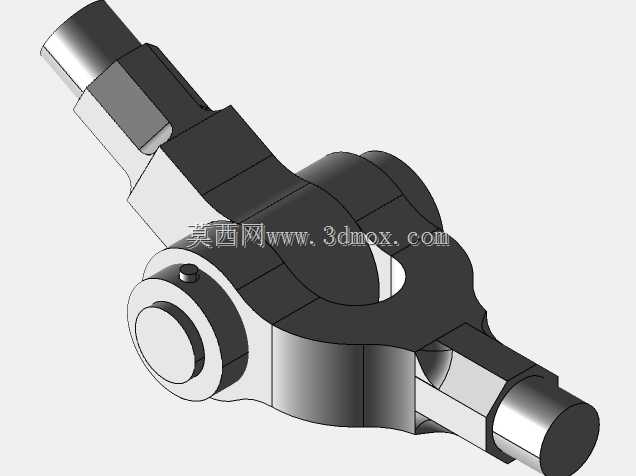

努克尔关节传动连接构件三维结构

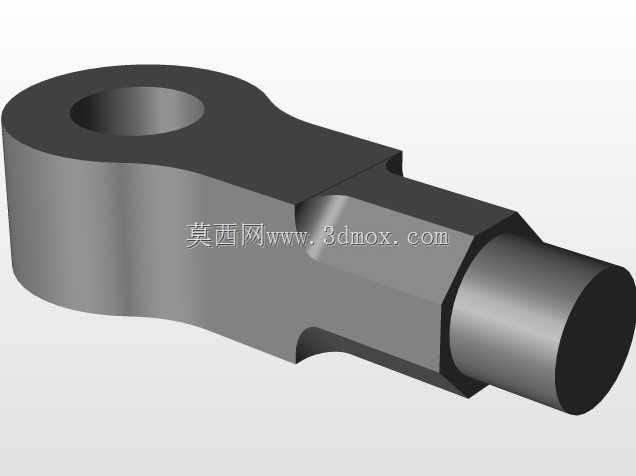

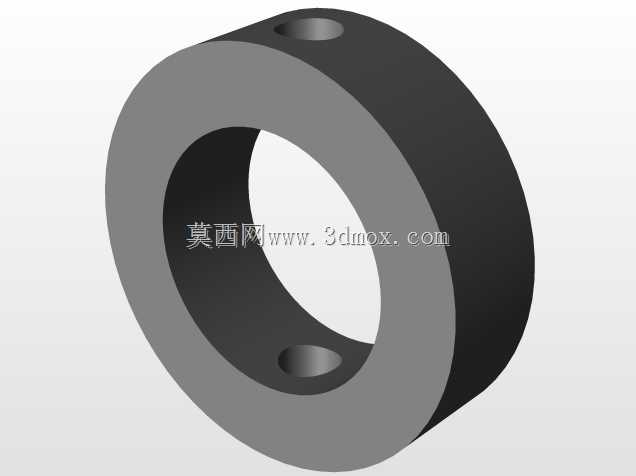

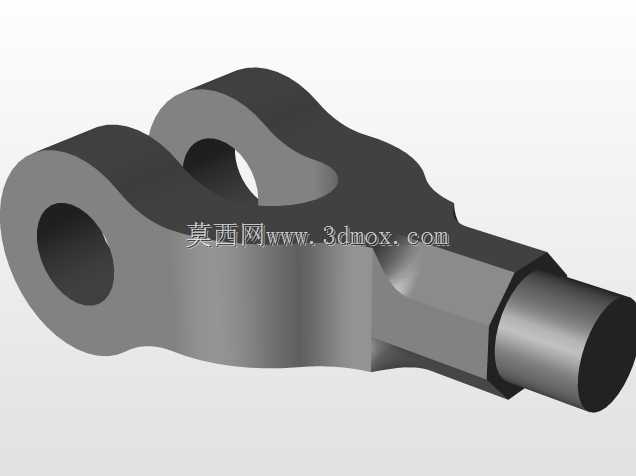

　　该关节构件主要应用于精密传感检测配套的传动链路中，作为多自由度铰接传动的核心连接部件，可在小角度往复摆动、多轴方向微量偏移的工况下实现动力与位移的稳定传递，常见于工业检测设备的传感端执行机构、精密测试仪器的运动调节单元中，能够补偿装配过程中产生的同轴度误差，抵消设备运行时因振动带来的位置偏移，避免传感检测端因刚性连接出现应力过载，保障检测数据的稳定性与准确性。从结构设计来看，构件采用对称式叉形主体布局，中部设置环形铰接容纳腔，可配套对应规格的铰接销轴实现周向转动，两侧延伸出的同轴轴端为安装对接位，轴端加工有定位平面与装配卡槽，可与配套的传动拨叉、连接衬套实现无相对滑动的紧配连接，避免传动过程中出现回程间隙。

　　铰接腔侧部设置有紧定螺钉安装孔，装配完成后可通过紧定螺钉锁定销轴位置，防止销轴在往复摆动过程中出现轴向窜动，同时预留有润滑脂注入通道，可在长期免拆解的状态下补充润滑介质，降低铰接副的磨损速率。从安装边界来看，两侧轴端的同轴度公差控制在0.02mm以内，铰接腔的内孔圆柱度公差不超过0.015mm，整体构件的最大外轮廓尺寸适配常规小型传感执行机构的安装空间，安装时无需对周边配套构件做额外的避让加工，轴端的对接尺寸与通用型传动连接衬套完全适配，可直接替换同规格的传统刚性连接接头。设计过程中针对铰接部位的受力做了有限元校核，在承受额定120N·m的摆动扭矩时，构件最大应力集中点出现在叉形臂与中部腔体的过渡位置，

　　应力值远低于所选结构钢的屈服强度，同时在过渡位置做了R3的圆角处理，避免应力集中导致的疲劳断裂，表面采用发黑处理工艺，可适配常规工业环境下的防腐蚀要求，无需额外做表面防护处理即可在非强腐蚀的车间环境中长期使用。该构件的运动自由度限制在绕铰接销轴的±15°摆动范围内，不会出现多余的横向窜动，能够精准传递小角度的位移量，保障传感检测端的位置反馈精度，适合用于对传动间隙、位移传递精度有较高要求的精密检测与运动控制场景。
