珠宝细丝精密拉丝加工设备结构设计

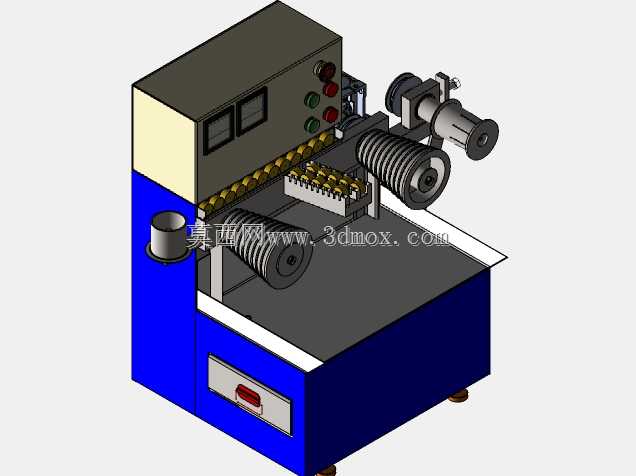

　　这款设备主要面向贵金属珠宝加工场景，针对金、银等软质贵金属细丝的拉制成型工序设计，可将粗径的贵金属线材通过多道次拉拔逐步缩减线径，最终得到符合珠宝制作要求的不同规格细丝，适配项链、手链、花丝镶嵌等各类珠宝饰品的线材制备需求。设备整体采用落地式柜体结构，下部为一体式焊接机架，机架底部预留可调脚轮安装位，既方便车间内短距离移位，也可通过调节脚杯实现安装面的水平校准，柜体下部设置抽屉式废料收集仓，可承接拉拔过程中掉落的金属碎屑与润滑介质残留，方便日常清洁维护。上部操作区域采用开放式布局，左侧集成电控操作单元，面板上排布状态显示仪表、功能按钮与调节旋钮，操作人员可直接在设备正面完成参数调整、启停控制与状态监控，无需额外外接远程操作站。

　　拉拔执行区域设置多组平行排布的拉丝模座，模座采用快换式卡槽结构，可根据目标线径快速更换对应规格的拉丝模具，模座上方配套排布润滑冷却管路，拉拔过程中可持续向模孔与线材接触面输送润滑液，既降低拉拔摩擦阻力，也能带走拉拔变形产生的热量，避免贵金属线材因温升出现氧化或力学性能变化。设备右侧设置双工位收卷机构，两个收卷筒采用独立的阻尼张力控制结构，可根据线材直径调整收卷张力，避免细丝拉断或收卷松散，收卷筒采用快拆式锁紧结构，满卷后可快速更换空卷筒，减少工序等待时间。设计过程中重点考虑了贵金属加工的防污染需求，所有与线材接触的辊轮、模座部件均采用不与贵金属发生反应的材质制作，机架外露面做光滑烤漆处理，无卫生死角，

　　避免金属碎屑残留造成的贵金属损耗。设备的操作高度按照人体站立操作的舒适区间设置，所有操作控件均布置在操作人员伸手可及的范围内，无需过度俯身或抬手即可完成全部操作，收卷区域设置透明防护挡板，既不观察收卷状态，也能避免断线时线头甩出造成安全隐患。整机的安装边界充分考虑小型珠宝加工车间的空间限制，占地面积不足两平米，无需额外预埋地基，放置在平整的硬化车间地面即可投入使用，供电采用常规工业三相供电即可，无需额外配置专用高压供电线路。
