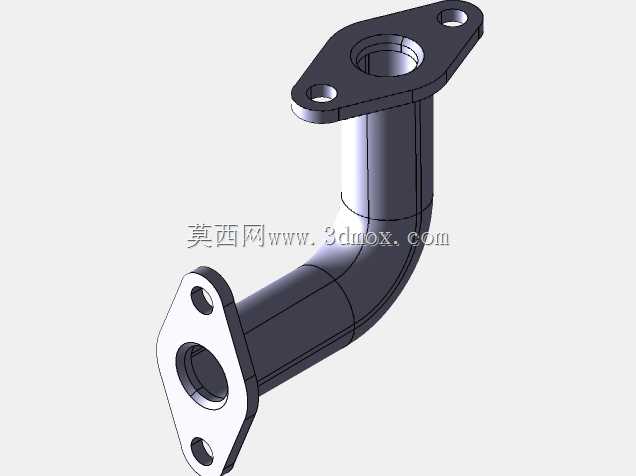

带固定法兰双安装座弯式蓄水池管路连接件

　　这类弯式管路连接件常应用在小型储水设施、车载供水系统、工业循环冷却支路的管路转向节点中，核心作用是在有限安装空间内完成管路90度转向，同时通过两端自带的法兰安装座直接完成与设备壳体、管路端盖的刚性固定，无需额外加装管支架，能大幅压缩管路排布的占用空间。从结构设计来看，两端法兰均采用菱形切边造型，相比圆形法兰能减少安装面的占用面积，每个法兰上预留两个对称安装孔，孔位与常见的储水设备壳体安装螺柱位置匹配，安装时只需在结合面加装密封垫，拧紧紧固件即可同时完成管路连通与构件固定，省去了传统弯管安装时需要额外配置管卡、调整支撑位置的工序。管身采用等径圆弧过渡结构，弯曲半径经过流体阻力校核，既避免了直角弯头带来的局部流阻陡增问题，

　　也控制了弯管整体的外伸尺寸，不会因为弯曲半径过大导致周边其他构件排布受限。设计时需要重点控制两端法兰的端面垂直度，若两个安装面的平行度、与管身轴线的垂直度超差，安装后会出现密封面压合不均导致的渗漏问题，同时管身内壁需要做顺滑过渡处理，避免弯折处出现台阶、毛刺，减少流体输送过程中的压损，也能避免长期输水过程中杂质在弯折处沉积堵塞。安装边界方面，这类弯管的轴向安装尺寸需要匹配设备壳体到外接管路的间距，法兰上的安装孔中心距要严格对应安装面的螺柱间距，避免出现安装错位无法装配的问题，管身的外轮廓要预留足够的操作空间，保证安装时紧固件可以顺利拧入，后期维护时也能方便拆卸更换密封件。在实际工况中，这类连接件需要承受一定的管路静水压，

　　因此管身壁厚要满足常规输水压力下的强度要求，法兰与管身的衔接位置做圆弧过渡加强，避免长期受管路振动、水压波动影响出现焊缝开裂或者结构断裂的问题。相比普通的标准弯头搭配独立法兰的组合结构，这种一体式带固定座的弯管集成度更高，零件数量更少，装配工序更短，很适合在批量生产的小型储水、供水设备上使用，能有效降低整机的装配成本与管路故障点。建模过程中需要重点管控弯曲段的壁厚均匀性，避免弯折加工模拟时出现外侧壁厚过薄、内侧壁厚堆料的问题，同时法兰安装孔的位置度要设置合理的形位公差，保证实物加工后能顺利对位安装，密封面的平面度也要满足密封要求，减少后期渗漏的概率。
