工业线缆收放用金属板卷轴结构设计

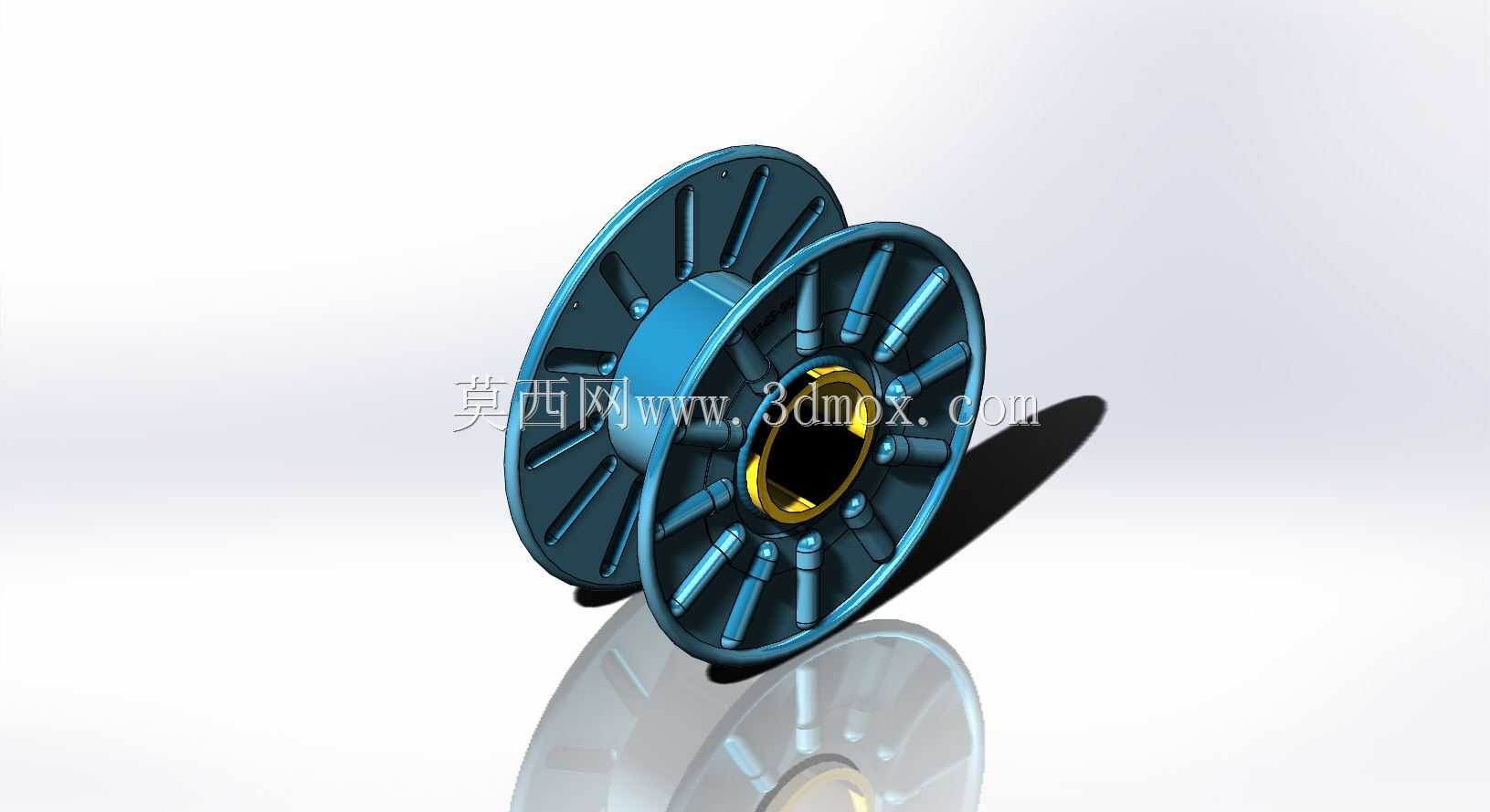

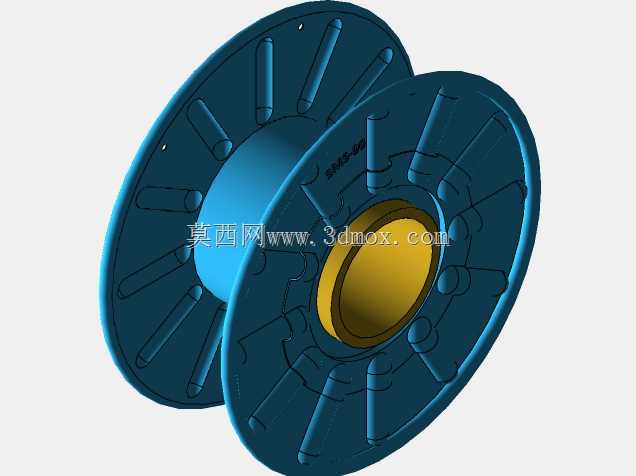

　　在工业线缆、金属线材、柔性带状物料的生产流转环节，卷轴是衔接多工序的核心承载部件，这款金属板卷轴的设计完全围绕重载工况下的长期使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从结构布局来看，两侧辐板采用放射状加强筋布局，筋条沿轮毂向外缘均匀排布，既可以在卷绕大重量金属线材时抵消辐板受到的侧向挤压力，避免长期使用后出现辐板外张变形，也能在保证结构强度的前提下尽可能降低整体自重，减少卷轴空转时的惯量损耗，适配高速收卷工位的动态启停需求。轮毂位置的内孔做了阶梯式定位设计，可直接与收卷设备的主轴配合，键槽位置的壁厚做了局部加厚处理，能够传递更大的扭矩，避免重载启动时出现轮毂开裂、键槽崩损的问题。

　　卷轴的筒身采用等径圆柱面设计，表面做了细微的防滑纹理处理，卷绕内层线材时不会出现打滑偏移，保证排线整齐，不会出现局部堆料导致的卷绕直径不均问题。两侧辐板的外缘做了圆弧翻边处理，一方面可以避免锐边划伤操作人员或者刮破线材外层包覆层，另一方面也能提升辐板外缘的结构刚度，在吊装转运满料卷轴时，外缘受力不会出现弯折变形。从安装边界来看，这款卷轴的轴向尺寸控制适配常规收卷设备的安装间距，径向最大尺寸匹配常见的线材收卷工位空间要求，不需要对现有设备的机架、导向轮位置做额外改造就能直接替换使用。在实际应用场景中，这类金属板卷轴可用于金属线材拉丝工序的成品收卷、电线电缆生产过程中的线芯中转、冲压带状料的开卷供料，也可用于传感器生产线的柔性排线收放，

　　相比塑料材质的卷轴，金属板结构的抗冲击性能更强，即使在车间转运过程中出现磕碰，也不会出现碎裂问题，可反复循环使用，降低生产耗材成本。设计过程中对辐板的筋条角度、轮毂壁厚、筒身厚度都做了受力仿真验证，在额定承载重量下，整体变形量控制在允许范围内，不会因为变形导致转动时出现径向跳动，保证收卷过程中线材张力稳定，避免出现线材拉细、拉断或者排线错乱的问题。卷轴表面做了氧化防锈处理，在车间潮湿环境下长期存放也不会出现锈蚀脱落，不会污染卷绕的线材表面，适配对表面洁净度有要求的精密线材生产场景。
